859-702

产品分类: 固态继电器
厂牌: WAGO
产品描述: DC 20V~30V 500mA 5V DIN导轨安装,弹簧安装
供应商型号: Q-859-702
供应商: 云汉优选
标准整包数: 1

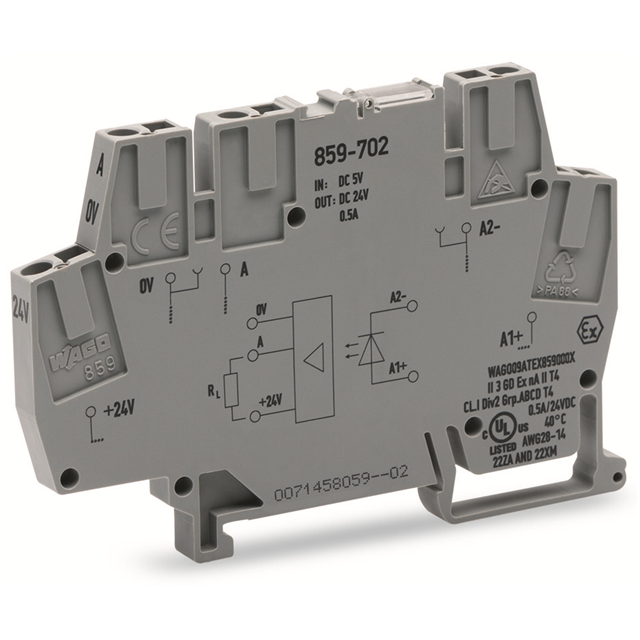

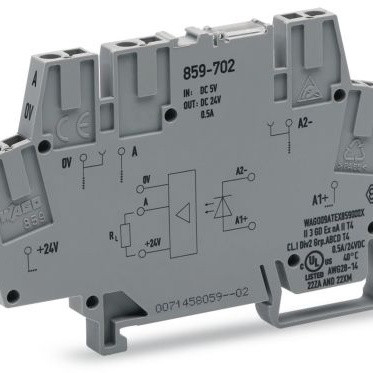

WAGO 固态继电器 859-702

859-702概述

    WAGO 859-702 光电耦合器模块技术手册

    1. 产品简介


    WAGO 859-702 是一款光电耦合器模块,设计用于信号处理网络。这类模块主要用于低压电源网络的信号传输,以实现电气隔离。这款光电耦合器特别适用于工业自动化、电力系统和通信设备等领域,能够有效地提升系统的可靠性和抗干扰能力。

    2. 技术参数


    以下是该光电耦合器的主要技术规格和性能参数:
    - 电路类型: 三线连接,低侧开关
    - 限制连续电流: 0.5 A
    - 额定输出电压: 直流 24 V
    - 输出电压范围: 直流 20 到 30 V
    - 最大输出电压降: ≤ 直流 1.2 V
    - 额定电压: 300 V
    - 过电压类别: II 类
    - 污染等级: 2 级
    - 控制/负载电路绝缘强度: 2.5 kVrms(交流,1 分钟)
    - 绝缘类型: 基本绝缘
    - 隔离绝缘: 加强绝缘(安全隔离)
    - 输入电压范围: 直流 0 到 1 V(低电平),直流 4 到 6.25 V(高电平)
    - 额定输入电流: 9.6 mA
    - 额定输入电压: 直流 5 V
    - 开关频率: ≤ 10 kHz
    - 输入端状态指示: 红色 LED
    - 连接技术: CAGE CLAMP®
    - 导体类型: 固体导体和细绞线(直径 0.08 到 2.5 mm² 或 28 到 14 AWG)
    - 剥线长度: 5 到 6 mm 或 0.2 到 0.24 英寸
    - 物理尺寸: 宽度 6 mm,高度 91 mm,深度从 DIN 导轨上缘起 56 mm
    - 重量: 18.3 g
    - 环境要求:
    - 工作温度范围: -25 到 55 °C
    - 存储温度范围: -40 到 70 °C
    - 处理温度范围: -25 到 +50 °C
    - 相对湿度: 5 到 95%,无凝露

    3. 产品特点和优势


    WAGO 859-702 具备以下独特功能和优势:
    - 高可靠性: 采用基本和加强绝缘设计,确保高电气隔离度和安全性。
    - 宽工作温度范围: 支持在极端环境下稳定运行。
    - 便捷安装: 通过 DIN 导轨易于安装和维护。
    - 多功能跳线: 配套提供多种规格的跳线,方便用户根据不同需求进行配置。

    4. 应用案例和使用建议


    根据手册提供的应用场景和示例,WAGO 859-702 可应用于多种场合,如工厂自动化系统中的信号传输、通信设备的隔离保护等。使用建议如下:
    - 工业自动化: 适用于复杂控制系统中,确保信号传输的安全性和稳定性。
    - 电力系统: 在高压环境中使用时,需注意系统的整体防护和隔离。
    - 通信设备: 适用于各类通信接口模块,确保信号传输的可靠性。

    5. 兼容性和支持


    WAGO 859-702 与其他电子元器件具有良好的兼容性,可以轻松集成到现有的系统中。厂商提供了详尽的技术文档和支持服务,用户可以通过电话 (+49 571 887-44222) 或电子邮件 (info.de@wago.com) 获取进一步的支持信息。

    6. 常见问题与解决方案


    - 问题: 如何正确连接跳线?
    - 解决方案: 请参考技术手册中的连接指南,确保正确插入并紧固跳线。
    - 问题: 模块无法正常工作?
    - 解决方案: 检查输入电压和输出负载是否符合规格,确认接线无误后重启系统。

    7. 总结和推荐


    综上所述,WAGO 859-702 是一款高性能、高可靠性的光电耦合器模块,适合多种应用场合。它的高电气隔离度、宽工作温度范围以及丰富的配件选择使其在市场上具有较强的竞争力。因此,我强烈推荐使用此款产品。如果您有任何疑问或需要技术支持,请随时联系厂商。

859-702参数

参数
最大导通电阻 -
负载电流额定值 500mA
输出类型 DC
负载电压 20V~30V
输入电压 5V
控制电压 -
开关功能 -
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 盒装

859-702厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

859-702数据手册

厂牌 PDF简要描述 下载
WAGO 固态继电器 WAGO 859-702 859-702数据手册

859-702封装设计

查看详情并下载
Symbol
Footprint
3D Model
