286-394/004-000

产品分类: 信号继电器
厂牌: WAGO
产品描述: 4ms 250V@AC 24V 21.8mA 250V 15mm(长度)*82.5mm(高度)
供应商型号: Q-286-394/004-000
供应商: WAGO
标准整包数: 1

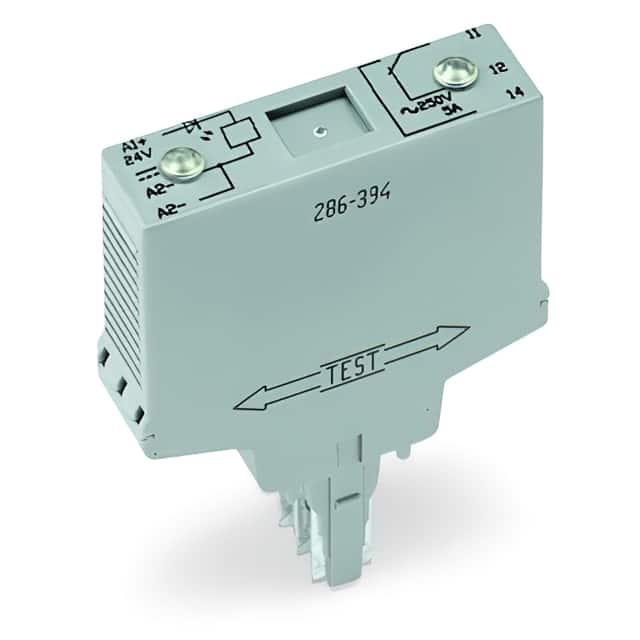

WAGO 信号继电器 286-394/004-000

286-394/004-000概述

    WAGO 286-394/004-000 继电器模块技术手册

    产品简介


    WAGO 286-394/004-000 是一款带有单转换触点(1u)的继电器模块,特别设计用于广泛的应用领域。它具备扩展的输入电压和温度范围,采用小型化的切换继电器,适用于需要高可靠性和广泛操作范围的应用场合。这款继电器模块以其紧凑的设计、稳定的性能和良好的环境适应能力,在工业自动化、楼宇控制等领域中被广泛应用。

    技术参数


    - 控制电路
    - 额定输入电压 \(UN\):24 VDC
    - 输入电压范围:\(-30\% \sim +25\%\)
    - 额定输入电流:21.8 mA
    - 负载电路
    - 转换/切换触点数量:1
    - 触点材料(继电器):AgNi + Au
    - 最大连续电流限制:1 A
    - 最大切换电压:250 VAC
    - 吸合时间(典型值):9 ms
    - 释放时间(典型值):3 ms
    - 弹跳时间(典型值):2 ms
    - 安全与保护
    - 额定电压:250 V
    - 额定冲击电压:4 kV
    - 污染等级:2
    - 介电强度
    - 控制/负载电路(AC,1分钟):4 kVrms
    - 防护等级
    - IP 等级:20
    - 几何尺寸
    - 宽度:15 mm / 0.591 英寸
    - 高度(从DIN-35导轨上缘算起):82.5 mm / 3.248 英寸
    - 深度:52 mm / 1.654 英寸
    - 机械数据
    - 安装方式:插接式模块,用于承载端子块
    - 材料数据
    - 颜色:浅灰色
    - 火力负载:0.324 MJ
    - 重量:26.09 g
    - 环境要求
    - 工作温度范围:\(-25 \sim 70^\circ C\)
    - 污染等级:2
    - 标准与规范
    - 符合标准:EN 60664-1

    产品特点和优势


    - 高可靠性:该继电器模块具备广泛的输入电压和温度范围,确保其在恶劣环境下的稳定运行。
    - 紧凑设计:轻巧且空间利用率高,便于安装和集成。
    - 多功能性:单转换触点设计使得它可以应用于多种不同的控制电路。
    - 安全性:高冲击电压和介电强度确保了其在极端条件下的安全操作。

    应用案例和使用建议


    该继电器模块非常适合用于楼宇自动化系统中的照明控制、门禁系统等应用场景。例如,在一个智能楼宇项目中,该继电器可以作为门禁系统的控制器,实现远程控制和监控。为了充分发挥其性能,建议在安装时充分考虑环境因素,如避免直接暴露在高温或高湿环境中。

    兼容性和支持


    WAGO 286-394/004-000 可以与其他标准的 DIN 导轨端子块兼容,适用于各种控制系统和设备。此外,WAGO 提供了多种标记配件(例如,标记卡),以增强用户的安装体验。WAGO 公司承诺为用户提供全面的技术支持和售后服务,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题:吸合时间和释放时间过长。
    - 解决方案:检查输入电压是否在额定范围内,确保控制电路连接良好,必要时更换电池。

    2. 问题:弹跳时间不稳定。
    - 解决方案:清洁触点,确保没有灰尘或其他杂质影响接触。如果问题持续存在,可能需要更换继电器模块。

    总结和推荐


    WAGO 286-394/004-000 继电器模块凭借其广泛的输入电压和温度范围、可靠的性能和优异的安全性,成为众多应用场景的理想选择。其独特的设计和多功能性使其在市场上具有较高的竞争力。强烈推荐该产品用于需要高度可靠性和灵活性的工业自动化和楼宇控制系统。

286-394/004-000参数

参数
最大开关电流 -
直流开关电压 250V@AC
线圈电阻 -
直流线圈电压 24V
线圈电流 21.8mA
触头外形 -
运行时间 -
插入损耗 -
绝缘 -
交流线圈电压 -
交流开关电压 250V
负载电流额定值 -
释放时间 4ms
长*宽*高 15mm(长度)*82.5mm(高度)
零件状态 在售
包装方式 盒装

286-394/004-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

286-394/004-000数据手册

厂牌 PDF简要描述 下载
WAGO 信号继电器 WAGO 286-394/004-000 286-394/004-000数据手册

286-394/004-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
