706-753/301-100

产品分类: 矩形线缆
厂牌: WAGO
产品描述:
供应商型号: Q-BN-706-753/301-100
供应商: 期货订购
标准整包数: 1

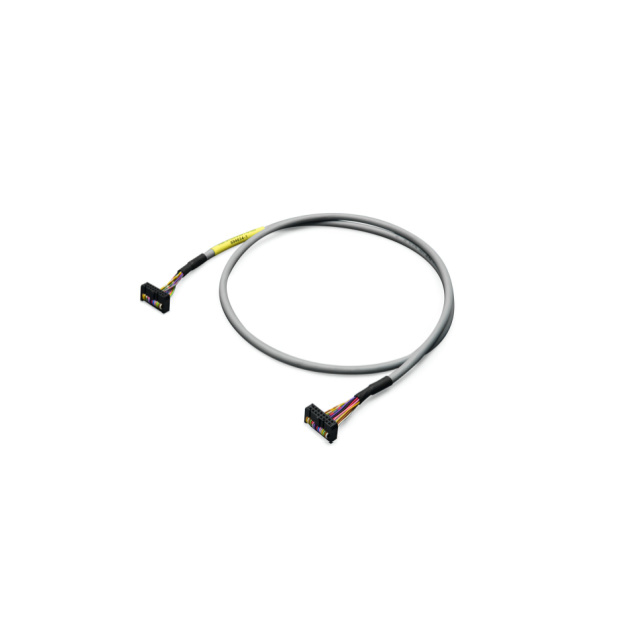

WAGO 矩形线缆 706-753/301-100

706-753/301-100概述


    产品简介


    WAGO 16-Pole Interface Cable(型号:706-753/301-100)是一款高可靠性的连接电缆,专为系统布线而设计。该电缆具有16个插孔接口,符合DIN 41651标准,用于在各种工业环境中进行信号传输。电缆适用于多种应用场景,特别是在需要快速、可靠的连接时,如工业自动化系统、控制面板和各类机械设备。

    技术参数


    - 导体数量: 16
    - 连接类型: 按DIN 41651标准制造的插拔式连接器(公头)
    - 最大电流: 每根导线最大1A(若超过10根导线,每根导线的最大电流需减少至0.7A)
    - 工作电压: 最大DC 35V
    - 导线截面面积: 0.14 mm²
    - 颜色编码: 符合DIN VDE 47100标准
    - 电缆长度: 1米
    - 材料: 使用LiYY电缆
    - 重量: 10克
    - 操作温度范围: -25°C 至 70°C
    - 国家产地: 法国

    产品特点和优势


    1. 高可靠性:采用DIN 41651标准制造的插拔式连接器,保证了连接的稳固性和信号传输的稳定性。
    2. 多用途:适用于多种工业环境,支持系统间的信号传输,是工业自动化系统的理想选择。
    3. 易操作性:支持即插即用,方便快捷,显著提升了安装和维护效率。
    4. 适应性强:能在宽广的温度范围内正常工作,具备良好的耐候性和耐用性。

    应用案例和使用建议


    该电缆在工业自动化系统中有着广泛的应用,例如连接PLC与传感器或执行器。对于使用超过10根导线的情况,建议每根导线的最大电流应减少到0.7A以确保安全性和稳定性。

    兼容性和支持


    - 配套模块: 需要与857-980接口适配器配合使用,以实现最佳的信号传输效果。
    - 制造商支持: WAGO公司提供详尽的技术文档和支持服务,包括在线资料下载和技术咨询,帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    1. Q: 在使用超过10根导线时,需要注意什么?
    - A: 当使用超过10根导线时,应将每根导线的最大电流限制在0.7A,以避免过载导致的安全隐患。
    2. Q: 电缆的最大工作电压是多少?
    - A: 电缆的最大工作电压为DC 35V,超过该电压可能会影响电缆的使用寿命和安全性。
    3. Q: 如何正确安装电缆?
    - A: 确保连接器与电缆接口匹配,并按照制造商提供的安装指南进行操作,以确保正确安装和最大程度的安全性。

    总结和推荐


    WAGO 16-Pole Interface Cable 以其高可靠性、多功能性和易于操作的特点,在工业自动化领域具有显著的优势。特别适合需要快速且可靠连接的工业环境。因此,强烈推荐给那些寻求高效、稳定和多功能连接解决方案的用户。不过,在使用过程中还需注意遵守相关的安全规范和制造商的建议。

706-753/301-100参数

参数
3.28' (1.00m)
零件状态 在售
包装方式 盒装

706-753/301-100厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

706-753/301-100数据手册

厂牌 PDF简要描述 下载
WAGO 矩形线缆 WAGO 706-753/301-100 706-753/301-100数据手册

706-753/301-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
