787-1664/004-1000

产品分类: 断路器
厂牌: WAGO
产品描述: 24V 4 3.8A DIN导轨安装
供应商型号: Q-787-1664/004-1000
供应商: WAGO
标准整包数: 1

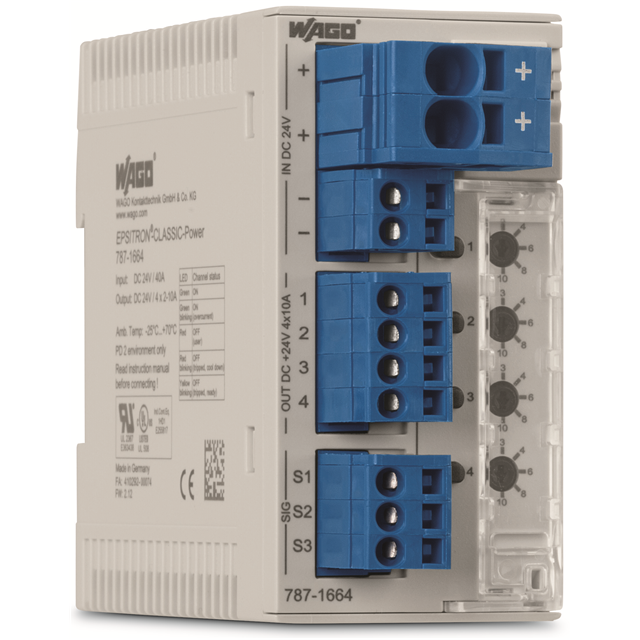

WAGO 断路器 787-1664/004-1000

787-1664/004-1000概述

    Electronic Circuit Breaker with Active Current Limitation

    产品简介


    本电子断路器(EPSITRON®)是一款高度紧凑的四通道电路保护设备,具有主动电流限制功能。这款断路器专为需要精确电流控制的应用场合设计,适用于工业自动化、电力系统以及通信设备等领域。通过内置的LED指示灯,用户可以轻松进行现场诊断和操作控制。每通道的额定电流固定为3.8A,符合NEC Class 2标准。

    技术参数


    | 参数 | 规格 |

    | 输入电压(Vi nom) | 24 VDC |
    | 输入电压范围 | 20 ... 28.8 VDC |
    | 输出电压(Vo nom) | 4 x 24 VDC |
    | 额定输出电流 | 4 x 3.8 ADC (20 ... 24 VDC) |
    | 电压降 | 150 mV @ 3.8 A |
    | 跳闸时间 | 负载依赖 (16 ms ... 5 s) |
    | 开关容量 | > 65,000 μF per channel |
    | 开关行为 | 时间延迟切换 |
    | 效率 | 99% |
    | 功耗 | 0.82 W (空载) / 3.1 W (满载) |
    | 环境要求 | 温度 -25°C ... +70°C |
    | 相对湿度 | 5% ... 96% (无冷凝) |

    产品特点和优势


    - 空间节省设计:提供四通道设计,适合狭小空间安装。
    - 主动电流限制:确保每个通道的电流保持在安全范围内。
    - 易于操作和诊断:每个通道有一个多功能按钮,用于开关和复位操作。
    - 高性能信号反馈:四个LED灯(绿、红、橙色)分别指示每个通道的状态。
    - 远程控制:通过脉冲序列可以实现远程复位和开关操作。
    - 高可靠性:符合多项国际标准,如UL 508, UL 2367, EN 60950等。

    应用案例和使用建议


    - 工业自动化:适用于自动控制柜内的电源分配。
    - 电力系统:在电源保护装置中使用。
    - 通信设备:可用于通信设备的电源保护。
    使用建议:
    - 安装时请遵循手册提供的安装指南,确保接线正确无误。
    - 建议定期检查每个通道的工作状态,以确保长期稳定运行。

    兼容性和支持


    - 连接方式:使用WAGO 831系列端子输入(+),WAGO 721系列端子用于输入(-)、输出及信号。
    - 制造商支持:WAGO Kontakttechnik GmbH & Co. KG 提供技术支持和维护服务。

    常见问题与解决方案


    - Q: 断路器频繁跳闸
    - A: 检查负载是否超过额定值,确认接线无误。
    - Q: LED指示灯不亮
    - A: 确认电源电压在规定范围内,检查接线是否有接触不良。
    - Q: 设备发热严重
    - A: 检查设备周围通风情况,确认没有被遮挡或过热环境。

    总结和推荐


    综合评估:这款EPSITRON®电子断路器凭借其紧凑设计、高可靠性和多功能特性,在多种应用环境中表现出色。它不仅满足了现代电力系统对精确电流控制的需求,而且提供了出色的用户友好的操作体验。
    推荐:鉴于其优异的性能和广泛的应用场景,我们强烈推荐使用这款电子断路器。无论是工业自动化还是通信设备领域,它都将是您不可或缺的电源保护伙伴。

787-1664/004-1000参数

参数
额定电流 3.8A
极数 4
额定电压-AC -
额定电压-DC 24V
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

787-1664/004-1000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-1664/004-1000数据手册

厂牌 PDF简要描述 下载
WAGO 断路器 WAGO 787-1664/004-1000 787-1664/004-1000数据手册

787-1664/004-1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
