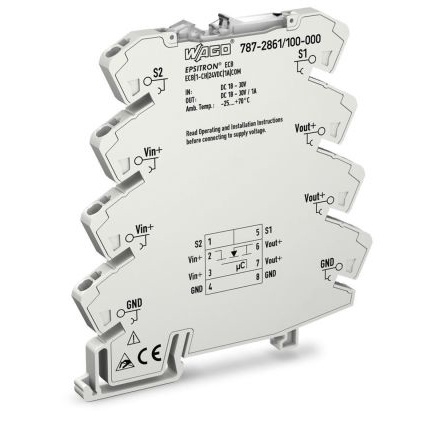

787-2861/100-000

产品分类: 断路器
厂牌: WAGO
产品描述: 24V 1 1A DIN导轨安装
供应商型号: ET-4171552
供应商: 海外现货
标准整包数: 1
WAGO 断路器 787-2861/100-000

787-2861/100-000概述

    # 电子电路断路器(ECB)技术手册

    产品简介


    EPSITRON® 电子电路断路器(ECB) 是一种创新型的小型化电子保护设备,设计用于提供可靠的过载和短路保护。它具有一个通道和额定电流为1安培的特性,适合广泛的应用场景。该设备不仅能够保障二次侧的安全运行,还通过时间延迟功能有效避免因总启动电流引起的电源过载问题。此外,其标准化设计使得连接和操作更加灵活便捷,特别适用于需要经济高效电源供应的场合。

    技术参数


    | 参数名称 | 具体值 |

    | 输入电压范围 | 18 至 30 VDC |
    | 额定输出电压 | 与输入电压一致 - 压降 |
    | 输出额定电流 | 1 安培(固定设置) |
    | 电压降 | 在1安培时为50mV |
    | 跳闸时间 | 根据负载情况 (4 毫秒至 100 秒) |
    | 开关启动容量 | >50,000 微法(每通道) |
    | 启动行为 | 时间延迟单通道开关 |
    | 效率 | 99%(典型值) |
    | 功耗 | 0.3瓦(在额定负载下) |
    | 测试电压 | 500VDC(模块至外壳间) |
    | 工作温度范围 | -25℃ 至 +70℃ |
    | 存储温度范围 | -40℃ 至 +85℃ |
    | 相对湿度 | 10% 至 95%,无冷凝现象 |

    产品特点和优势


    - 空间节约:紧凑的设计使其成为有限空间内的理想选择。
    - 可靠性高:在面对过载或短路时能够可靠动作。
    - 经济实惠:允许使用标准电源而非定制电源。
    - 多功能信号反馈:支持多种状态指示及远程控制。
    - 卓越的兼容性:适用于多种工业自动化系统。

    应用案例和使用建议


    EPSITRON® ECB 可应用于工厂自动化、过程控制等领域。对于需要频繁启动和停止的应用场景,建议合理配置外部组件以进一步提高系统的稳定性和响应速度。同时,在复杂环境下使用时需注意确保良好的散热条件。

    兼容性和支持


    此型号支持标准接线方式,并且可以通过多种方式进行安装。制造商提供了详尽的技术文档和技术支持服务,确保客户获得最佳体验。

    常见问题与解决方案


    - 问:设备如何防止电源过载?
    答:通过内置的时间延迟机制,在连接多个设备时逐步启动每个通道来减少初始冲击电流的影响。

    - 问:如果发现异常跳闸怎么办?
    答:首先检查负载是否超出正常范围;其次确认输入电压是否稳定;最后检查连接点是否有松动现象。

    总结和推荐


    总体来看,EPSITRON® Electronic Circuit Breaker (ECB) 是一款功能强大且易于集成的产品,在工业控制领域表现优异。鉴于其优异的表现和广泛适用性,我们强烈推荐将其作为现代工业项目的首选解决方案之一。

787-2861/100-000参数

参数
额定电压-AC -
额定电压-DC 24V
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 1A
极数 1
安装方式 DIN导轨安装
零件状态 在售
包装方式 袋装

787-2861/100-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-2861/100-000数据手册

厂牌 PDF简要描述 下载
WAGO 断路器 WAGO 787-2861/100-000 787-2861/100-000数据手册
