787-1664/006-1000

产品分类: 断路器
厂牌: WAGO
产品描述: 24V 4 6A DIN导轨安装
供应商型号: 787-1664/006-1000
供应商: 云汉优选
标准整包数: 1

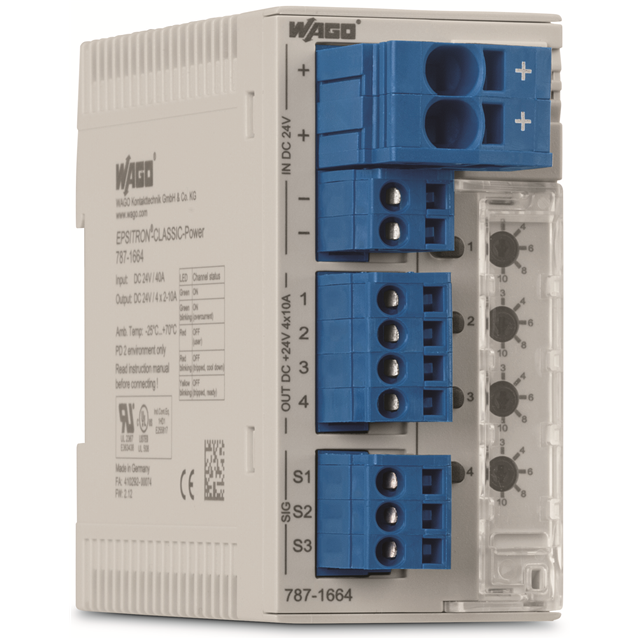

WAGO 断路器 787-1664/006-1000

787-1664/006-1000概述

    电子元器件产品技术手册:电子断路器

    产品简介


    EPSITRON® 787-1664/006-1000 是一款集成了主动电流限制功能的空间节省型电子断路器。该产品采用四通道设计,适用于直流24V系统。它能够为多个电路提供过载保护,并通过时间延迟切换来确保负载的安全性。此外,这款断路器还具备远程控制和诊断功能,使其在各种工业自动化和控制系统中有着广泛的应用。

    技术参数


    - 输入:
    - 额定输入电压:24 VDC
    - 输入电压范围:18 … 30 VDC
    - 输出:
    - 额定输出电压:4 x 24 VDC
    - 最大额定电流:4 x 6 A(每个通道可通过选择开关调节至0.5 A, 1 A, 2 A, 3 A, 4 A, 6 A)
    - 电压降:在6 A时为145 mV
    - 脱扣时间:负载相关(16 ms ... 5 s)
    - 启动容量:> 65,000 μF 每个通道
    - 启动行为:延时通道切换(负载相关,最小50 ms / 最大5 s)
    - 主动电流限制:是
    - 工作状态指示:绿色LED(正常通道),红色LED(脱扣通道)
    - 信号指示:4 x LED(绿/红/橙)
    - 远程输入:15–30 VDC脉冲重启所有脱扣通道(至少500 ms)。可以通过脉冲序列控制任何数量的通道开关
    - 效率/功率损失:
    - 效率:99 % 典型值
    - 功率损失PV:在额定负载下为4.3 W
    - 熔丝保护:
    - 内部熔丝:每个通道15 AT
    - 环境要求:
    - 工作温度范围:-25 °C … +70 °C
    - 存储温度范围:-25 °C … +85 °C
    - 相对湿度:30% ... 85%(无冷凝)
    - 降额:无降额
    - 安全和保护:
    - 测试电压:500 VDC(连接器到外壳)
    - 防护等级:III
    - 反向电压保护:否
    - 防护等级:IP20(根据EN 60529)
    - 过压保护:输入端通过33 V抑制二极管
    - 反馈电压:最大35 VDC
    - 不允许串联多个设备
    - 单个通道不允许并联操作

    产品特点和优势


    - 空间节省设计: 四通道设计使其成为紧凑型系统的理想选择,适合空间有限的应用场合。
    - 高可靠性: 每个通道均可独立调节额定电流,且内置内部熔丝,保障了可靠性和安全性。
    - 主动电流限制: 可有效防止过流引起的设备损坏,提高系统的稳定性。
    - 远程控制与诊断: 通过脉冲序列实现远程控制和诊断,简化现场维护工作。
    - 广泛适用性: 符合多项标准和规范,确保了其在多种工业环境下的兼容性和合规性。

    应用案例和使用建议


    该电子断路器适用于各种自动化控制系统,如工业生产线、自动化仓储系统和数据中心。具体使用场景包括但不限于电源保护、负载管理和远程控制。
    使用建议:
    - 在安装前,请确保每个通道的电流设置符合实际需求。
    - 定期检查设备状态,确保其正常运行。
    - 使用合适的连接器和导线,以确保良好的电气接触。

    兼容性和支持


    该电子断路器可与其他符合工业标准的设备和控制系统无缝集成。制造商提供了全面的技术支持和服务,包括产品文档、培训和技术咨询。

    常见问题与解决方案


    - Q: 无法启动或复位设备怎么办?
    - A: 检查电源输入是否正常,并确认是否已发送有效的复位脉冲。

    - Q: 设备启动后出现异常指示灯闪烁怎么办?
    - A: 查看是否过载,检查负载是否正确连接。必要时进行重置操作。

    总结和推荐


    EPSITRON® 787-1664/006-1000 以其高效能、高可靠性和广泛的兼容性,在工业自动化领域中表现出色。它的空间节省设计和强大的远程控制功能使其成为众多应用场合的理想选择。综上所述,我们强烈推荐这款电子断路器给需要高可靠性和灵活性的客户。

787-1664/006-1000参数

参数
断路器类型 -
执行器类型 -
额定电流 6A
极数 4
额定电压-AC -
额定电压-DC 24V
照明电压-标称值 -
照明 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

787-1664/006-1000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-1664/006-1000数据手册

厂牌 PDF简要描述 下载
WAGO 断路器 WAGO 787-1664/006-1000 787-1664/006-1000数据手册

787-1664/006-1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
