F17724332291

产品分类: 薄膜电容
产品描述: 330nF ±20% 涤纶 630V 310V 通孔安装 26mm*10mm*19.5mm
供应商型号: Q-F17724332291
供应商: 期货订购
标准整包数: 450

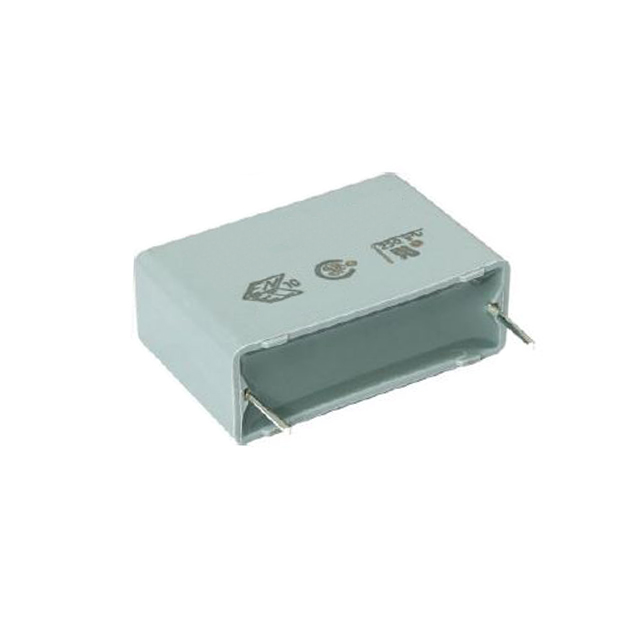

VISHAY INTERTECHNOLOGY 薄膜电容 F17724332291

F17724332291概述

    F1772 X2 Film Capacitor - Technical Overview

    1. 产品简介


    产品类型: 干式金属化聚酯薄膜电容器
    主要功能: 用于交流线路中的电磁干扰抑制,尤其适用于连续过线的X2级应用。
    应用领域: 高稳定性等级设计,适用于50 Hz/60 Hz系统中最大交流电压为310 VAC的应用场合。

    2. 技术参数


    - 电容范围: 0.01 μF 至 2.2 μF
    - 电容公差: ±10%,±20%(可选±5%)
    - 额定交流电压: 310 VAC
    - 允许直流电压: 800 VDC @ 85°C;630 VDC @ 110°C
    - 气候测试标准: IEC 60068-1 40/110/56/C
    - 最高工作温度: 110°C
    - 绝缘材料: 聚酯薄膜
    - 结构: 系列结构
    - 封装: 塑料外壳,环氧树脂密封,阻燃UL 94 V-0
    - 引线: 锡线
    - 标记: 容量值,公差,额定电压,子类,制造商型号,介电材料代码,制造商位置,年份和周数,制造商标志或名称,安全认证标志

    3. 产品特点和优势


    - 高稳定性: 适用于连续过线的X2级应用。
    - 内部串联结构: 确保长期稳定性和可靠性。
    - 高阻燃性: 使用阻燃UL 94 V-0材料,确保安全性。
    - 宽温度范围: 最高工作温度可达110°C,适合多种严苛环境。
    - AEC-Q200认证: 符合汽车电子元件标准,适用于多种车载应用。

    4. 应用案例和使用建议


    - 应用案例:
    - 家电: 用于家电中的电磁干扰抑制。
    - 工业设备: 用于工业设备中的电源线路保护。
    - 照明系统: 用于LED照明系统的滤波和稳定。

    - 使用建议:
    - 在安装过程中,为了抵御振动和冲击,建议将电容器固定在印刷电路板上,并使用机械固定。
    - 在焊接过程中,需要遵守特定的焊接条件以确保可靠连接。

    5. 兼容性和支持


    - 兼容性:
    - 与多数标准焊接和装配工艺兼容。
    - 与其他电子元件(如其他类型电容器)配合使用时需要注意匹配规格。

    - 支持和服务:
    - 联系Vishay Roederstein的技术支持团队获取更多信息和技术支持。

    6. 常见问题与解决方案


    - 问题1: 电容器在焊接后容量下降。
    - 解决方法: 检查焊接条件是否符合规范,确保正确的焊接温度和时间。

    - 问题2: 电容器在高温环境下工作不稳定。
    - 解决方法: 确保工作温度不超过110°C,并选择合适的工作电压和频率。

    7. 总结和推荐


    综合评估:
    - 优点: 高稳定性、宽温度范围、内部串联结构和高阻燃性使其在多种应用中表现出色。
    - 推荐: 强烈推荐用于各种需要高稳定性和良好电磁干扰抑制能力的应用场景。
    通过以上内容可以看出,F1772 X2电容器具有广泛的适用性和良好的性能,是电子设备设计中值得信赖的选择。

F17724332291参数

参数
电容值 330nF
容差 ±20%
介电材料 涤纶
额定电压-AC 310V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 26mm*10mm*19.5mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

F17724332291厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F17724332291数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17724332291 F17724332291数据手册

F17724332291封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3150+ $ 0.8669 ¥ 7.6291
库存: 20000
起订量: 3150 增量: 450
交货地:
最小起订量为:3150
合计: ¥ 24031.66
