首页  >  产品百科  >  KP1830233011

KP1830233011

产品分类: 薄膜电容
产品描述: 3.3nF ±1% 聚丙烯 100V 63V 1830 通孔安装 7.2mm(长度)*6mm(高度)
供应商型号: KP1830233011-ND
供应商: Digi-Key
标准整包数: 1

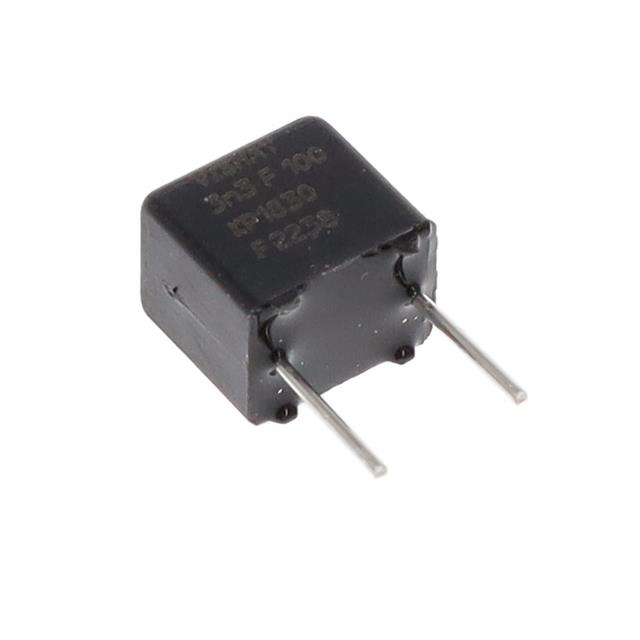

VISHAY INTERTECHNOLOGY 薄膜电容 KP1830233011

KP1830233011概述

    KP1830 Vishay Roederstein Film Capacitor

    1. 产品简介


    KP1830是 Vishay Roederstein 公司生产的一种径向密封型交流和脉冲聚丙烯薄膜电容器。该产品广泛应用于振荡器、定时电路、LC/RC滤波电路以及高速数字和模拟IC的高频耦合等场合。

    2. 技术参数


    KP1830的主要技术参数如下:
    - 额定直流电压:63 V、250 V、630 V
    - 额定交流电压:40 V、160 V、250 V
    - 电容范围:100 pF 到 0.022 μF
    - 电容容差:±1%、±2%、±2.5%、±5%、±10%
    - 工作温度:最大 100°C
    - 封装材料:塑料壳体,环氧树脂密封,阻燃等级UL-class 94 V-0
    - 损耗角正切值:见下表
    | 频率 (kHz) | C ≤ 1000 pF | 1000 pF < C ≤ 5000 pF | 5000 pF < C ≤ 20000 pF | 20000 pF < C < 33000 pF |

    | 1 | 5 x 10^-4 | 5 x 10^-4 | 10 x 10^-4 | 15 x 10^-4 |
    | 10 | 5 x 10^-4 | 10 x 10^-4 | 15 x 10^-4 | 25 x 10^-4 |
    | 100 | - | 10 x 10^-4 | 15 x 10^-4 | 25 x 10^-4 |
    | 1000 | - | - | - | - |

    3. 产品特点和优势


    KP1830的主要特点是高稳定性、宽工作温度范围以及优良的频率响应特性。其独特的单结构设计使得产品具有较高的可靠性和耐久性。此外,它还具有良好的机械固定性能,适合在自动插入机上进行安装。

    4. 应用案例和使用建议


    KP1830适用于多种应用场景,如振荡器电路、定时电路、LC/RC滤波电路等。在具体应用时,建议遵循制造商提供的指导手册以确保最佳性能。例如,在使用自动插入机安装时,确保引脚与PCB之间的接触良好以承受振动和冲击测试。

    5. 兼容性和支持


    KP1830通常与各类电子设备兼容,且具有良好的兼容性。供应商提供详细的技术支持和售后服务,帮助客户解决问题并提供必要的维护信息。

    6. 常见问题与解决方案


    以下是常见的问题及其解决方案:
    - 问题:电容器失效
    - 解决方案:检查安装是否正确,确认电容器周围没有过度热量影响。
    - 问题:电容器过热
    - 解决方案:增加散热措施,确保电容器周围的空气流通良好。

    7. 总结和推荐


    KP1830 Vishay Roederstein 薄膜电容器以其出色的稳定性和广泛应用范围,在各种电子设备中表现出色。强烈推荐在需要高性能电容器的应用中使用此产品。通过严格的质量控制和详细的测试标准,可以确信KP1830能够满足大多数应用的需求。

KP1830233011参数

参数
电容值 3.3nF
容差 ±1%
介电材料 聚丙烯
额定电压-DC 100V
ESR-等效串联电阻 -
额定电压-AC 63V
长*宽*高 7.2mm(长度)*6mm(高度)
通用封装 1830
安装方式 通孔安装
零件状态 在售
包装方式 散装

KP1830233011厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

KP1830233011数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY KP1830233011 KP1830233011数据手册

KP1830233011封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.323 ¥ 19.6294
10+ $ 1.5012 ¥ 12.6851
50+ $ 1.1839 ¥ 9.9081
100+ $ 1.1032 ¥ 9.2327
500+ $ 0.9666 ¥ 8.0896
1000+ $ 0.9542 ¥ 7.9855
库存: 9089
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.62
直接购买
加入购物车
