F17724102004

产品分类: 薄膜电容
产品描述: 100nF ±10% 涤纶 630V 310V 通孔安装 17.5mm*8.5mm*15mm
供应商型号: 14M-F17724102004
供应商: 云汉优选
标准整包数: 1

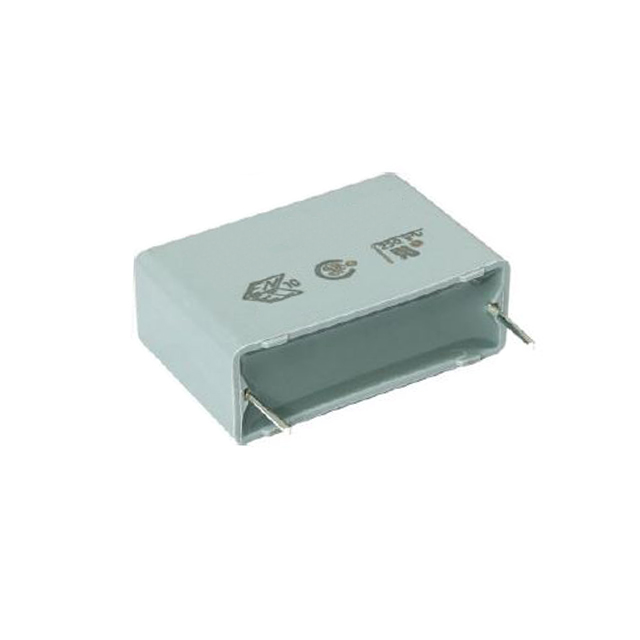

VISHAY INTERTECHNOLOGY 薄膜电容 F17724102004

F17724102004概述

    Vishay Roederstein F1772 X2 Interference Suppression Film Capacitor

    产品简介


    Vishay Roederstein的F1772 X2是一款采用系列构造的金属化聚酯薄膜电容器,专为连续在线路上提供电磁干扰抑制的高稳定度等级应用设计。这种电容器具有15 mm至37.5 mm的引脚间距,适用于电压高达310 VAC(50 Hz到60 Hz)的应用。它符合多项国际标准,如IEC 60384-14、EN 60384-14、UL 60384-14和CSA-E384-14。

    技术参数


    - 电容范围:0.01 μF至2.2 μF(遵循E12系列)
    - 电容公差:±10%,±20%(±5%可选)
    - 额定交流电压:310 VAC;50 Hz至60 Hz
    - 最大直流电压:800 VDC(在85°C时),630 VDC(在110°C时)
    - 最高应用温度:110°C
    - 封装:塑料外壳,环氧树脂密封,阻燃等级UL 94 V-0
    - 引脚:镀锡铜线
    - 认证:EN 60384-14、UL 60384-14、CSA-E384-14和CB测试证书

    产品特点和优势


    1. 高稳定性:适用于连续在线路上的电磁干扰抑制,特别是当要求更高稳定度的应用。
    2. 宽电容范围:覆盖广泛的电容值,从0.01 μF到2.2 μF。
    3. 广泛的工作温度:能够承受高达110°C的环境温度,适用于多种恶劣环境。
    4. 优异的电气性能:低损耗角正切,优良的耐温绝缘电阻。
    5. 高可靠性:通过振动和冲击测试,保证长时间稳定运行。

    应用案例和使用建议


    - 高稳定性需求:适合用于需要高稳定度的线路保护,例如家电和工业控制设备。
    - 紧凑设计:适用于空间受限的应用,例如便携式设备和小型电路板。
    - 组装注意事项:对于15 mm及以下的引脚间距,确保焊点固定良好以应对振动;对于更大的引脚间距,建议通过额外夹紧来提高稳固性。

    兼容性和支持


    - 兼容性:与现有的电路设计高度兼容,易于集成。
    - 技术支持:Vishay Roederstein提供详尽的技术文档和支持服务,确保产品的正确安装和使用。

    常见问题与解决方案


    - 问题1:电容公差超出预期
    - 解决方案:检查生产批次编号,确认是否在允许的公差范围内。
    - 问题2:焊接后电容器失效
    - 解决方案:确保使用正确的焊接条件和时间,避免过度加热。

    总结和推荐


    F1772 X2电容器在电磁干扰抑制方面表现出色,具备高稳定性、广泛的电容范围和优秀的电气性能,适用于多种高要求的应用场景。其紧凑的设计和良好的兼容性使其成为同类产品中的佼佼者。综合来看,该产品值得推荐使用,尤其是在需要可靠电磁干扰抑制的应用环境中。

F17724102004参数

参数
电容值 100nF
容差 ±10%
介电材料 涤纶
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 310V
长*宽*高 17.5mm*8.5mm*15mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

F17724102004厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F17724102004数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17724102004 F17724102004数据手册

F17724102004封装设计

查看详情并下载
Symbol
Footprint
3D Model
