IHLE3232DDERR22M5A

产品分类: 贴片电感
产品描述: 100KHz 117MHz 32A 36A 220nH 1.86mΩ ±20% 3232 贴片安装 9.14mm(长度)*8.99mm(高度)
供应商型号: 2894820
供应商: element14
标准整包数: 1

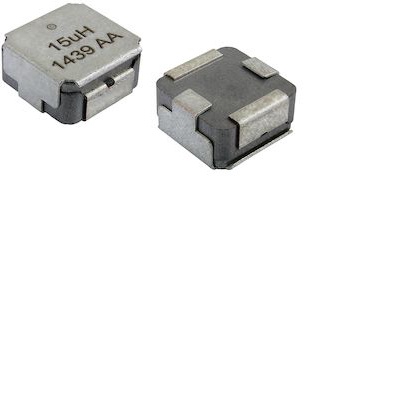

VISHAY INTERTECHNOLOGY 贴片电感 IHLE3232DDERR22M5A

IHLE3232DDERR22M5A概述


    产品简介


    IHLE-3232DD-5A 高温电感器
    IHLE-3232DD-5A 是 Vishay Dale 公司推出的一款低轮廓、高电流电感器,具备屏蔽电场的功能。它专为需要高温、高可靠性以及电磁干扰(EMI)抑制的应用设计。IHLE-3232DD-5A 广泛应用于发动机控制单元、柴油喷射驱动器、导航娱乐系统中的 DC/DC 转换器以及电机噪声抑制等领域。

    技术参数


    - 操作温度范围: -55 °C 至 +155 °C
    - 额定电压: 50 V
    - 直流电流 (DCR):
    - 最大: 53.50 mΩ
    - 典型: 50.00 mΩ
    - 饱和电流 (DC Typ.): 5.2 A
    - 自谐振频率 (SRF Typ.): 13 MHz
    - 电感值范围: 0.22 μH 至 33 μH
    - 引脚间距: 0.404 英寸 [10.26 mm]
    - 尺寸: 32 mm x 32 mm x 5.08 mm

    产品特点和优势


    1. 集成 E-Shield: 最大限度减少电磁干扰,不需要额外的屏蔽材料。
    2. 宽温度范围: 支持高达 155 °C 的工作温度。
    3. 优秀的 DC/DC 储能能力: 可达 1 MHz 到 2 MHz。
    4. 低直流电阻: 拥有同类产品中最低的直流电阻。
    5. 处理瞬态电流的能力: 在不饱和的情况下处理高瞬态电流尖峰。
    6. 符合 AEC-Q200 标准: 适用于汽车电子产品。

    应用案例和使用建议


    IHLE-3232DD-5A 适用于多种应用场合,包括汽车发动机和传动系统的控制单元、柴油喷射驱动器、导航娱乐系统中的 DC/DC 转换器以及电机噪声抑制(如雨刷、座椅调节、镜子调整、通风加热设备和 HID 照明)。
    使用建议:
    - 在使用过程中确保电感器的工作温度不超过 155 °C。
    - 注意布局设计和散热措施以优化性能。
    - 确保 E-Shield 连接到地面以实现最大电磁干扰抑制效果。

    兼容性和支持


    - 兼容性: 与现有电路设计具有良好的兼容性,可直接替换旧型号电感器。
    - 支持服务: Vishay Dale 提供详细的技术文档和在线支持,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问题: 电感器温度过高
    - 解决办法: 检查电路布局和散热设计,优化空气流通路径。
    2. 问题: 电感器在某些电流下出现饱和现象
    - 解决办法: 确认是否选择了合适的电感值,并优化电流路径的设计。
    3. 问题: 电磁干扰抑制效果不佳
    - 解决办法: 确保 E-Shield 连接到地面,优化电路布局。

    总结和推荐


    IHLE-3232DD-5A 是一款高性能的高温电感器,具备出色的电磁干扰抑制能力和宽温度范围操作能力。它在各种应用中表现优异,特别是在需要高度可靠性的汽车电子领域。强烈推荐用于需处理高温和高电流的电路设计。
    综上所述,IHLE-3232DD-5A 不仅能满足大部分应用的需求,还具备独特的技术和功能优势。因此,对于需要高效、稳定且耐高温电感器的项目,IHLE-3232DD-5A 是一个非常值得考虑的选择。

IHLE3232DDERR22M5A参数

参数
测试频率 100KHz
电感值 220nH
饱和电流(LSAT) 32A
自谐振频率(SRF) 117MHz
容差 ±20%
直流电阻(DCR) 1.86mΩ
额定电流 36A
Q值 -
长*宽*高 9.14mm(长度)*8.99mm(高度)
通用封装 3232
安装方式 贴片安装
应用等级 汽车级

IHLE3232DDERR22M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLE3232DDERR22M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLE3232DDERR22M5A IHLE3232DDERR22M5A数据手册

IHLE3232DDERR22M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.3632
10+ ¥ 10.0674
50+ ¥ 8.65
100+ ¥ 7.43
200+ ¥ 6.85
500+ ¥ 6.27
库存: 58
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.36
