首页  >  产品百科  >  F339X242230KF02W0

F339X242230KF02W0

产品分类: 薄膜电容
产品描述: 220nF ±10% 聚丙烯 630V 305V 通孔安装 17.5mm*10mm*16.5mm
供应商型号: Q-F339X242230KF02W0
供应商: 期货订购
标准整包数: 600

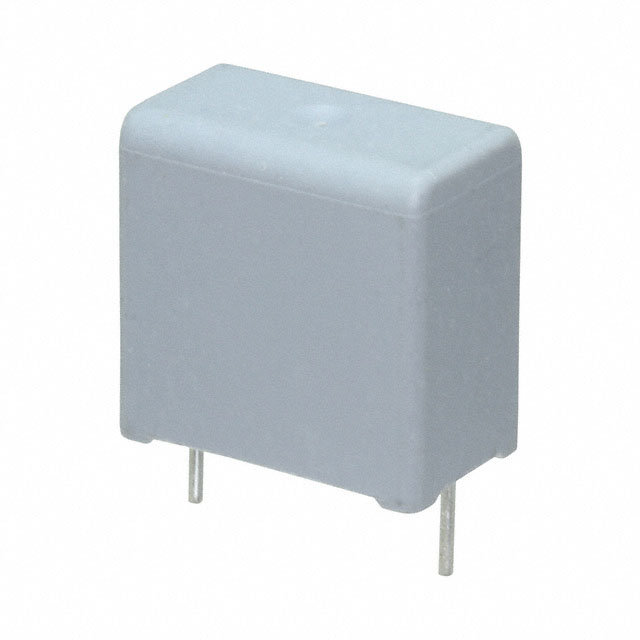

VISHAY INTERTECHNOLOGY 薄膜电容 F339X242230KF02W0

F339X242230KF02W0概述

    Vishay BCcomponents F339X2 305VAC THB Interference Suppression Film Capacitors - Class X2

    1. 产品简介


    产品类型:
    Vishay BCcomponents 的 F339X2 305VAC 是一种用于线路两端的 X2 类金属化聚丙烯薄膜电容器。这些电容器广泛应用于家用电器、照明系统和其他需要电磁干扰(EMI)抑制的应用场合。
    主要功能:
    - 抑制电磁干扰(EMI)
    - 耐高温和高湿度环境
    - 符合多项国际安全标准
    应用领域:
    - 家用电器(如洗衣机、微波炉)
    - 照明系统(如LED驱动电源)
    - 工业设备(如变频器)

    2. 技术参数


    - 额定电容范围: 0.1 μF 至 4.7 μF(E12系列)
    - 电容容差: ±20% 或 ±10%
    - 额定交流电压: 305 VAC(50 Hz 至 60 Hz)
    - 最大直流电压: 630 VDC(在105°C时)
    - 气候测试等级: 40/105/56/B
    - 额定温度: 105°C
    - 参考标准:
    - IEC 60384-14:2013
    - EN 60384-14
    - UL 60384-14 (第2版)
    - CSA-E60384-1:14 (第3版)
    - CQC

    3. 产品特点和优势


    - AEC-Q200认证: 符合汽车行业标准
    - IEC 60384-14认证: 在高温高湿环境下经过严格测试
    - 材料分类: 满足RoHS和无卤素要求
    - 独特的封装设计: 塑料外壳,环氧树脂密封,阻燃材料
    - 引线: 锡焊线
    - 标记: 包含电容值、容差、额定电压、子类别、制造商型号、材料代码、制造商位置、制造商标志、年份和周数、安全认证

    4. 应用案例和使用建议


    应用案例:
    - 家用电器:如洗衣机、微波炉
    - 照明系统:如LED驱动电源
    - 工业设备:如变频器
    使用建议:
    - 在安装时,确保引脚与电路板接触良好,以提高振动和冲击耐受能力。
    - 对于小间距(≤15mm)的电容器,仅通过引脚固定即可;对于大间距(>15mm),还需额外机械固定。
    - 遵循电路板应用的空间要求和尺寸公差,确保电容器安装后不会超出规定的空间限制。

    5. 兼容性和支持


    - 兼容性: 适用于各种自动插件机,易于集成到自动化生产流程中。
    - 支持: Vishay BCcomponents 提供详尽的技术文档和支持服务,包括安装指南、数据表和常见问题解答。

    6. 常见问题与解决方案


    - 问题1: 电容器出现过热现象
    - 解决方案: 检查是否超出了额定工作温度范围,确保安装环境通风良好。

    - 问题2: 电容器失效
    - 解决方案: 确认连接正确且符合规范,检查是否有外部冲击或振动导致损坏。
    - 问题3: 电容器无法通过振动测试
    - 解决方案: 确保引脚与电路板接触良好,必要时使用额外的机械固定措施。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高可靠性,符合多项国际安全标准
    - 广泛的应用范围,适用于多种家用和工业设备
    - 易于安装和维护,提供详尽的技术支持
    推荐:
    鉴于其卓越的性能、广泛的适用性和可靠的支持,强烈推荐使用 Vishay BCcomponents 的 F339X2 305VAC 电容器。无论是家用电器还是工业设备,这款电容器都能为您的项目提供强大的电磁干扰抑制能力。

F339X242230KF02W0参数

参数
电容值 220nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 17.5mm*10mm*16.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

F339X242230KF02W0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F339X242230KF02W0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F339X242230KF02W0 F339X242230KF02W0数据手册

F339X242230KF02W0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5400+ $ 0.2633 ¥ 2.3166
库存: 20000
起订量: 5400 增量: 600
交货地:
最小起订量为:5400
合计: ¥ 12509.64
直接购买
加入购物车
