首页  >  产品百科  >  BFC247076124

BFC247076124

产品分类: 薄膜电容
产品描述: 120nF ±5% 涤纶 63V 40V 通孔安装 7.2mm*3.5mm*18.5mm
供应商型号: Q-BFC247076124
供应商: 期货订购
标准整包数: 1500

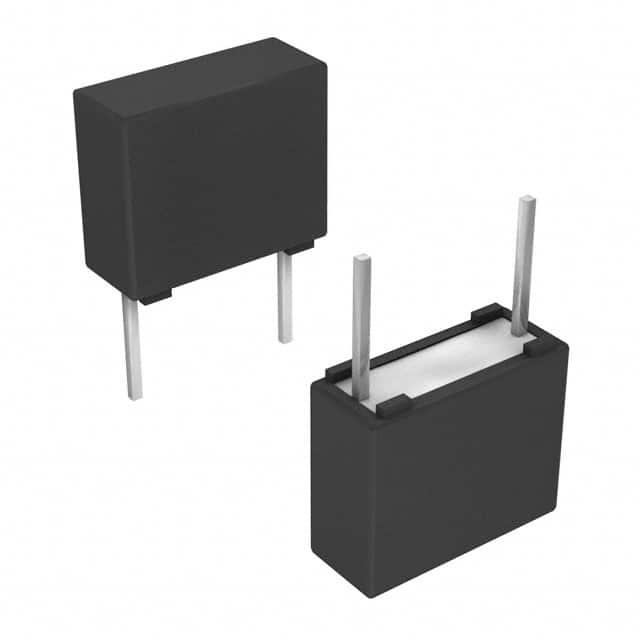

VISHAY INTERTECHNOLOGY 薄膜电容 BFC247076124

BFC247076124概述

    Vishay BCcomponents MKT470 Metallized Polyester Film Capacitors

    1. 产品简介


    Vishay BCcomponents 提供的 MKT470 型号是一款电容器,属于金属化聚酯薄膜电容器系列,采用径向封装设计。这类电容器广泛应用于多种电路中,主要功能包括阻隔、耦合、旁路和储能等。它们特别适用于需要高稳定性和耐温性的应用场合。

    2. 技术参数


    - 电容范围:0.001 µF 至 1.2 µF(E12 系列)
    - 额定直流电压:63 V, 100 V, 250 V, 400 V
    - 额定交流电压:40 V, 63 V, 160 V, 200 V
    - 电容容差:±10%,±5%
    - 环境等级:55/125/56
    - 额定温度:85°C
    - 最大应用温度:125°C
    - 材料分类:符合 RoHS 和无卤素标准

    3. 产品特点和优势


    MKT470 电容器具有以下独特功能和优势:
    - 紧凑设计:在箱装、弹药包装和卷带上的 5mm 节距可轻松集成。
    - 高可靠性:满足 Grade 1 长寿命标准。
    - 宽频率响应:良好的频率稳定性,在 1 kHz 到 1 MHz 范围内损耗角正切 (tan δ) 较低。
    - 高脉冲斜率耐受性:在不同电压等级下具有优异的脉冲斜率耐受能力。

    4. 应用案例和使用建议


    MKT470 主要用于以下几个应用:
    - 阻隔和耦合:适用于电源滤波和信号传输中的耦合电容。
    - 旁路和储能:在模拟和数字电路中提供稳定电压支持。
    - 跨线电容器:需额外保护措施以确保安全合规。
    使用建议:
    - 在大电压波动的应用中,确保峰值电压不超过额定值。
    - 通过限制组件表面温度上升来确保电容器的安全运行。
    - 在使用过程中注意防辐射和对流,建议在风静箱内测试。

    5. 兼容性和支持


    - 兼容性:MKT470 电容器与多种其他电子元件兼容,特别是那些需要稳定电容特性的应用。
    - 支持:Vishay BCcomponents 提供全面的技术支持,包括产品选型指南、安装说明和售后技术支持。

    6. 常见问题与解决方案


    - 问题一:电容容差超出预期。
    - 解决方案:确认所使用的电容是否符合所需的容差等级,并检查焊接和安装过程是否规范。

    - 问题二:组件温度过高。
    - 解决方案:降低电路功率或增加散热装置以控制温度上升。

    7. 总结和推荐


    综上所述,MKT470 电容器以其高可靠性、宽工作温度范围和优异的频率响应,成为许多电子电路设计的理想选择。尤其是在高频和高功率应用中表现出色。强烈推荐给需要高性能电容的应用工程师。
    希望这篇技术文章能为你的应用选择提供帮助。如有任何疑问,欢迎联系 Vishay BCcomponents 官方技术支持团队获取更多信息。

BFC247076124参数

参数
电容值 120nF
容差 ±5%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 7.2mm*3.5mm*18.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

BFC247076124厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC247076124数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC247076124 BFC247076124数据手册

BFC247076124封装设计

查看详情并下载
Symbol
Footprint
3D Model
