F17724682260

产品分类: 薄膜电容
产品描述: 680nF ±20% 聚酯,金属化 630V 310V 通孔安装 26mm*12mm*22mm
供应商型号: 75-F17724682260
供应商: Mouser
标准整包数: 1

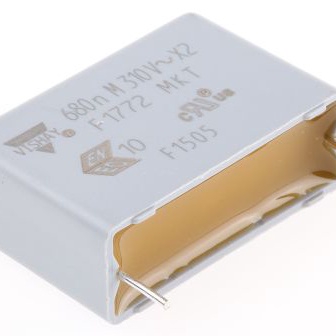

VISHAY INTERTECHNOLOGY 薄膜电容 F17724682260

F17724682260概述


    产品简介


    产品名称:F1772 X2
    产品类型:金属化聚酯薄膜电容器(Class X2等级)
    主要功能:用于抑制电磁干扰,适用于连续工作条件下的X2级跨线应用,提供高稳定性保障。
    应用领域:广泛应用于开关电源、家用电器、工业设备等领域,尤其适合要求高频和高可靠性场景。

    技术参数


    以下为F1772 X2的关键技术规格:
    - 电容范围:0.01 μF 至 2.2 μF(E12系列)
    - 电容精度:±10% 或 ±20%,特殊定制可实现±5%
    - 额定交流电压(URAC):310 VAC(50/60 Hz)
    - 额定直流电压(URDC):630 VDC(85°C),600 VDC(110°C)
    - 最大应用温度:110°C
    - 阻抗损耗角正切值(tan δ):≤100×10⁻⁴ @ 1 kHz
    - 电容变化温度范围:典型曲线显示电容在-60°C至+110°C范围内变化不超过±6%
    - 耐压脉冲上升率:435 VDC/100 V/μs
    - 封装方式:径向MKP结构,环氧树脂密封,防火等级达到UL-Class 94 V-0

    产品特点和优势


    - 高稳定性:专为连续AC工作设计,满足IEC 60068-1的气候测试标准。
    - 内部串联构造:通过内部电极设计,提升脉冲稳定性和可靠性。
    - AEC-Q200认证:符合车规级质量标准,尤其适用于小型电容(≤470 nF)。
    - 材料环保:采用无卤素材料,符合RoHS和REACH规范。
    - 高兼容性:与主流行业标准完全兼容,确保广泛应用领域的无缝集成。

    应用案例和使用建议


    应用案例
    1. 开关电源滤波:用于PC机、液晶电视等设备中的EMI滤波模块。
    2. 家电设备:如冰箱、空调等的启动电路保护。
    3. 工业设备:用于变频器、电机控制等噪声抑制场景。
    使用建议
    - 在恶劣环境下使用时,可采用机械固定方式增强防震性能。
    - 高温条件下建议降低负载电压以延长使用寿命。
    - 定期检查绝缘电阻值,防止因长期运行导致性能下降。

    兼容性和支持


    - 与其他元器件兼容性:F1772 X2已通过多项国际认证(EN 60384-14、UL 60384-14、CSA-E 384-14),支持主流电路板设计。
    - 技术支持:Vishay Roederstein提供全面的技术文档(包括应用笔记和技术手册)并支持客户定制需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后出现异常噪音 | 检查安装位置是否存在振动源,重新固定螺丝或改用防震胶垫。 |
    | 短时间内电容值显著下降 | 确保使用环境中温度不超出110°C限值,定期清洁引脚氧化物。 |
    | 长时间运行后出现轻微漏电 | 检查周围环境湿度是否超标,必要时加装干燥剂。 |

    总结和推荐


    综合评价:F1772 X2是一款高性能、高可靠性的X2级EMI滤波电容器,尤其适合高温、高湿等严苛工作环境。它具有出色的电学性能和长期稳定性,可广泛应用于各类消费类电子及工业设备中。
    推荐使用场景:强烈推荐用于对EMI/RFI抑制有较高要求的场合,特别是需要长时间稳定运行的场合。
    最终结论:F1772 X2凭借卓越的性能和广泛的应用场景,在市场上极具竞争力,是设计师的理想选择。

F17724682260参数

参数
电容值 680nF
容差 ±20%
介电材料 聚酯,金属化
额定电压-AC 310V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 26mm*12mm*22mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售

F17724682260厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F17724682260数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17724682260 F17724682260数据手册

F17724682260封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.727 ¥ 48.3932
10+ $ 3.839 ¥ 32.4395
50+ $ 3.4128 ¥ 28.8382
110+ $ 2.9376 ¥ 24.8227
220+ $ 2.7216 ¥ 22.9975
550+ $ 2.3328 ¥ 19.1646
1100+ $ 2.142 ¥ 18.0999
2530+ $ 2.016 ¥ 17.0352
库存: 109
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.39
