KP1830222011

产品分类: 薄膜电容
产品描述: 2.2nF ±1% 聚丙烯 100V 63V 通孔安装 7.2mm*5.5mm*7mm
供应商型号: 4143595
供应商: 海外现货
标准整包数: 5

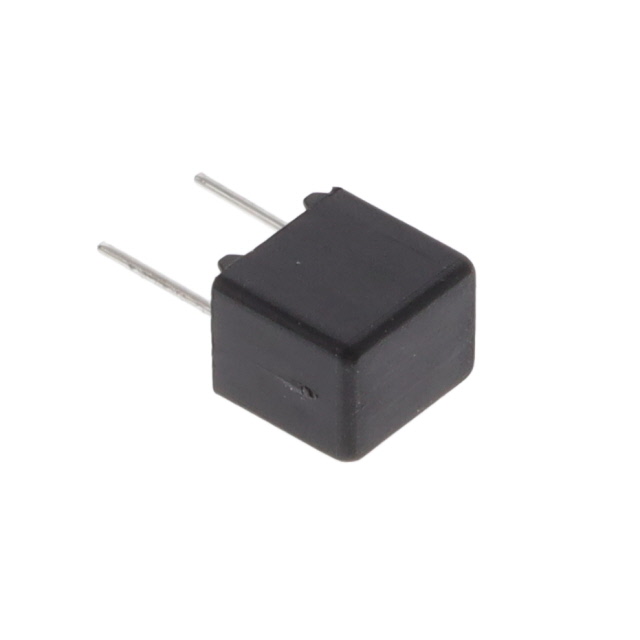

VISHAY INTERTECHNOLOGY 薄膜电容 KP1830222011

KP1830222011概述


    产品简介


    KP1830 Vishay Roederstein AC和脉冲薄膜电容器
    KP1830是一种径向安装的封装型交流和脉冲薄膜电容器,主要用于振荡电路、定时电路以及LC/RC滤波电路。它还适用于高频耦合快速数字和模拟IC。产品符合IEC 60384-13标准。

    技术参数


    - 额定直流电压:
    - 63 V、250 V、630 V
    - 额定交流电压:
    - 40 V、160 V、250 V
    - 介电材料:
    - 聚丙烯膜
    - 电极:
    - 锡箔
    - 封装材料:
    - 塑料外壳,环氧树脂密封,阻燃等级UL 94 V-0
    - 最大应用温度:
    - 100°C
    - 封装尺寸(毫米):
    - 长:6.0-100 mm
    - 宽:4.5-7.5 mm
    - 高:4.5-10.0 mm
    - 电容范围:
    - 100 pF到0.022 μF
    - 电容容差:
    - ± 1%、± 2%、± 2.5%、± 5%、± 10%
    - 引脚间距:
    - 5 mm
    - 最大脉冲上升时间:
    - dU/dt > 10 000 V/μs
    - 绝缘电阻:
    - 引脚间> 500,000 MΩ
    - 引脚与外壳间> 30,000 MΩ

    产品特点和优势


    - 适用广泛: KP1830电容器广泛应用于振荡电路、定时电路及LC/RC滤波电路,也可用于高频耦合快速数字和模拟IC。
    - 高可靠性: 符合IEC 60384-13标准,保证产品质量。
    - 卓越的耐温性: 最大应用温度可达100°C,适应多种恶劣环境。
    - 优良的耐候性: 经过一系列严格测试,确保产品长期稳定运行。
    - 便于装配: 设计适用于自动插装机装配,提高生产效率。

    应用案例和使用建议


    - 振荡电路: 在振荡电路中,KP1830可以提供稳定的频率输出,确保电路的稳定性和精确度。
    - 定时电路: KP1830电容器在定时电路中具有良好的时间精度和稳定性。
    - 滤波电路: 用于LC/RC滤波电路时,KP1830可有效过滤高频噪声,保证信号质量。
    使用建议:
    - 为避免振动和冲击对电容器的影响,建议使用机械固定装置。
    - 确保引脚间距不超过15 mm,否则需使用紧固件固定电容器。
    - 将电容器放置于印刷电路板上时,注意预留适当的间隔以满足散热要求。

    兼容性和支持


    - 兼容性: KP1830电容器易于与其他电子元器件集成,适用于各种印刷电路板设计。
    - 厂商支持: Vishay Roederstein公司提供全面的技术支持,包括详细的安装指南和故障排查手册。对于进一步的技术疑问,可联系技术支持邮箱dc-film@vishay.com。

    常见问题与解决方案


    - 问题1: 如何确保电容器在振动环境下稳定?
    - 解决方案:使用机械固定装置将电容器固定在印刷电路板上,确保引脚与PCB良好接触。

    - 问题2: 电容器的最大工作温度是多少?
    - 解决方案:KP1830的最大应用温度为100°C。请确保电路的散热设计,以维持低于此温度的运行条件。
    - 问题3: 如何进行电容器的安装?
    - 解决方案:电容器适合自动插入机装配,具体安装步骤参见技术手册。

    总结和推荐


    KP1830 Vishay Roederstein AC和脉冲薄膜电容器 是一款高性能、可靠且适用范围广泛的电子元器件。其优异的耐温性能和严格的制造标准使其成为众多应用的理想选择。对于需要高精度和稳定性的应用场合,强烈推荐使用KP1830电容器。Vishay Roederstein公司提供的强大技术支持和服务也确保了产品在使用过程中能够得到充分保障。如果您正在寻找一款高性能的电容器产品,KP1830是一个非常不错的选择。

KP1830222011参数

参数
电容值 2.2nF
容差 ±1%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 7.2mm*5.5mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

KP1830222011厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

KP1830222011数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY KP1830222011 KP1830222011数据手册

KP1830222011封装设计

查看详情并下载
Symbol
Footprint
3D Model
