MKP386M515125JT2

产品分类: 薄膜电容
产品描述: 1.5μF ±5% 聚丙烯,金属化 1.25KV 550V 7mΩ 底座安装,螺纹安装 44mm*30mm*46mm
供应商型号: Q-MKP386M515125JT2
供应商: 期货订购
标准整包数: 63

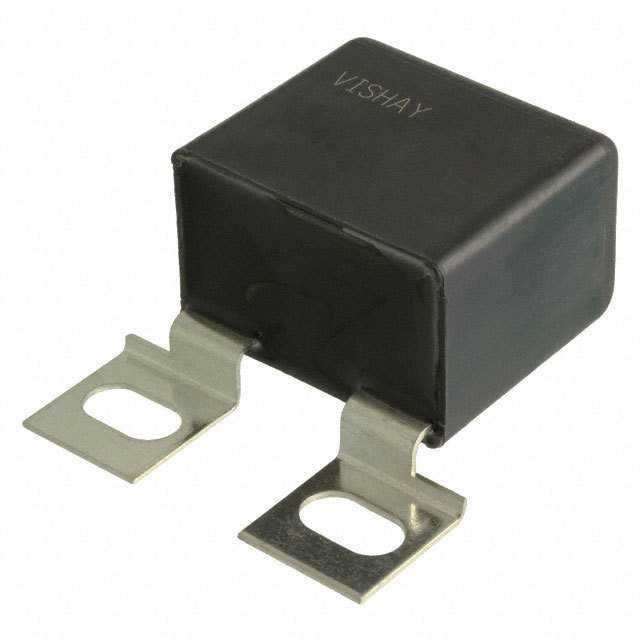

VISHAY INTERTECHNOLOGY 薄膜电容 MKP386M515125JT2

MKP386M515125JT2概述

    MKP386M Snubber 技术手册概述

    1. 产品简介


    MKP386M Snubber 是一款金属化聚丙烯薄膜电容器,专为逆变器和其他高功率电子设备设计。这种电容器具有多种电气特性和机械构造,旨在减少电磁干扰(EMI),提高脉冲强度,并在多种应用环境中提供稳定的工作性能。
    主要功能:
    - 减少电压和电流振铃,从而降低电磁干扰。
    - 具备高脉冲强度,可处理高达 2500 V/μs 的 dV/dt。
    - 低电感构造和低 ESR(等效串联电阻)设计。
    - 长寿命,符合性能等级 1 和稳定性等级 2 的标准。
    应用领域:
    - 光伏和风力发电逆变器
    - 电机驱动系统
    - 频率转换器
    - 直接安装到 IGBT 模块上

    2. 技术参数


    基本规格:
    - 额定电容范围:0.047 μF 至 10 μF
    - 额定直流电压 (UNDC):700 V 至 2500 V
    - 气候测试等级:55/105/56
    - 额定温度:85°C
    - 最大工作温度:105°C
    - 额定交流电压 (URAC):420 V 至 800 V
    - 材料分类:符合特定标准(详情请参阅 www.vishay.com/doc?99912)
    电气数据:
    - dU/dt:最高可达 2500 V/μs
    - 峰值电流:高达数百安培
    - RMS 电流:100 kHz 时的典型值
    - ESR (等效串联电阻):小于 5 mΩ
    - 损耗角正切 (tan δ):在 1 kHz、10 kHz 和 100 kHz 下的最大值
    封装尺寸:
    - 长:33.5 mm 至 58 mm
    - 宽:22.7 mm 至 46 mm
    - 高:小于 10 mm

    3. 产品特点和优势


    独特功能:
    - 低 ESR:低 ESR 设计降低了内部热损耗,提高了效率。
    - 高脉冲强度:可处理高 dV/dt,适用于快速变化的电压环境。
    - 低电感构造:优化了高频性能,减少了信号失真。
    优势:
    - 可靠性:使用寿命长,超过 300,000 小时。
    - 高性能:满足严格的工业标准,确保长期稳定运行。
    - 多功能性:适用于多种高压应用,具有广泛的操作温度范围。

    4. 应用案例和使用建议


    应用场景:
    - 在光伏逆变器中,用于滤波和减少电磁干扰。
    - 在电机驱动系统中,用于抑制开关瞬态电压。
    - 在频率转换器中,提供高精度的电压调节。
    使用建议:
    - 散热管理:确保良好的散热以避免过热。
    - 并联连接:根据需要并联多个电容器以满足更高的容量要求。
    - 环境适应性:考虑温度和湿度的影响,选择合适的安装位置。

    5. 兼容性和支持


    兼容性:
    - 可直接安装到 IGBT 模块上,适用于多种逆变器平台。
    - 具有广泛的电压范围,适用于不同类型的电源设备。
    支持和服务:
    - 联系技术支持(dc-film@vishay.com)获取详细数据和测试需求。
    - 访问官方网站(www.vishay.com)了解更多关于电容器的特性和定义。

    6. 常见问题与解决方案


    常见问题:
    - 过热问题:增加散热措施,如添加散热片或改进通风。
    - 纹波电流过大:选择更高额定电流的型号。
    - 电气噪声:使用滤波器或调整电路布局以减少噪声源。
    解决方案:
    - 过热:改善散热设计或增加外部冷却装置。
    - 纹波电流过大:选择合适型号的电容器,确保其能够承受更大的电流。
    - 电气噪声:优化电路设计,减少噪声源,并考虑使用适当的滤波器。

    7. 总结和推荐


    MKP386M Snubber 以其卓越的性能和广泛的适用性,在高功率逆变器和其他工业应用中表现出色。其低 ESR、高脉冲强度和低电感构造使其成为市场上的优质选择。对于需要高效能和可靠性的工程师来说,这款电容器是一个理想的选择。我们强烈推荐此产品用于各类高压逆变器和其他高功率电子系统。

MKP386M515125JT2参数

参数
电容值 1.5μF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 550V
额定电压-DC 1.25KV
ESR-等效串联电阻 7mΩ
长*宽*高 44mm*30mm*46mm
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售

MKP386M515125JT2厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKP386M515125JT2数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKP386M515125JT2 MKP386M515125JT2数据手册

MKP386M515125JT2封装设计

查看详情并下载
Symbol
Footprint
3D Model
