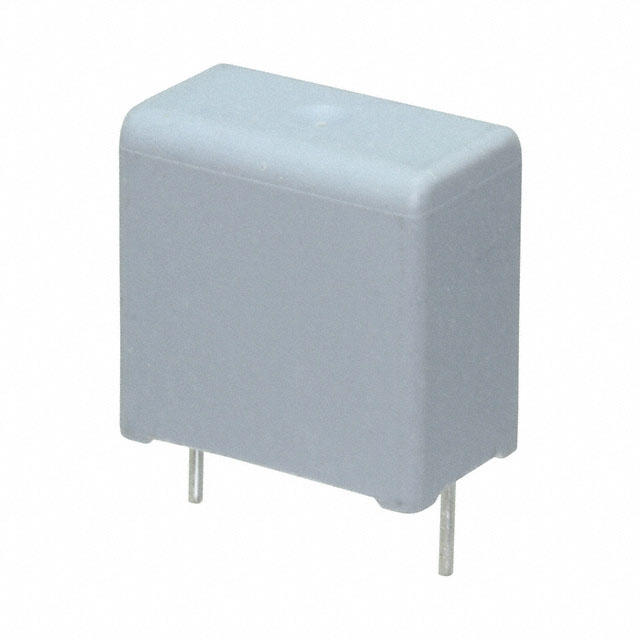

F339X246830KIP2T0

产品分类: 薄膜电容
产品描述: 680nF ±10% 聚丙烯 630V 305V 通孔安装 26mm*12mm*22mm
供应商型号: Q-F339X246830KIP2T0
供应商: 期货订购
标准整包数: 150
VISHAY INTERTECHNOLOGY 薄膜电容 F339X246830KIP2T0

F339X246830KIP2T0概述


    产品简介


    F339X2 305VAC 热稳定型聚丙烯薄膜电容器
    Vishay BCcomponents 提供的 F339X2 305VAC 是一款热稳定型聚丙烯薄膜电容器,适用于各类标准交流线路跨接应用(如 50Hz/60Hz)。这些电容器具备多项认证,包括 AEC-Q200 和 IEC 60384-14 标准,符合各类国际安全规范。它们广泛应用于电磁干扰抑制电路,尤其是在需要在高湿度环境中工作的场合。

    技术参数


    - 额定电压范围 (URAC):305 VAC
    - 容许直流电压 (URDC):630 VDC
    - 温度范围:-25°C 至 +35°C,存储温度
    - 最大工作温度:105°C
    - 额定电容范围:0.1 μF 至 4.7 μF (E12系列)
    - 电容容差:± 20% 或 ± 10%
    - 封装形式:径向引线,环氧树脂密封,阻燃塑料外壳
    - 额定振动和冲击测试:见手册章节 "Specific Method of Mounting to Withstand Vibration and Shock"
    - 包装形式:带卷式包装(18.5 mm 高度,500 mm)
    - 认证信息:符合 EN 60384-14、UL 60384-14 (第二版)、CSA-E60384-1:14 (第三版) 等

    产品特点和优势


    - AEC-Q200 认证:确保产品质量可靠,适合汽车应用。
    - 高可靠性:通过严格的测试和认证,确保在恶劣环境下的耐用性。
    - 低损耗:电容器的损失角正切值低,适合高频应用。
    - 高耐压:具有 630 VDC 的额定耐压能力,能够承受较高的电压波动。
    - 易于安装:提供带卷式和盒装两种包装方式,便于自动装配和手工装配。

    应用案例和使用建议


    应用场景:
    - 电磁干扰抑制:在家电、电源、电机控制等领域用于减少电磁干扰。
    - 高压滤波:用于电力系统中的滤波装置。
    - 工业控制:适用于工业控制系统中的高频信号处理。
    使用建议:
    - 防潮措施:使用前确保环氧树脂封装完好无损,防止水汽进入导致失效。
    - 并联连接:并联多个电容器时,需注意总电容值及耐压能力。
    - 温度管理:在高温环境下使用时,应注意散热以避免电容器过热损坏。

    兼容性和支持


    - 兼容性:该产品可与多种电子设备和模块兼容,特别是在要求高稳定性的应用中。
    - 技术支持:Vishay BCcomponents 提供详尽的技术文档和在线支持,帮助客户解决问题。如有进一步技术咨询,可联系 rfi@vishay.com 获取更多资料。

    常见问题与解决方案


    1. 问题:电容器无法通过焊接测试。
    解决方案:检查焊接工艺是否符合规定参数,必要时调整焊接温度和时间。

    2. 问题:电容器在潮湿环境下失效。
    解决方案:确保电容器封装完整,避免潮湿环境导致内部受损。

    3. 问题:并联电容器后性能不一致。
    解决方案:检查电容器的容差和容量一致性,调整并联数量或更换更匹配的电容器。

    总结和推荐


    综上所述,F339X2 305VAC 电容器是一款高性能、高可靠性的热稳定型聚丙烯薄膜电容器,非常适合在各类高压和高频应用中使用。它不仅具备出色的耐温性能和高可靠性,还能有效抑制电磁干扰。对于需要长时间运行且稳定性高的设备,我们强烈推荐使用这款电容器。如果您有任何疑问或需要技术支持,请联系 Vishay BCcomponents 官方支持团队。

F339X246830KIP2T0参数

参数
电容值 680nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 26mm*12mm*22mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

F339X246830KIP2T0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F339X246830KIP2T0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F339X246830KIP2T0 F339X246830KIP2T0数据手册

F339X246830KIP2T0封装设计

查看详情并下载
Symbol
Footprint
3D Model
