F17725102901

产品分类: 薄膜电容
产品描述: 1μF ±10% 聚酯,金属化 630V 310V 通孔安装 31mm*15mm*25mm
供应商型号: Q-F17725102901
供应商: 期货订购
标准整包数: 200

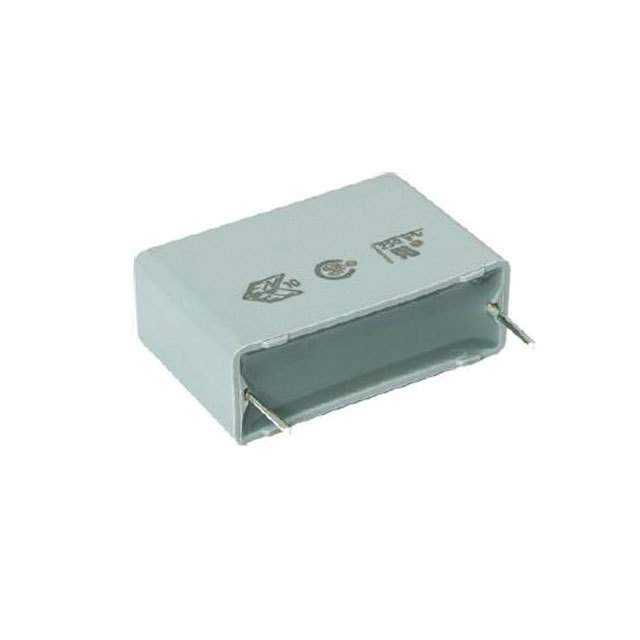

VISHAY INTERTECHNOLOGY 薄膜电容 F17725102901

F17725102901概述


    产品简介


    产品类型: X2电磁干扰抑制薄膜电容器,属于MKT(金属化聚酯薄膜)类别。
    主要功能: 用于连续线路的X2级电磁干扰抑制,确保高稳定性。
    应用领域: 广泛应用于需要高稳定性的电子设备中,如家电、工业设备等,特别适用于交流电压为310VAC(50Hz/60Hz)的应用场景。

    技术参数


    - 容值范围: 0.01 μF 到 2.2 μF
    - 容差: ± 10%,± 20%(可选± 5%)
    - 额定交流电压: 310 VAC;50 Hz到60 Hz
    - 最大直流电压:
    - 800 VDC(85°C时)
    - 630 VDC(110°C时)
    - 耐压能力:
    - 额定直流耐压:2200 VDC(C ≤ 0.47 μF)
    - 额定直流耐压:2150 VDC(C > 0.47 μF)
    - 额定交流耐压:2120 VAC(1分钟)
    - 应用温度: 最大110°C
    - 介电常数: 聚酯薄膜
    - 封装: 塑料外壳,环氧树脂密封,阻燃等级UL-94 V-0
    - 引线: 锡镀铜线

    产品特点和优势


    - 内部串行结构设计:提供更好的性能和更高的可靠性。
    - 通过AEC-Q200认证:适合于电容小于等于470 nF的应用。
    - 材料分类:符合环境保护要求,可通过www.vishay.com/doc?99912查看详细信息。
    - 卓越的稳定性:特别适用于需要高稳定性的应用场景,如连续跨线路X2应用。
    - 多种容值选择:提供从0.01 μF到2.2 μF的多种容值选择,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 家用电器:电冰箱、洗衣机等家电设备中的电磁干扰抑制。
    - 工业设备:工厂自动化设备中的电源滤波和电磁干扰抑制。
    使用建议
    - 在使用过程中,需确保设备的工作温度不超过110°C。
    - 安装时要确保电容器的引脚与印刷电路板紧密接触,避免振动和冲击导致松动。
    - 定期检查电容器的性能参数,确保长期运行的稳定性。

    兼容性和支持


    - 标准规范:符合IEC 60384-14 ed-4、EN 60384-14、IEC 60065、CSA-E384-14和UL 60384-14标准。
    - 制造商支持:对于更详细的测试要求和技术支持,可以联系技术支持邮箱rfi@vishay.com。

    常见问题与解决方案


    - 问题1:电容器容值超出容差范围。
    - 解决方案: 检查安装过程是否正确,重新校准或更换电容器。

    - 问题2:电容器在高温环境下性能下降。
    - 解决方案: 确保电容器工作在额定温度范围内(≤ 110°C),必要时采取散热措施。

    - 问题3:电容器表面标记模糊。
    - 解决方案: 检查是否有溶剂污染,必要时清洁电容器表面。

    总结和推荐


    综上所述,F1772 X2系列电容器具有高稳定性和广泛的适用范围,非常适合需要高可靠性的应用场景。特别是其内部串行结构设计和高耐压性能使其在电磁干扰抑制方面表现出色。尽管该产品可能价格较高,但其优异的性能和长久的使用寿命使得它成为值得投资的选择。
    综上所述,强烈推荐使用F1772 X2系列电容器。

F17725102901参数

参数
电容值 1μF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 31mm*15mm*25mm
安装方式 通孔安装
零件状态 在售

F17725102901厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F17725102901数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17725102901 F17725102901数据手册

F17725102901封装设计

查看详情并下载
Symbol
Footprint
3D Model
