F340X156848MYP2T0

产品分类: 薄膜电容
产品描述: 6.8μF ±20% 聚丙烯 800V 480V,530V 通孔安装 57.5mm*30mm*46mm
供应商型号: Q-F340X156848MYP2T0
供应商: 期货订购
标准整包数: 45

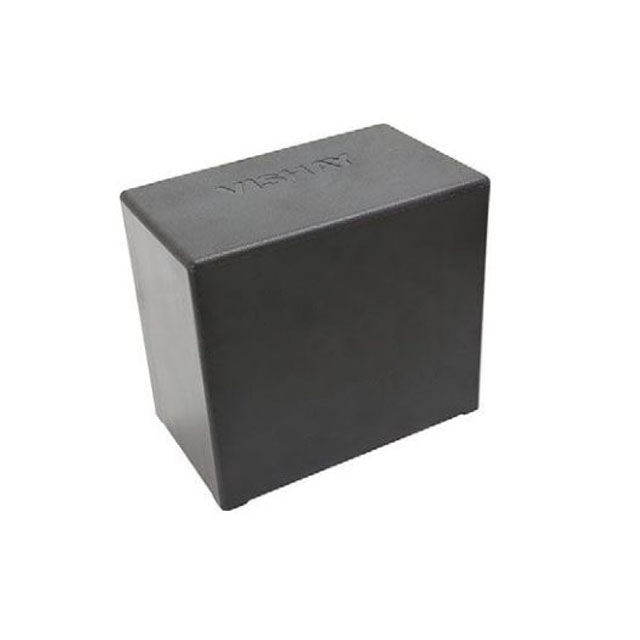

VISHAY INTERTECHNOLOGY 薄膜电容 F340X156848MYP2T0

F340X156848MYP2T0概述

    Vishay BCcomponents THB Grade IIIB Class X1 Interference Suppression Film Capacitor

    1. 产品简介


    产品类型: Vishay BCcomponents的THB系列X1级干扰抑制薄膜电容器。
    主要功能: 这种电容器适用于电源线路滤波,特别是X1电磁干扰抑制。它具有高可靠性,能够承受较高的交流电压。
    应用领域: 主要应用于三相交流线路上的电源线路过滤和系列阻抗应用,适合于工业设备、家电及照明系统等场合。

    2. 技术参数


    - 额定电压范围(URAC): 480VAC
    - 最大允许交流电压: 530V
    - 额定直流电压(URDC): 800VDC
    - 容差: ±20%、±10%
    - 引脚间距: 27.5mm, 37.5mm, 52.5mm
    - 温度等级: 40/105/56/B
    - 耐压性能: 能够承受特定频率下的最大瞬时电压斜率
    - 电介质: 聚丙烯薄膜
    - 封装: 塑料外壳,环氧树脂密封,符合UL94V-0阻燃标准
    - 引脚: 镀锡导线

    3. 产品特点和优势


    - 符合IEC标准: 该电容器符合IEC 60384-14:2013/AMD1:2016等级IIIB的要求,在85°C,85%RH条件下经过1000小时的测试。
    - 高性能材料: 使用聚丙烯薄膜作为电介质,保证了电容器的优良电气性能和长寿命。
    - 耐高温: 最大应用温度为105°C,能够在极端环境下保持稳定性能。
    - 安全认证: 通过ENEC, UL 60384-14, CSA-E60384-1:14, CQC等多个国际认证,确保产品质量和可靠性。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于三相电源线路的滤波器设计。
    - 在照明系统中作为EMI抑制元件。
    - 使用建议:
    - 推荐在50Hz/60Hz的最大额定电压为480VAC的电源系统中使用,以避免因过高的连续电压而缩短使用寿命。
    - 在并联多个电容器时,总并联电容值会影响最大允许的证明电压,因此需要根据具体需求调整电容值。
    - 注意在安装前不要损伤或弯曲引脚,以确保环氧树脂封口不受损。

    5. 兼容性和支持


    - 兼容性: 该产品可以与多种工业设备和其他元器件配合使用,特别是在需要高可靠性交流电路的应用中。
    - 支持: Vishay公司提供技术支持和售后服务,客户可以通过技术支持邮箱rfi@vishay.com获取进一步帮助。

    6. 常见问题与解决方案


    - 问题1: 引脚在焊接过程中出现损坏。
    - 解决方法: 在焊接前确保引脚没有受损,严格遵循焊接条件和时间,参考《焊锡指南》中的建议。
    - 问题2: 环境湿度对电容器的影响。
    - 解决方法: 选择适当的环境储存条件,如-25°C到+35°C,相对湿度不超过75%,避免凝结水珠。
    - 问题3: 在振动和冲击测试中,电容器出现异常。
    - 解决方法: 确保安装稳固,使用防震垫片和支架固定电容器,减少震动和冲击对电容器的影响。

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 高度符合IEC标准,能够在恶劣环境下正常工作。
    - 高可靠性和稳定性,适用于各种复杂环境。
    - 安全认证齐全,使用放心。
    - 推荐:
    - 非常推荐在工业控制、家电设备及照明系统等要求高可靠性的场合中使用。虽然价格可能略高于普通电容器,但其卓越的性能和安全保障使其物有所值。
    以上是对Vishay BCcomponents THB Grade IIIB Class X1 Interference Suppression Film Capacitor的详细介绍,希望对您有所帮助。

F340X156848MYP2T0参数

参数
电容值 6.8μF
容差 ±20%
介电材料 聚丙烯
额定电压-AC 480V,530V
额定电压-DC 800V
ESR-等效串联电阻 -
长*宽*高 57.5mm*30mm*46mm
安装方式 通孔安装
包装方式 托盘

F340X156848MYP2T0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F340X156848MYP2T0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F340X156848MYP2T0 F340X156848MYP2T0数据手册

F340X156848MYP2T0封装设计

查看详情并下载
Symbol
Footprint
3D Model
