MKP1848650094Y5

产品分类: 薄膜电容
产品描述: 50μF ±5% 聚丙烯 52.5mm 900V 6.5mΩ 插件 通孔安装 57.5mm*45mm*45mm
供应商型号: 6842305
供应商: 海外现货
标准整包数: 1

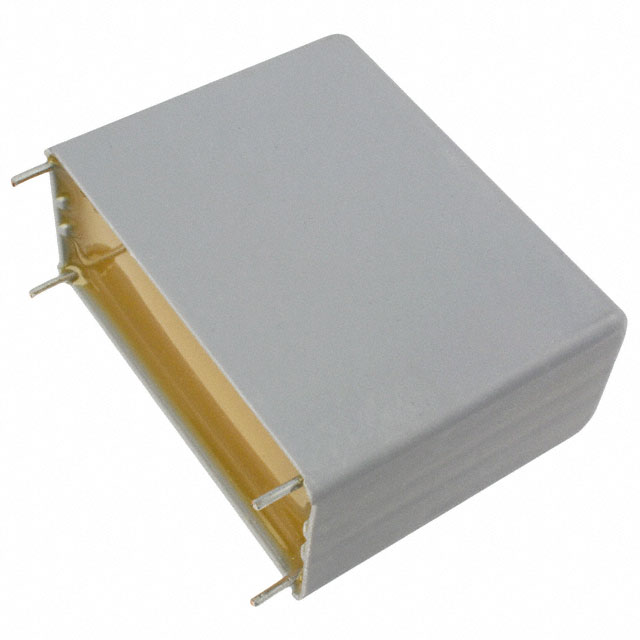

VISHAY INTERTECHNOLOGY 薄膜电容 MKP1848650094Y5

MKP1848650094Y5概述

    MKP1848 DC-Link Film Capacitor

    1. 产品简介


    MKP1848 DC-Link 是 Vishay Roederstein 生产的一款聚丙烯金属化薄膜电容器。它主要用于高电压直流滤波,在高能车辆(如电动汽车的动力总成和车载充电器)、可再生能源逆变器、电机驱动、电源供应等领域有广泛应用。

    2. 技术参数


    - 额定电容范围:1 μF 到 400 μF
    - 电容公差:±5%
    - 额定电压范围:450 VDC 至 1200 VDC
    - 气候测试等级:40/105/56
    - 额定温度:85°C
    - 最高适用温度:105°C(考虑电压降额)
    - 最大峰峰值纹波电压:0.2 x UNDC
    - 标准:IEC 61071, IEC 60068
    - 材料:聚丙烯薄膜电介质
    - 构造:单极结构
    - 封装:塑料外壳,密封树脂;阻燃
    - 引线:镀锡线
    - 自感:<1 nH/mm 引线间距
    - 承受 DC 电压能力:1.5 x UNDC 持续 10 秒,截止电流 10 mA,上升时间 ≤ 1000 V/s
    - 绝缘电阻:初始时 >10,000 s
    - 寿命预期:>100,000 小时(在额定电压和 70°C 条件下)

    3. 产品特点和优势


    - 高效率滤波:MKP1848 DC-Link 能够有效处理高频率直流滤波,适用于高能效系统。
    - 低ESR:低等效串联电阻(ESR),有助于减少能量损耗。
    - 高电流承载能力:具备高脉冲电流能力和高有效值电流能力。
    - AEC-Q200认证:符合汽车电子协会(AEC)的质量标准。
    - 径向安装:方便安装,适用于PCB布局。

    4. 应用案例和使用建议


    - 高压车辆应用:在电动车辆和混合动力汽车的电源管理中,MKP1848 可用于电池管理系统,提供稳定的电力输出。
    - 再生能源逆变器:适用于太阳能和风能逆变器中,提供高效的直流滤波和保护。
    - 电机驱动:应用于电机驱动电路中,帮助稳定输出电流,提高电机运行效率。
    使用建议:
    - 在安装前确保PCB板固定好电容器,以防止振动或冲击导致损坏。
    - 确保引脚与PCB板之间保持良好接触。
    - 高温环境下使用时,需考虑散热设计,避免温度超过允许的最大值。

    5. 兼容性和支持


    MKP1848 DC-Link 适用于广泛的高能系统应用,与各类高能车内部件和逆变器等设备高度兼容。Vishay提供了详尽的技术支持和售后保障,通过联系 dc-film@vishay.com 获取更多信息和支持。

    6. 常见问题与解决方案


    - 问:如何正确选择电容器容量?
    - 答:根据实际应用的电压和电流需求来选择合适的容量。通常情况下,需要确保峰值电压不超过额定DC电压,并且纹波电压不超过0.2 x 额定DC电压。

    - 问:如何测量电容器的温度?
    - 答:将电容器放置在一个封闭区域内,避免热辐射和对流。可以使用热电偶直接测量电容器壳体温度。

    7. 总结和推荐


    MKP1848 DC-Link 聚丙烯金属化薄膜电容器是一款高性能的直流滤波元件,具备优良的ESR、高电流承载能力和宽泛的额定电压范围,非常适合于高电压和高能效系统中使用。其优异的品质和高可靠性使其成为许多高要求应用的理想选择。
    综上所述,强烈推荐使用 MKP1848 DC-Link 电容器,特别适用于电动汽车、再生能源逆变器和电机驱动等应用领域。

MKP1848650094Y5参数

参数
电容值 50μF
容差 ±5%
介电材料 聚丙烯
引线间距 52.5mm
额定电压-DC 900V
ESR-等效串联电阻 6.5mΩ
额定电压-AC -
长*宽*高 57.5mm*45mm*45mm
通用封装 插件
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKP1848650094Y5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MKP1848650094Y5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY MKP1848650094Y5 MKP1848650094Y5数据手册

MKP1848650094Y5封装设计

查看详情并下载
Symbol
Footprint
3D Model
