F17723332900

产品分类: 薄膜电容
产品描述: 33nF ±10% 涤纶 15mm 630V 310V 通孔安装 17.5mm*5mm*11mm
供应商型号: Q-F17723332900
供应商: 期货订购
标准整包数: 1000

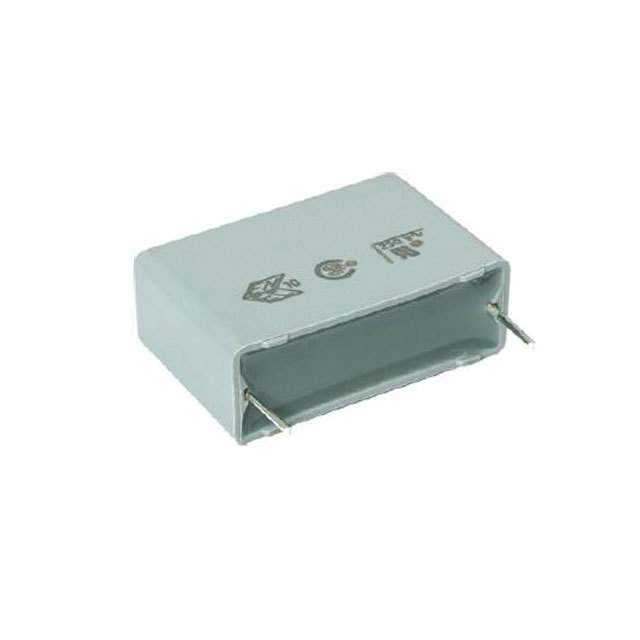

VISHAY INTERTECHNOLOGY 薄膜电容 F17723332900

F17723332900概述

    Vishay Roederstein F1772 X2 Interference Suppression Film Capacitor

    1. 产品简介


    Vishay Roederstein的F1772 X2是一款高稳定性等级的X2类干扰抑制薄膜电容器。它适用于连续在线应用,具有卓越的稳定性和可靠性。这种电容器采用径向MKT(金属化聚酯薄膜)封装,能够承受310 VAC的额定交流电压,并且在工业、消费电子和汽车电子等领域有着广泛的应用。

    2. 技术参数


    - 电容范围: 0.01 μF 至 2.2 μF(E12系列)
    - 电容容差: ±10%,±20%(可选±5%)
    - 额定交流电压: 310 VAC;频率为50 Hz至60 Hz
    - 最大直流电压: 800 VDC(85°C),630 VDC(110°C)
    - 气候测试标准: IEC 60068-1 40/110/56/C
    - 最大应用温度: 110°C
    - 参考标准: IEC 60384-14 ed-4, EN 60384-14, IEC 60065, CSA-E384-14, UL 60384-14

    3. 产品特点和优势


    - 内部串联结构: 提高了电容器的可靠性和耐久性。
    - AEC-Q200认证: 适用于C ≤ 470 nF的汽车应用。
    - 材料分类: 符合严格的环保标准。
    - 高稳定性: 在恶劣环境下仍能保持出色的性能。
    - 多种尺寸和包装选项: 满足不同应用需求。

    4. 应用案例和使用建议


    - 应用案例: 连续在线应用,如EMI滤波器、电源电路和电机驱动系统。
    - 使用建议:
    - 确保电容器与PCB板的良好接触,以提高抗振动和冲击能力。
    - 遵循推荐的焊接条件和存储温度,以延长电容器的使用寿命。

    5. 兼容性和支持


    - 兼容性: 与多种PCB设计和自动插入机兼容。
    - 支持: 提供详细的安装指南和焊接规范文档,确保正确安装和使用。

    6. 常见问题与解决方案


    - 问题1: 电容器在高温下失效。
    - 解决方案: 确保工作温度不超过110°C,并遵循推荐的存储条件。
    - 问题2: 电容器在振动环境中不稳定。
    - 解决方案: 使用机械固定方式确保电容器与PCB板的紧密接触。
    - 问题3: 安装后电容器不工作。
    - 解决方案: 检查接线是否正确,确保所有连接牢固。

    7. 总结和推荐


    综上所述,Vishay Roederstein的F1772 X2电容器以其高稳定性、可靠性和多种尺寸选择,成为许多应用领域的理想选择。无论是工业、消费电子还是汽车电子,这款电容器都能提供卓越的性能。强烈推荐使用此款电容器,以确保您的项目拥有最佳的电气性能和长期稳定性。

F17723332900参数

参数 值
电容值 33nF
容差 ±10%
介电材料 涤纶
引线间距 15mm
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 17.5mm*5mm*11mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

F17723332900厂商介绍

Vishay是从事分立电子元件等的公司。其业务主要涉及电阻、MOSFET、二极管、电容器等分立元件,应用于汽车、工业、通信等八大领域,在全球17个国家设有69个制造基地。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Vishay Intertechnology 相关型号,如 SMBJ5.0CA、SN65HVD3082EDR、6N137、MMBT2222A 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

F17723332900数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17723332900 F17723332900数据手册
