IHLE2525CDERR82M5A

产品分类: 贴片电感
产品描述: 100KHz 68.6MHz 16.8A 13.8A 820nH 7.22mΩ ±20% 2525 贴片安装 7.47mm(长度)*7.37mm(高度)
供应商型号: 2288668
供应商: 海外现货
标准整包数: 5

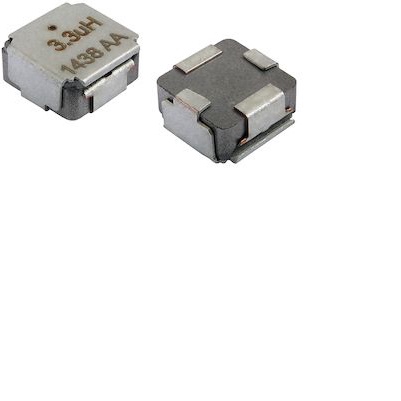

VISHAY INTERTECHNOLOGY 贴片电感 IHLE2525CDERR82M5A

IHLE2525CDERR82M5A概述


    产品简介


    IHLE-2525CD-5A 是一款高性能的电感器,属于 Vishay Dale 的 IHLP 系列。该电感器主要用于高温环境下(最高可达 155°C),适用于发动机控制单元、柴油喷射驱动器、DC/DC 转换器等多个应用领域。其独特设计包括集成的 E 屏蔽层,能够有效减少电磁干扰(EMI),并且能够在高达 2 MHz 的频率下实现高效的直流/直流能量存储。

    技术参数


    以下是 IHLE-2525CD-5A 的技术规格和性能参数:
    - 温度范围: -55°C 至 +155°C
    - 额定工作电压: 50 V(跨电感器)
    - 直流电流:
    - 导致约 40°C 温升的直流电流值
    - 导致约 20% 电感下降的直流电流值
    - 饱和电流: 各种电感值对应的具体饱和电流值
    - 自谐振频率(SRF): 随着电感值的变化而变化
    - 最大电流容量:
    - 低至 2.9 A
    - 最高可达 20.0 A
    - 标准电气特性:
    - 持续电流:在 25°C 下,电阻典型值在 3.87 mΩ 到 76.90 mΩ 之间
    - 最大电阻:在 25°C 下,电阻最大值在 4.14 mΩ 到 76.90 mΩ 之间
    - 各种电感值对应的详细数据,如电感值、温度、饱和电流等

    产品特点和优势


    IHLE-2525CD-5A 具有以下独特的功能和优势:
    - 高耐温性: 工作温度可达 155°C,适用于极端高温环境。
    - 集成 E 屏蔽: 最多可降低 20 dB 的电场干扰,显著提高电磁兼容性。
    - 高效的 DC/DC 能量存储: 在高达 1 MHz 至 2 MHz 的频率范围内表现优异。
    - 集成屏蔽: 无需额外的独立屏蔽层,节省空间且成本更低。
    - 最低电阻/电感比: 在相同封装尺寸中具有最小的电阻/电感比。
    - 处理高瞬态电流: 可以处理高瞬态电流而不饱和。
    - 符合 AEC-Q200 规范: 符合汽车应用标准。
    - 专利申请中: 表明其在技术创新方面的领先地位。

    应用案例和使用建议


    IHLE-2525CD-5A 的应用场景广泛,例如:
    - 发动机和传动系统控制单元
    - 柴油喷射驱动器
    - 娱乐导航系统的 DC/DC 转换器
    - 电机噪声抑制
    - 如雨刷、座椅调节、后视镜、加热通风扇及 HID 照明
    - LED 驱动器
    使用建议:
    - 在设计电路时要特别注意散热措施,因为电感器的工作温度会受到电路设计、元件布局等因素的影响。
    - 建议进行实际应用中的热测试,确保电感器在最坏情况下的工作温度不超过 155°C。

    兼容性和支持


    该电感器与多种汽车应用兼容,包括但不限于发动机控制单元和传动系统等。厂商提供全面的技术支持,包括电子邮件技术支持(magnetics@vishay.com)和在线设计工具,帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及其解决方案:
    - 问题: 电感器温度过高
    - 解决办法: 检查散热设计,确保散热片和其他冷却措施有效运行。

    - 问题: 电磁干扰过多
    - 解决办法: 确保电感器正确接地,利用集成 E 屏蔽层的特性来减少 EMI。

    - 问题: 电感器饱和
    - 解决办法: 检查输入电流是否超过饱和电流值,调整电路设计以避免过载。

    总结和推荐


    IHLE-2525CD-5A 是一款非常适合高温环境和高频应用的高性能电感器。其高耐温性、优秀的 DC/DC 能量存储能力和集成的 E 屏蔽使其成为汽车电子和工业应用的理想选择。总体来说,强烈推荐给需要在恶劣条件下工作的应用。
    综上所述,IHLE-2525CD-5A 不仅具备出色的技术指标和广泛的适用范围,而且通过多种先进的设计和功能,确保了卓越的可靠性和耐用性。因此,它是一款非常值得推荐的产品。

IHLE2525CDERR82M5A参数

参数
容差 ±20%
直流电阻(DCR) 7.22mΩ
额定电流 13.8A
Q值 -
测试频率 100KHz
电感值 820nH
饱和电流(LSAT) 16.8A
自谐振频率(SRF) 68.6MHz
长*宽*高 7.47mm(长度)*7.37mm(高度)
通用封装 2525
安装方式 贴片安装
应用等级 汽车级

IHLE2525CDERR82M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLE2525CDERR82M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLE2525CDERR82M5A IHLE2525CDERR82M5A数据手册

IHLE2525CDERR82M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.59
50+ ¥ 11.0715
100+ ¥ 10.5689
250+ ¥ 10.3033
500+ ¥ 10.0484
库存: 950
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 57.95
