VSMY2940GX01

产品分类: 发光二极管
产品描述: Vishay 高速红外线发射二极管, VSMY2940系列, 940nm波长
供应商型号: 3778040
供应商: 海外现货
标准整包数: 1

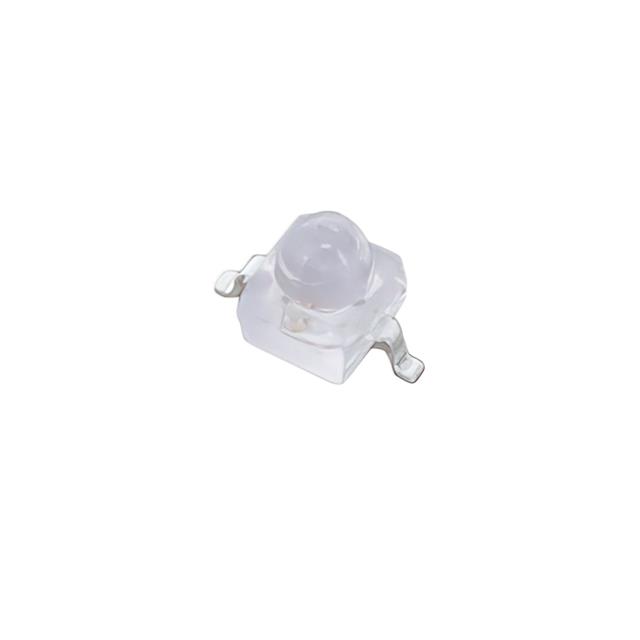

VISHAY INTERTECHNOLOGY 发光二极管 VSMY2940GX01

VSMY2940GX01概述

    高速红外发光二极管:VSMY2940系列

    产品简介


    VSMY2940系列是 Vishay 半导体公司推出的红外发光二极管(IR LED),中心波长为940纳米(nm)。这些LED采用了GaAlAs表面发射芯片技术,具有极高的辐射强度、高光学功率和高速响应的特点,适用于表面贴装技术(SMD)的塑料封装(带透镜)。它们广泛应用于微型光屏障、光电开关、接近传感器等领域。

    技术参数


    VSMY2940系列的主要技术规格如下:
    - 峰值波长:λp = 940 nm
    - 辐射强度:最高可达215 mW/sr(电流1 A)
    - 角度半强度:±10°
    - 正向电压:最高1.8 V(电流100 mA)
    - 最大正向电流:IFM = 200 mA(脉冲电流)
    - 最大浪涌电流:IFSM = 1 A
    - 最大耗散功率:PV = 170 mW
    - 最大结温:Tj = 100 °C
    - 工作温度范围:Tamb = -40 to +85 °C
    - 存储温度范围:Tstg = -40 to +100 °C
    - 焊接温度:Tsd ≤ 260 °C

    产品特点和优势


    VSMY2940系列具有以下独特的功能和优势:
    - 高性能:高辐射强度、高光学功率和高速响应,使其成为高精度应用的理想选择。
    - 极端条件下的可靠性:可在极端的工作和存储温度条件下保持稳定。
    - 快速热恢复:低热阻设计,确保快速散热,提高系统可靠性。
    - 符合行业标准:通过了AEC-Q101认证,适用于汽车和其他高要求的应用环境。
    - 结构紧凑:小尺寸封装,适合空间受限的设计。
    - 匹配探测器:与VEMD2000X01系列探测器相匹配,便于构建完整的传感器模块。

    应用案例和使用建议


    VSMY2940系列在各种应用中有广泛应用,例如:
    - 微型光屏障:可用于安全和自动化系统的光开关和光遮挡检测。
    - 光电开关:适用于自动门、自动扶梯等设备的非接触式传感器。
    - 接近传感器:可以集成到移动设备中,用于物体检测和距离测量。
    使用建议:
    - 确保在应用中正确安装和固定,以避免振动导致的机械应力。
    - 在高温环境下使用时,要注意散热,防止过热损坏。
    - 在高脉冲电流操作时,要严格控制电流和时间,以避免瞬时高温导致LED损坏。

    兼容性和支持


    VSMY2940系列与其对应的探测器VEMD2000X01系列完全兼容,方便构建传感器模块。Vishay提供全面的技术支持,包括产品选型指南、应用笔记和技术文档,确保用户能够轻松上手并有效利用该产品。

    常见问题与解决方案


    根据技术手册,常见的问题及其解决方案如下:
    - 问:如何处理湿度敏感问题?
    - 答:VSMY2940系列采用干包装,设备应在4周内从包装袋中取出。如果受潮,应在焊接前进行干燥处理,干燥条件请参考J-STD-020标准。

    - 问:如何处理过电流损坏问题?
    - 答:使用时要严格按照手册规定的电流限制操作,特别是瞬时脉冲电流,要控制在IFM和IFSM范围内,以防止过热和损坏。

    总结和推荐


    总体而言,VSMY2940系列是一个高度可靠且功能强大的红外发光二极管产品。其高辐射强度、高速响应以及良好的温度适应性,使其非常适合在各种工业和消费电子应用中使用。对于需要高性能、小型化、高可靠性的应用场合,VSMY2940系列无疑是一个理想的选择。强烈推荐在相关应用中考虑使用这款产品。

VSMY2940GX01参数

参数
波长 940nm
测试电流 -
显示颜色 红色
视角 20°
透镜类型 -
Vf-正向电压 1.4V
透镜形状 -
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY2940GX01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY2940GX01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMY2940GX01 VSMY2940GX01数据手册

VSMY2940GX01封装设计

查看详情并下载
Symbol
Footprint
3D Model
