VLMD3100-GS08

产品分类: 发光二极管
产品描述: 650nm 120° 1.8V 10mA 圆形,带平顶 透明 红色 PLCC-2 标准安装,贴片安装 3mm*2.8mm*1.85mm
供应商型号: F-VLMD3100-GS08
供应商: 海外现货
标准整包数: 1500

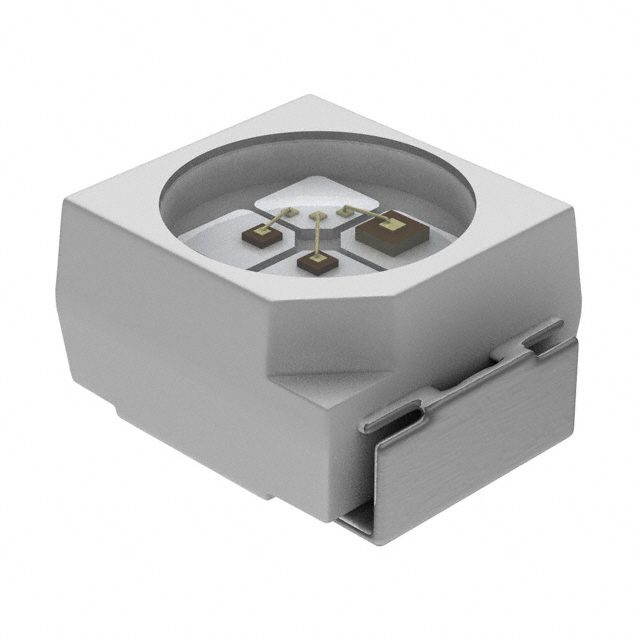

VISHAY INTERTECHNOLOGY 发光二极管 VLMD3100-GS08

VLMD3100-GS08概述


    产品简介


    本技术手册详细介绍了一款标准表面贴装(SMD)LED,型号为VLMD31系列。这类LED主要用于要求亮度和色彩选择严格的场合。其封装形式为PLCC-2,内部设计包含一个镀银的引线框,嵌入在白色的热塑材料中,并填满了透明环氧树脂以增强光反射效果。该产品广泛应用于汽车、通信、音频视频设备、办公设备、液晶显示器背光等多个领域。

    技术参数


    | 参数 | 描述 |

    | 产品类型 | SMD PLCC-2 LED |
    | 角度半强度 | ±60° |
    | 工作电流 | 10 mA |
    | 最大正向电压 | 2.2 V |
    | 反向电压 | 6 V |
    | 最大直流正向电流 | 30 mA |
    | 最大脉冲正向电流 | 0.5 A |
    | 功耗 | 100 mW |
    | 结温 | 100 °C |
    | 操作温度范围 | -40 °C 到 +100 °C |
    | 存储温度范围 | -40 °C 到 +100 °C |
    | 售焊温度 | 260 °C (最长5秒) |
    | 热阻 | 400 K/W |

    产品特点和优势


    - 高亮度:VLMD31系列SMD LED具有出色的亮度,满足了应用中对亮度的要求。
    - 低功耗:其低功耗特性使得它能够在长时间运行时保持较高的能效。
    - 兼容性好:支持自动放置设备,兼容IR回流焊、气相焊和波峰焊工艺,适用于多种制造流程。
    - 颜色一致:同一批次内的色差极小,保证了良好的颜色一致性。
    - 可靠性高:具有2 kV的静电放电(ESD)耐受电压,适用于对可靠性要求高的场合。
    - 认证标准:通过了AEC-Q101认证,符合汽车行业标准。


    应用案例和使用建议


    应用案例
    - 汽车:用于仪表盘和开关的背光照明,确保驾驶者可以在各种环境下清晰看到指示信息。
    - 通信:作为电话和传真机上的指示灯和背光源,增强设备操作界面的易读性。
    - 多媒体设备:音频和视频设备的指示灯和背光源,提升用户体验。
    使用建议
    - 在高温环境中使用时,需要特别注意器件的散热问题,确保不会超过器件的最大工作温度。
    - 使用焊接设备时,要严格控制焊接时间和温度,防止过热损坏器件。
    - 如果需要长时间储存,建议使用干燥盒保存以防止吸湿影响器件性能。

    兼容性和支持


    - 兼容性:该产品兼容自动贴装设备和各种焊接工艺,如IR回流焊、气相焊和波峰焊。可以与不同类型的PCB配合使用,无需额外修改设计。
    - 支持:供应商提供了详细的安装指南和维护说明,还提供技术支持热线(LED@vishay.com),帮助解决安装过程中的任何问题。

    常见问题与解决方案


    1. Q: 在高湿度环境中存储一段时间后,器件失效。
    - A: 需要进行烘烤处理。可以按照制造商推荐的方式,在40°C下烘烤192小时,或在60°C下烘烤96小时。
    2. Q: 设备在使用过程中出现不稳定的发光现象。
    - A: 检查驱动电路的电流是否稳定,是否有其他电子干扰源影响。确认正负极连接正确且无接触不良的情况。

    总结和推荐


    总体来说,VLMD31系列SMD LED以其出色的亮度、可靠的性能和广泛的应用领域,在市场上具备较强的竞争力。其良好的兼容性和多样化的包装选项也使其成为多种应用场景下的理想选择。无论是从技术规格还是应用灵活性上,这款产品都表现出色,非常推荐在需要高亮度和可靠性的场合使用。

VLMD3100-GS08参数

参数
测试电流 10mA
显示颜色 红色
视角 120°
透镜类型 透明
Vf-正向电压 1.8V
透镜形状 圆形,带平顶
波长 650nm
长*宽*高 3mm*2.8mm*1.85mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLMD3100-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMD3100-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMD3100-GS08 VLMD3100-GS08数据手册

VLMD3100-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
