首页  >  产品百科  >  VLMRGB343-ST-UV-RS

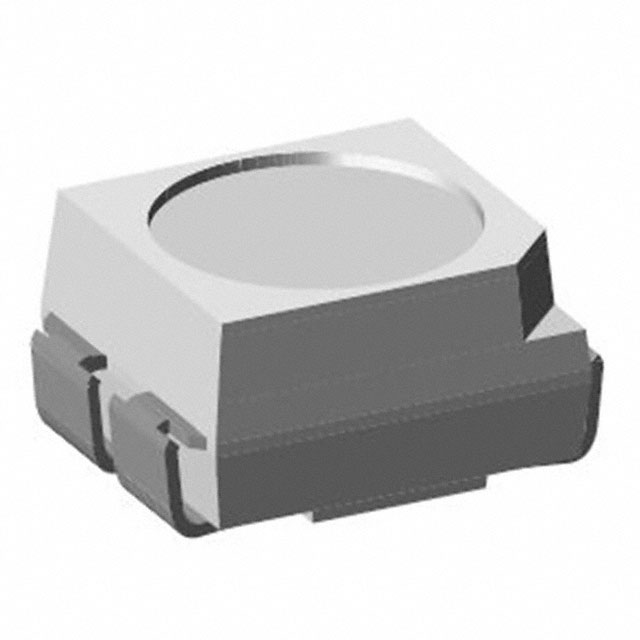

VLMRGB343-ST-UV-RS

产品分类: 发光二极管
产品描述: 625nm(红色),526nm(绿色),470nm(蓝色) 120° 1.8V,3.7V,3.6V 20mA Red,20mA Green,20mA Blue 圆形,带平顶 透明 红,红色,绿,绿色,蓝,蓝色 PLCC-4 贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: UA-VLMRGB343-ST-UV-RS
供应商: 海外现货
标准整包数: 1025
VISHAY INTERTECHNOLOGY 发光二极管 VLMRGB343-ST-UV-RS

VLMRGB343-ST-UV-RS概述

    VLMRGB343 Multi SMD LED RGB技术手册

    1. 产品简介


    VLMRGB343 是 Vishay 半导体公司推出的一款高亮度三色LED器件,适用于高效能和空间受限的应用场景。它被广泛用于视觉效果强调、广告展示、装饰以及一般背光需求。这款LED具备紧凑的封装设计,符合JEDEC级湿度敏感标准2级,并具有AEC-Q101认证,确保了卓越的可靠性和稳定性。

    2. 技术参数


    以下是VLMRGB343的技术规格和性能参数:
    - 基本参数:工作温度范围为-40°C到+100°C;绝对最大额定值包括最大反向电压(12V)、最大正向电流(30mA)和最大功率耗散(75mW)。
    - 红色:
    - 正向电压(典型值):1.8~2.45V
    - 光通量(最小值):140mcd
    - 波长(中心值):625nm
    - 真绿色:
    - 正向电压(典型值):3.7~4.25V
    - 光通量(最小值):285mcd
    - 波长(中心值):526nm
    - 蓝色:
    - 正向电压(典型值):3.6~4.25V
    - 光通量(最小值):100mcd
    - 波长(中心值):470nm

    3. 产品特点和优势


    VLMRGB343的优势在于:
    - 高亮度的三色LED设计。
    - 每种颜色都可以单独控制,提供多种颜色组合。
    - 符合JEDEC湿度敏感标准2级,适合回流焊接。
    - AEC-Q101认证,保证高可靠性。
    - 反向电压承受能力强,达到1kV。
    - 封装设计紧凑,适合狭小空间应用。
    - 材料分类符合环保要求。

    4. 应用案例和使用建议


    - 应用场景:广泛的强调和装饰照明;显示器:全彩信息显示板和视频板;消费类电子产品:LCD背光、PDA和电视等;工业:白色家电如烤箱、微波炉等。
    - 使用建议:确保LED安装时与散热片良好接触,以保证散热效果;在高温环境下使用时应注意控制正向电流以避免热击穿。

    5. 兼容性和支持


    VLMRGB343的设计与IR回流焊接工艺兼容,且包装上包含EIA JEDEC标准标签,方便识别和管理。Vishay公司还提供了详细的存储和运输指导,包括干燥储存条件和湿度吸收后的恢复方法,确保产品的长期稳定性和可靠性。

    6. 常见问题与解决方案


    - 问题1:LED过热导致损坏。
    - 解决方案:减少正向电流或增加散热措施。
    - 问题2:亮度不一致。
    - 解决方案:检查驱动电路是否稳定,并确保所有LED都处于同一工作条件下。
    - 问题3:安装后出现连接不良。
    - 解决方案:重新焊接连接点并确保焊接质量。

    7. 总结和推荐


    VLMRGB343是一款高性能的三色LED,具有高亮度、紧凑封装和多种颜色控制的优势。其出色的可靠性和稳定性使其成为各种应用场景的理想选择。强烈推荐用于需要精确控制多色照明的场合。

VLMRGB343-ST-UV-RS参数

参数
视角 120°
透镜类型 透明
Vf-正向电压 1.8V,3.7V,3.6V
透镜形状 圆形,带平顶
波长 625nm(红色),526nm(绿色),470nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 红,红色,绿,绿色,蓝,蓝色
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-4
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

VLMRGB343-ST-UV-RS厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMRGB343-ST-UV-RS数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMRGB343-ST-UV-RS VLMRGB343-ST-UV-RS数据手册

VLMRGB343-ST-UV-RS封装设计

查看详情并下载
Symbol
Footprint
3D Model
