首页  >  产品百科  >  TLHR5401

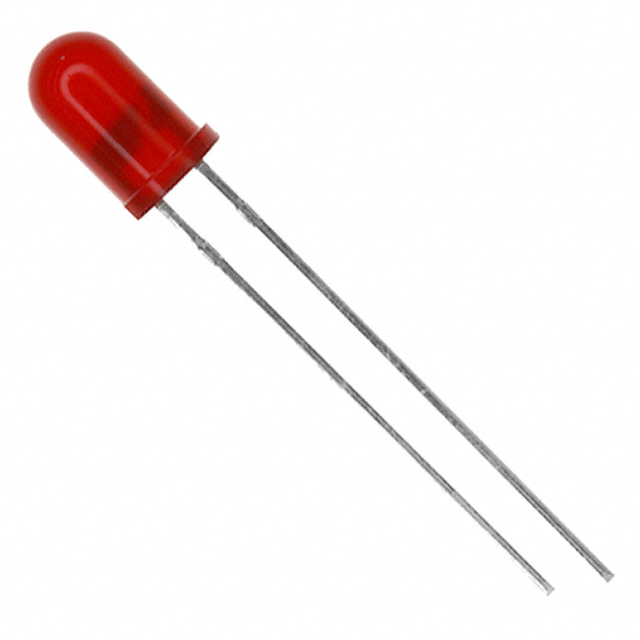

TLHR5401

产品分类: 发光二极管
产品描述: 635nm 60° 2V 10mA 圆形,带圆顶 扩散 红色 标准安装,通孔安装 5mm*5mm*12.8mm
供应商型号: 1045474
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 发光二极管 TLHR5401

TLHR5401概述

    高效LED技术手册

    产品简介


    本技术手册介绍的是Vishay公司的TLHR540、TLHY540和TLHG540系列高效LED。这些LED广泛应用于标准的指示和照明用途。它们具有5毫米的有色扩散塑料封装,具有宽广的视角和高开关对比度。这些LED提供了多种亮度选择,且黄色和绿色的LED还根据波长进行分类,以确保均匀的外观。

    技术参数


    以下是TLHR540、TLHY540和TLHG540系列LED的技术规格:
    | 参数 | TLHR540 | TLHY540 | TLHG540 |
    ||
    | 亮度(mcd) | 1.6 - 20 | 1.6 - 20 | 1.6 - 20 |
    | 波长(nm) | 612 - 625 | 581 - 594 | 562 - 575 |
    | 正向电压(V) | 2.3 - 3.0 | 2.4 - 3.0 | 2.4 - 3.0 |
    | 反向电压(V) | 6 | 6 | 6 |
    | 脉冲电流(A) | 1 | 1 | 1 |
    | 最大功率(mW) | 100 | 100 | 100 |
    | 最大结温(℃) | 100 | 100 | 100 |
    | 工作温度范围(℃) | -40 - 100 | -40 - 100 | -40 - 100 |
    | 储存温度范围(℃) | -55 - 100 | -55 - 100 | -55 - 100 |

    产品特点和优势


    - 多种颜色选择:提供红、黄、绿三种明亮的颜色选择。
    - 标准T-1¾封装:适用于大多数标准电路设计。
    - 小机械公差:保证了高度的精度和一致性。
    - 适合直流和高峰值电流:可以在不同的电源条件下稳定工作。
    - 宽广的视角:便于多角度观察和使用。
    - 亮度分类:根据亮度分为多个等级,方便客户选择。
    - 波长分类:黄色和绿色的LED按波长分组,确保颜色的一致性。

    应用案例和使用建议


    这些LED被广泛应用于状态指示灯、电源开/关指示灯、背景照明、读数照明、维护灯和标识灯等场景。以下是一些建议:
    - 状态指示灯:选择适当亮度的红色LED用于关键系统的状态显示。
    - 背景照明:使用绿色LED作为背光,提供柔和而醒目的视觉效果。
    - 读数照明:使用黄色LED来照亮LCD屏幕或其他需要照明的部件。
    在使用时应注意选择适当的正向电流和工作温度,以避免过热损坏。

    兼容性和支持


    这些LED与各种电路设计兼容,可广泛应用于不同类型的电子设备中。Vishay公司提供全面的技术支持和售后服务,如需更多信息,请联系技术支持邮箱:LED@vishay.com。

    常见问题与解决方案


    以下列出了几个可能遇到的问题及解决办法:
    1. 灯具闪烁不稳定:
    - 检查供电电压是否稳定,避免电压波动导致闪烁。
    2. LED亮度不足:
    - 确认所选LED的亮度等级是否符合应用需求。
    3. 灯具不亮:
    - 检查电路连接是否正确,确认正负极是否接反。

    总结和推荐


    综上所述,TLHR540、TLHY540和TLHG540系列高效LED具有出色的性能和多样化的应用场景,是工业和商业项目中不可或缺的元件。建议在需要高性能LED的应用中优先考虑这些型号。

TLHR5401参数

参数
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 635nm
测试电流 10mA
显示颜色 红色
视角 60°
长*宽*高 5mm*5mm*12.8mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

TLHR5401厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLHR5401数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TLHR5401 TLHR5401数据手册

TLHR5401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.8628
10+ ¥ 1.4677
100+ ¥ 1.3548
500+ ¥ 1.2645
1000+ ¥ 1.2645
库存: 8767
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.67
