VLMU1610-365-135

产品分类: 发光二极管
产品描述: Vishay UVLED, VLMU1610系列, 370nm波长
供应商型号: 2627815
供应商: 海外现货
标准整包数: 1

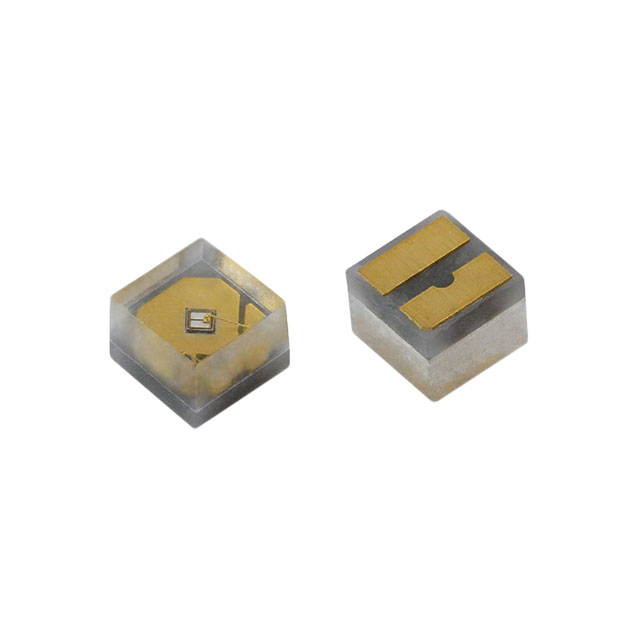

VISHAY INTERTECHNOLOGY 发光二极管 VLMU1610-365-135

VLMU1610-365-135概述

    VLMU1610-365-135 UV SMD LED 技术手册

    产品简介


    VLMU1610-365-135 是 Vishay Semiconductors 生产的一款紫外线(UV)表面贴装(SMD)LED。该产品具有陶瓷基座,配有一个硅树脂透镜,以提供更长的使用寿命。VLMU1610-365-135 的尺寸为 1.6mm x 1.6mm x 1.4mm,在 20mA 电流下的辐射功率可达 26mW,波长范围在 362.5nm 至 370nm 之间。这些特性使其适用于多种工业应用,如工业固化、光催化净化、海报打印固化、假币检测、血液检测和指甲及牙齿固化。

    技术参数


    - 尺寸:1.6mm x 1.6mm x 1.4mm
    - 辐射功率:20mA 时典型值为 23mW,最大值为 26mW;60mA 时典型值为 63mW
    - 峰值波长:20mA 时典型值为 367nm
    - 正向电压:20mA 时典型值为 3.5V
    - 工作电流:最大 60mA
    - 封装类型:SMD 陶瓷中功率
    - 半强度角:±67.5°
    - 静电放电保护:2000V
    - 热阻:53 K/W
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    - 焊接温度:260°C

    产品特点和优势


    1. 陶瓷SMT封装:确保更高的可靠性和耐用性。
    2. 硅树脂透镜:提高使用寿命和稳定性。
    3. 高辐射功率:在 20mA 和 60mA 时分别达到 23mW 和 63mW,适用于各种需要高功率光源的应用。
    4. 宽波长范围:362.5nm 至 370nm,适合多种光化学反应。
    5. 抗静电设计:保护 LED 免受静电损坏。
    6. 良好的热管理:通过降低热阻来提高散热效果,延长使用寿命。

    应用案例和使用建议


    1. 工业固化:适用于光固化涂料、胶水和其他材料的快速固化。
    2. 光催化净化:用于空气净化器中的光催化反应。
    3. 海报打印固化:用于 UV 喷墨打印机中的快速固化过程。
    4. 指甲和牙齿固化:用于美甲店和牙科诊所中的快速固化。
    使用建议:
    - 在使用前,确保设备存储条件符合标准(湿度≤60%RH),避免长时间暴露在潮湿环境中。
    - 定期检查设备是否受到静电影响,必要时进行 ESD 防护。
    - 确保焊接温度不超过 260°C,以防止损坏 LED。

    兼容性和支持


    - 兼容性:适用于多种电路板和制造工艺。
    - 支持:Vishay 提供详细的焊接工艺和存储指南,并附带技术支持。

    常见问题与解决方案


    1. LED 无法正常发光
    - 检查正负极连接是否正确。
    - 检查焊接温度是否符合标准。
    - 确认 LED 是否受到静电影响,如有必要,使用 ESD 保护措施。
    2. 辐射功率不足
    - 检查输入电流是否达到推荐值。
    - 检查 LED 封装是否有损伤。
    - 重新焊接或更换新的 LED。

    总结和推荐


    VLMU1610-365-135 UV SMD LED 在设计和性能方面表现出色,适用于多种工业和医疗应用。其高辐射功率、耐用性和可靠性使其在市场上具有很强的竞争力。强烈推荐用于需要高功率紫外线光源的应用场合。用户在使用过程中应注意遵守安全指导,并保持良好的存储条件,以充分发挥其性能。

VLMU1610-365-135参数

参数
透镜类型 无色不扩散
Vf-正向电压 3.5V
透镜形状 方形
波长 367nm
测试电流 60mA
显示颜色 紫罗兰
视角 135°
长*宽*高 1.6mm*1.6mm*1.38mm
通用封装 SMD-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLMU1610-365-135厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMU1610-365-135数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMU1610-365-135 VLMU1610-365-135数据手册

VLMU1610-365-135封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.3938
10+ ¥ 10.4678
25+ ¥ 10.4678
50+ ¥ 9.3791
100+ ¥ 9.2116
500+ ¥ 9.2116
库存: 1550
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.39
直接购买
加入购物车
