VLMG3102-GS08

产品分类: 发光二极管
产品描述: 569nm 120° 2.2V 10mA 圆形,带平顶 透明 绿色 PLCC-2 标准安装,贴片安装 3mm*2.8mm*1.85mm
供应商型号: 30C-VLMG3102-GS08 2-PLCC
供应商: 云汉优选
标准整包数: 1

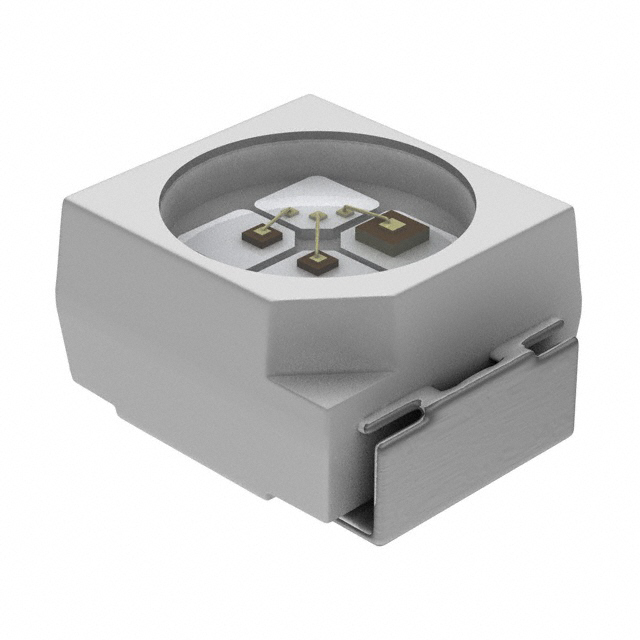

VISHAY INTERTECHNOLOGY 发光二极管 VLMG3102-GS08

VLMG3102-GS08概述


    产品简介


    VLMH310, VLMO310, VLMY310, VLMG310系列LED
    VLMH310, VLMO310, VLMY310, VLMG310 系列是由 Vishay 半导体公司设计的表面贴装(SMD)光二极管(LED),适用于电信、音频视频设备及办公设备等领域的指示灯和背光源。这些产品采用PLCC-2封装,是一种常见的表面安装器件,具有卓越的亮度和低功耗的特点。该系列涵盖了琥珀色、橙色、黄色和绿色四种颜色,能够满足不同的应用场景需求。

    技术参数


    - 产品类型: SMD LED
    - 主要颜色: 琥珀色、橙色、黄色、绿色
    - 包装形式: SMD PLCC-2
    - 绝对最大额定值:
    - 反向电压: 6V
    - 直流正向电流: 20mA
    - 脉冲正向电流 (tp ≤ 10μs): 0.34A
    - 功率耗散: 56mW
    - 结温: 100°C
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +100°C
    - 焊接温度: Tsd ≤ 260°C
    - 热阻 (至空气): 400K/W
    - 光电和电气特性:
    - 正向电流: 20mA
    - 正向电压: 2.0V 至 2.8V
    - 反向电流: 10μA
    - 结电容: 15pF
    - 半强度角: ±60°

    产品特点和优势


    - 高亮度: VLM.310 系列LED具备较高的亮度输出,可满足高可见度需求。
    - 低功耗: 在保证亮度的同时,低功耗使得产品更节能。
    - 兼容性强: 这些LED与自动放置设备兼容,且适用于红外焊接、蒸气相焊接和波峰焊接工艺。
    - 耐用性好: 该系列LED的最高工作温度可达100°C,适用于广泛的环境条件。
    - 低封装容差: 电压和亮度的容差均较低,确保一致的产品性能。
    - 宽应用范围: 可应用于多种设备的指示灯和背光源,涵盖电信、消费电子等多个领域。

    应用案例和使用建议


    应用案例
    1. 电信设备: 指示灯和背光源应用于电话和传真机中。
    2. 音频/视频设备: 指示灯和背光源应用于音响、电视等设备。
    3. 办公设备: 用于各种办公设备的指示灯和背光源。
    4. LCD背光源: 用于LCD显示器、开关和符号的背光源。
    使用建议
    - 设计布局: 在电路设计时,建议为每个LED提供充足的散热空间,以避免过热导致性能下降。
    - 匹配驱动器: 针对不同亮度需求选择合适的驱动器,确保LED在最佳状态下工作。
    - 连接可靠性: 采用合适的焊料和焊接工艺确保LED与PCB的良好连接,例如双波峰焊接或回流焊接工艺。

    兼容性和支持


    - 兼容性: VLMH310, VLMO310, VLMY310, VLMG310系列LED与EIA和ICE标准封装兼容,并支持红外焊接、蒸气相焊接和波峰焊接过程。
    - 技术支持: Vishay半导体提供了详尽的技术文档和支持服务,包括焊接指南和使用手册。如有任何疑问,请联系技术支持部门。

    常见问题与解决方案


    1. LED亮度不足
    - 原因: 驱动电流不足或LED损坏。
    - 解决办法: 检查驱动电路,确保电流足够,并确认没有损坏的LED。
    2. 焊接过程中出现虚焊
    - 原因: 焊接温度不够或焊接时间不足。
    - 解决办法: 调整焊接温度和时间,确保每个焊点充分熔化并冷却后才能移动。
    3. 温度过高导致LED失效
    - 原因: 散热不良。
    - 解决办法: 确保足够的散热设计,如增加散热片或采用高导热材料。

    总结和推荐


    VLMH310, VLMO310, VLMY310, VLMG310 系列LED具有优异的亮度、高可靠性和宽泛的工作温度范围,广泛适用于多种电子设备。通过其卓越的光学和电气特性,这些LED非常适合用于各类指示灯和背光源。此外,其良好的兼容性和多样的颜色选项使其成为市场上的一个强劲竞争者。因此,强烈推荐在需要高亮度、低功耗且广泛应用范围的场合使用这些产品。

VLMG3102-GS08参数

参数
透镜形状 圆形,带平顶
波长 569nm
测试电流 10mA
显示颜色 绿色
视角 120°
透镜类型 透明
Vf-正向电压 2.2V
长*宽*高 3mm*2.8mm*1.85mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLMG3102-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMG3102-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMG3102-GS08 VLMG3102-GS08数据手册

VLMG3102-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5258
100+ ¥ 0.3289
750+ ¥ 0.286
1500+ ¥ 0.2486
库存: 5143
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 0.52
直接购买
加入购物车
