VSMB1940ITX01

产品分类: 发光二极管
产品描述: 940nm 120° 1.35V 0805 贴片安装
供应商型号: VSMB1940ITX01
供应商: 云汉优选
标准整包数: 10

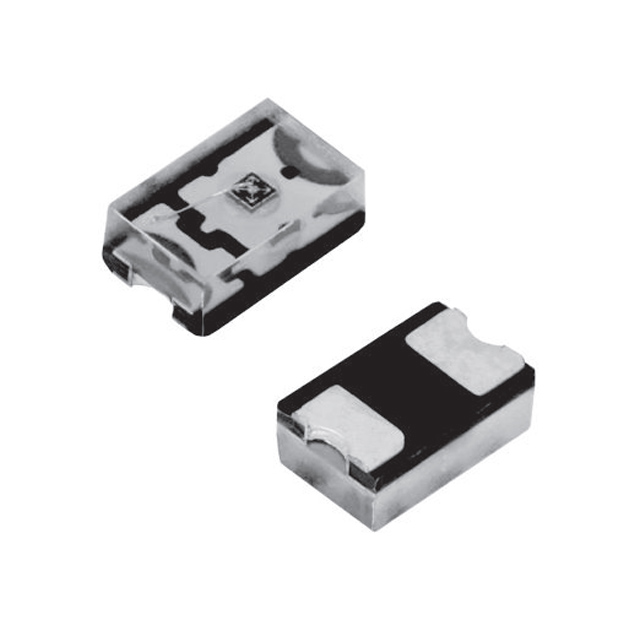

VISHAY INTERTECHNOLOGY 发光二极管 VSMB1940ITX01

VSMB1940ITX01概述

    VSMB1940ITX01 高速红外发光二极管技术手册

    产品简介


    VSMB1940ITX01 是 Vishay Semiconductors 生产的一款高速红外发光二极管(Infrared Emitting Diode),采用 GaAlAs 双异质结构。此产品专为表面贴装设计(Surface Mount Technology,SMT),并且非常适合于汽车应用、低空间需求下的高功率发射器以及高性能的透射或反射传感器。

    技术参数


    - 尺寸:2mm × 1.25mm × 0.85mm
    - 峰值波长:λp = 940 nm
    - 半强度角:ϕ = ± 60°
    - 绝对最大额定值
    - 反向电压 (VR):5 V
    - 正向电流 (IF):100 mA
    - 峰值正向电流 (IFM):200 mA
    - 瞬时正向电流 (IFSM):1 A
    - 功率耗散 (PV):160 mW
    - 结温 (Tj):110 °C
    - 操作温度范围 (Tamb):-40 °C 至 +105 °C
    - 存储温度范围 (Tstg):-40 °C 至 +110 °C
    - 焊接温度 (Tsd):260 °C
    - 热阻:JESD 51 RthJA = 270 K/W

    产品特点和优势


    - AEC-Q101 资格认证:适合汽车应用
    - 高可靠性:适用于高脉冲电流操作
    - 高辐射功率和高辐射强度:适用于低空间需求的应用
    - 高散热性能:结温高达110°C,保证长时间稳定运行
    - 低前向电压:降低功耗
    - 快速响应:典型上升时间和下降时间分别为15ns

    应用案例和使用建议


    - 汽车应用:例如遥控车门解锁系统、车载防盗系统等
    - 低空间应用:适用于对体积有严格要求的便携式设备
    - 传感器应用:用于透射或反射传感器的红外光源
    使用建议:
    - 在组装过程中,要确保焊接温度不超过260°C,并遵循推荐的回流焊曲线(见图9)。
    - 对于高湿度环境下储存的产品,在安装前需进行预烘处理以避免湿气吸收。

    兼容性和支持


    - 兼容性:与标准0805封装的SMT工艺完全兼容
    - 支持服务:Vishay Semiconductors 提供详尽的技术文档和支持,包括详细的电气特性和性能指标,以及常见问题解答

    常见问题与解决方案


    - 问题1:产品包装袋内的湿度指示器变色
    - 解决方案:将产品放置在烘箱中,在40°C(+ 5°C)、RH<5%条件下干燥192小时
    - 问题2:安装后红外信号不稳定
    - 解决方案:检查焊接是否牢固,确保接地良好,以及电路布局是否合理

    总结和推荐


    综上所述,VSMB1940ITX01 是一款性能优异、可靠性高的红外发光二极管。它具备高辐射功率、快速响应、宽工作温度范围和低功耗等优势。特别是在汽车应用和低空间需求下表现尤为突出。我们强烈推荐这款产品给需要高性能红外光源的设计者和工程师们。

VSMB1940ITX01参数

参数
透镜形状 -
波长 940nm
测试电流 -
显示颜色 -
视角 120°
透镜类型 -
Vf-正向电压 1.35V
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VSMB1940ITX01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB1940ITX01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMB1940ITX01 VSMB1940ITX01数据手册

VSMB1940ITX01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.9031
库存: 3051
起订量: 110 增量: 1
交货地:
最小起订量为:10
合计: ¥ 49.03
