首页  >  产品百科  >  TLLG4401-AS12

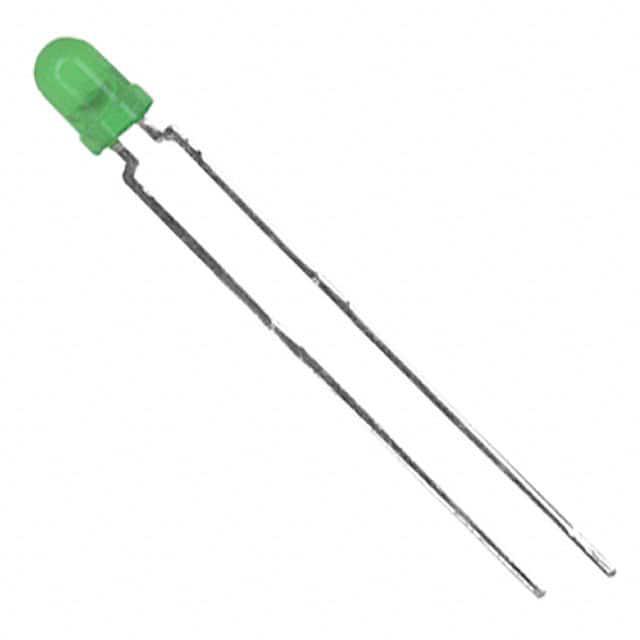

TLLG4401-AS12

产品分类: 发光二极管
产品描述: 569nm 50° 1.9V 2mA 圆形,带圆顶 扩散 绿色 标准安装,通孔安装 2.9mm*2.9mm*6.1mm
供应商型号: ECO-TLLG4401-AS12
供应商: 海外现货
标准整包数: 2000
VISHAY INTERTECHNOLOGY 发光二极管 TLLG4401-AS12

TLLG4401-AS12概述

    Vishay Semiconductors LED Technical Manual

    产品简介


    Vishay Semiconductors 提供的低电流LED系列,型号包括TLLG440、TLLR440和TLLY440。这些产品采用直径为3毫米的散射封装,适用于低功耗直流电路。该系列产品提供了多种颜色选择(红色、黄色和绿色),具有高亮度和低功耗的特点,同时具有CMOS/MOS兼容性。

    技术参数


    - 电源电压 (VR):最高可达6V。
    - 直流正向电流 (IF):最大7mA。
    - 脉冲正向电流 (IFSMT):在10μs内可达150mA。
    - 功率消耗 (PV):最大值为20mW(当环境温度不超过84°C)。
    - 热阻 (RthJA):800K/W。
    - 工作温度范围 (Tamb):-40°C至+100°C。
    - 存储温度范围 (Tstg):-55°C至+100°C。

    产品特点和优势


    - 低功耗:设计用于低功耗应用。
    - 高亮度:在正向电流为2mA时,红、黄、绿三种颜色分别能达到1.2mcd和2mcd的亮度。
    - 兼容性强:支持CMOS和MOS接口,适用于广泛的电子系统。
    - 可靠性高:在高温环境下仍能保持稳定性能。

    应用案例和使用建议


    - 应用案例:可以用于需要低功耗且高亮度指示的应用,如消费电子产品、医疗设备、汽车仪表盘等。
    - 使用建议:在选择型号时需注意颜色分类,确保其符合具体应用要求。例如,红色和黄色适用于信号灯或报警指示,而绿色则适合于环境光较亮的情况。

    兼容性和支持


    - 兼容性:与标准3mm LED插座兼容,适用于大多数现代电路板设计。
    - 支持:制造商提供详尽的技术支持文档和咨询服务,帮助客户解决应用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:LED不发光。
    - 解决方案:检查电路连接是否正确,确认电源电压在允许范围内,检查LED正负极是否接反。

    2. 问题:LED发光强度不足。
    - 解决方案:增加驱动电流,但注意不要超过最大允许值。同时确保LED处于正常工作温度范围内。

    总结和推荐


    总体来看,TLLG440、TLLR440和TLLY440系列LED非常适合需要低功耗且高性能的应用场景。这些产品不仅具有出色的亮度表现和低功耗特性,还具备良好的热稳定性,是设计者们的理想选择。因此,我们强烈推荐这些产品用于需要稳定光源的应用场合。

TLLG4401-AS12参数

参数
透镜形状 圆形,带圆顶
波长 569nm
测试电流 2mA
显示颜色 绿色
视角 50°
透镜类型 扩散
Vf-正向电压 1.9V
长*宽*高 2.9mm*2.9mm*6.1mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 卷带包装

TLLG4401-AS12厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLLG4401-AS12数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TLLG4401-AS12 TLLG4401-AS12数据手册

TLLG4401-AS12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1115 ¥ 0.9442
20000+ $ 0.1115 ¥ 0.9442
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 1888.4
直接购买
加入购物车
