VSMG2020X01

产品分类: 发光二极管
产品描述: Vishay 高速红外线发射二极管, 870nm波长, ±12°半强
供应商型号: VSMG2020X01
供应商: 国内现货
标准整包数: 5

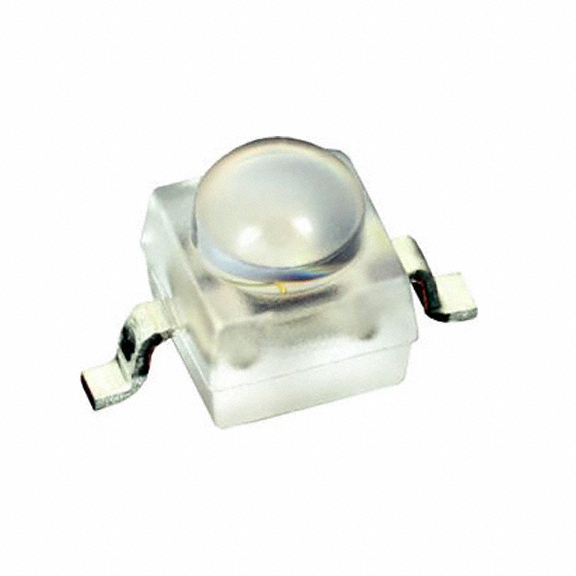

VISHAY INTERTECHNOLOGY 发光二极管 VSMG2020X01

VSMG2020X01概述

    高速红外发光二极管 VSMG2000X01 和 VSMG2020X01 技术手册

    1. 产品简介


    VSMG2000X01 和 VSMG2020X01 系列是 Vishay Semiconductors 生产的红外发射二极管(IR LED),采用 GaAlAs 材料制成,峰值波长为 850 nm。这些二极管适用于表面贴装(SMD)安装,具备高辐射功率和高速响应特性,适用于多种红外应用场合。

    2. 技术参数


    - 峰值波长: 850 nm
    - 角半强度角: ± 12°
    - 最大反向电压: 5 V
    - 最大正向电流: 100 mA
    - 峰值正向电流: 200 mA (脉冲时间 100 μs)
    - 浪涌正向电流: 1 A (脉冲时间 100 μs)
    - 最大耗散功率: 170 mW
    - 存储温度范围: -40°C 至 +100°C
    - 焊接温度: ≤ 260°C
    - 热阻: 250 K/W
    电气特性:
    - 正向电压:
    - IF = 100 mA, tp = 20 ms: 1.25 V ~ 1.7 V
    - IF = 1 A, tp = 100 μs: 2.3 V
    - 反向电流 (VR = 5 V): 10 μA
    - 结电容 (VR = 0 V, f = 1 MHz): 125 pF
    光输出特性:
    - 辐射强度:
    - IF = 100 mA, tp = 20 ms: 20 mW/sr ~ 60 mW/sr
    - IF = 1 A, tp = 100 μs: 350 mW/sr
    - 辐射功率 (IF = 100 mA, tp = 20 ms): 40 mW
    - 波长带宽 (IF = 30 mA): 35 nm

    3. 产品特点和优势


    - 高可靠性: AEC-Q101 认证,适用于严苛的应用环境。
    - 高辐射功率: 高达 350 mW/sr 的辐射强度,适用于远距离传输。
    - 高速响应: 具备优秀的瞬态响应性能,适用于快速数据传输应用。
    - 适应性强: 可以在不同条件下保持稳定的性能,例如温度变化和脉冲电流操作。
    - 兼容性强: 与 VEMD2000X01 系列探测器匹配,便于组装。

    4. 应用案例和使用建议


    应用场景:
    - IrDA 兼容数据传输: 适用于短距离无线数据传输。
    - 红外照明 (CCTV): 用于安全监控系统中的红外补光。
    - 光障碍和光电开关: 用于检测物体的运动和位置。
    - 编码器: 用于电机和机械系统的角度和位置检测。
    使用建议:
    - 在设计电路时,需要考虑驱动电流和温度的影响,以确保 LED 的稳定工作。
    - 使用带有散热片的 PCB 设计,以提高热管理和可靠性。
    - 定期进行性能测试和校准,以确保长期稳定性。

    5. 兼容性和支持


    这些红外发射二极管与 VEMD2000X01 系列探测器相匹配,便于组装成完整的红外通信模块。Vishay 提供全面的技术支持,包括产品手册、样品和设计指南。

    6. 常见问题与解决方案


    - 问题: 正向电压过高。
    - 解决方案: 检查驱动电路的设计,调整电阻值以限制电流。
    - 问题: 辐射强度下降。
    - 解决方案: 检查驱动条件,确认温度和电流是否在推荐范围内。
    - 问题: 温度过高导致损坏。
    - 解决方案: 使用散热片或优化 PCB 布局,增加散热能力。

    7. 总结和推荐



    总结

    :
    VSMG2000X01 和 VSMG2020X01 红外发射二极管凭借其高辐射功率、高速响应和高可靠性,在多种红外应用中表现出色。这些产品适合用于数据传输、红外照明和传感器应用中。
    推荐:
    强烈推荐使用这些红外发射二极管,特别是在需要高精度和高性能的红外通信和检测应用中。Vishay Semiconductors 提供的技术支持和质量保证使其成为市场上非常有竞争力的选择。

VSMG2020X01参数

参数
透镜类型 -
Vf-正向电压 1.45V
透镜形状 圆顶
波长 850nm
测试电流 -
显示颜色 -
视角 24°
长*宽*高 2.3mm*2.3mm*2.8mm
通用封装 SMD-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMG2020X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMG2020X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMG2020X01 VSMG2020X01数据手册

VSMG2020X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
