VSMB2948SL

产品分类: 发光二极管
产品描述: Vishay 红外线发射二极管, 960nm波长, ±25°半强
供应商型号: 2504201
供应商: 海外现货
标准整包数: 5

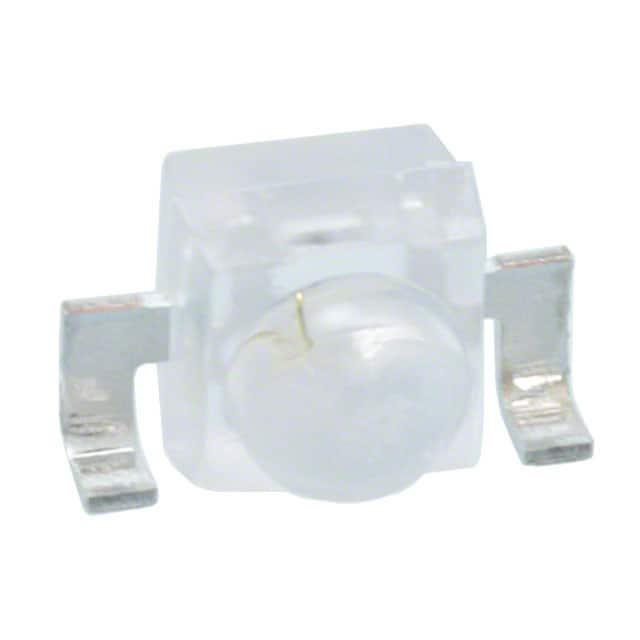

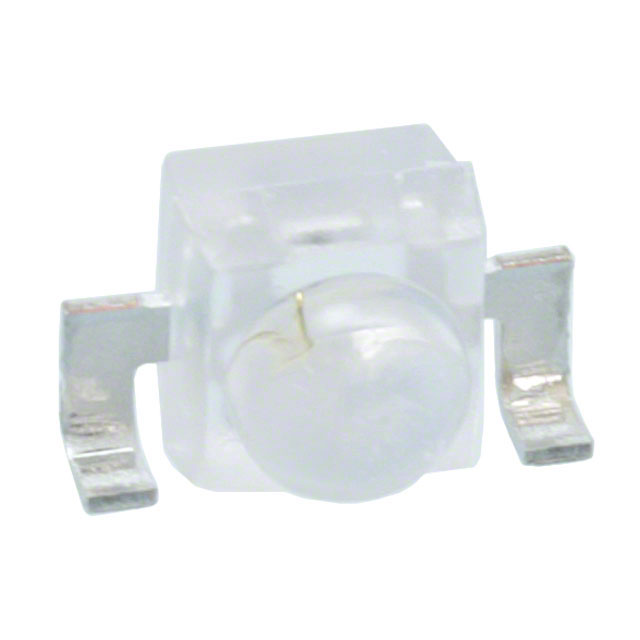

VISHAY INTERTECHNOLOGY 发光二极管 VSMB2948SL

VSMB2948SL概述

    高速红外发光二极管 VSMB2948SL 技术手册

    产品简介


    VSMB2948SL 是 Vishay Semiconductors 推出的一款高速红外发光二极管,采用镓铝砷(GaAlAs)多量子阱(MQW)技术制造,波长为 940 纳米。该器件具有高辐射功率和高速响应的特点,适合表面贴装(SMD)。其设计适用于多种需要高效红外发射的应用领域,如遥控系统和触摸屏面板。

    技术参数


    以下是 VSMB2948SL 的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 峰值波长 940 nm |
    | 半强度角 | ±25 deg |
    | 正向电流 | 100 mA |
    | 反向电压 5 | V |
    | 正向电压(典型) | 1.15 | 1.35 | 1.6 | V |
    | 辐射强度(IF=100 mA) | 10 | 20 | 30 | mW/sr |
    | 升降时间 | 15 ns |
    | 调制带宽 23 | MHz |
    工作环境:
    - 结温范围:-40°C 至 +100°C
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C

    产品特点和优势


    VSMB2948SL 的显著特点是其高辐射功率和高可靠性,使其在红外应用中表现出色。具体优势包括:
    - 表面贴装封装,便于自动化生产;
    - 多量子阱技术保证了高效的红外发射;
    - 具有快速响应时间(15 ns),适合高速信号传输;
    - 匹配探测器 VEMD2023SLX01 和 VEMT2023SLX01,确保系统集成的一致性;
    - 符合 JEDEC 标准,MSL 2a 等级,便于处理和存储。

    应用案例和使用建议


    VSMB2948SL 广泛应用于远程控制和红外触摸屏面板中。在远程控制系统中,它可以作为发送端的红外光源,配合相应的接收器实现远距离信号传输。对于触摸屏面板,该器件能够提供精确的定位信号。
    使用建议:
    - 在高频操作时,确保电路设计能够支持脉冲电流;
    - 使用前检查并遵守干燥处理规范,以防止因湿气吸收导致损坏;
    - 安装时注意方向性,避免安装错误影响性能。

    兼容性和支持


    VSMB2948SL 与 VEMD2023SLX01 和 VEMT2023SLX01 系列探测器兼容,便于构建完整的红外通信系统。Vishay 提供全面的技术支持和服务,包括产品选型指导、样品供应和技术咨询。

    常见问题与解决方案


    1. 问题:如何避免湿气对器件的影响?
    解决方法:存储于干燥环境中,确保湿度低于 60%,并在焊接前进行适当的干燥处理。
    2. 问题:如何选择合适的正向电流?
    解决方法:根据应用需求选择,通常 100 mA 已足够满足大多数情况下的性能要求。
    3. 问题:如何测试峰值波长?
    解决方法:使用光谱仪测量辐射强度随波长的变化曲线,确定峰值位置。

    总结和推荐


    总体而言,VSMB2948SL 是一款高性能的红外发光二极管,非常适合需要高效率和稳定性的应用场合。其紧凑的设计和卓越的性能使其在市场上具备较强的竞争力。强烈推荐此产品用于远程控制和触摸屏系统中,但用户需注意遵循正确的安装和维护规程。

VSMB2948SL参数

参数
透镜类型 -
Vf-正向电压 1.35V
透镜形状 圆顶
波长 940nm
测试电流 -
显示颜色 红色
视角 50°
长*宽*高 2.3mm*2.55mm*2.3mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMB2948SL厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB2948SL数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMB2948SL VSMB2948SL数据手册

VSMB2948SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.6895
10+ ¥ 2.7951
100+ ¥ 2.5044
500+ ¥ 2.5044
1000+ ¥ 2.5044
库存: 2970
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.95
