VLMY1500-GS08

产品分类: 发光二极管
产品描述: Vishay 黄光LED, 1005 (0402)封装, 波长597 nm, 1 x 0.5 x 0.35mm
供应商型号: VLMY1500-GS08
供应商: 云汉优选
标准整包数: 10

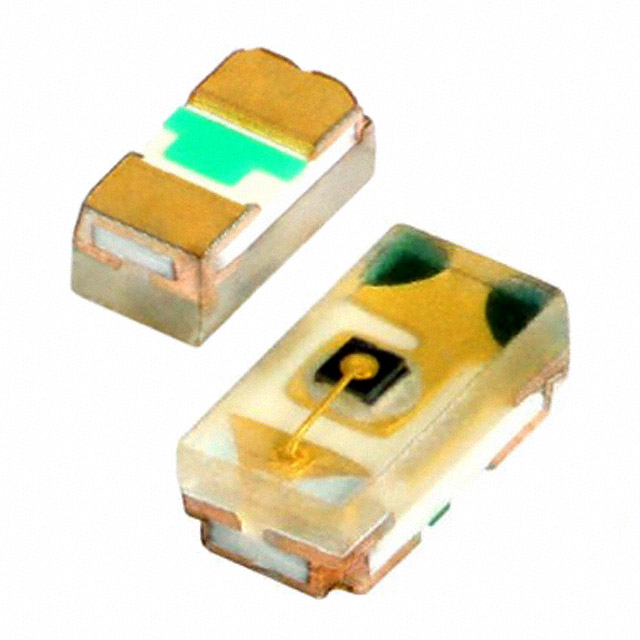

VISHAY INTERTECHNOLOGY 发光二极管 VLMY1500-GS08

VLMY1500-GS08概述

    概览
    Vishay Semiconductors新推出的ChipLED系列采用业界最小的表面贴装封装(SMD 0402)。该系列LED提供了优异的性能和可靠性,适用于小规模、高亮度的产品,适合恶劣环境下的稳定运行。本文将详细介绍该系列产品的基本特性和技术参数,并探讨其优势、应用场景及兼容性等方面的信息。

    产品简介


    类型和功能
    本系列涵盖超亮LED(Ultra bright LED),其典型型号包括VLMS150x、VLMO1500、VLMY150x、VLMG1500等,具有多种颜色选择:超级红、软橙、黄色、黄绿色、真绿色和蓝色。这些LED器件均具备极高的亮度和紧凑的设计,非常适合用于小型化产品中。
    应用领域
    该系列LED广泛应用于各种高科技产品中,如手机显示屏、工业控制系统的显示面板、交通信号灯以及各种彩色效果显示设备。

    技术参数


    以下是部分关键的技术参数摘要:
    | 参数名称 | 超级红 | 软橙 | 黄色 | 黄绿色 | 真绿色 | 蓝色 |
    | :: | :: | :: | :: | :: | :: | :: |
    | 尺寸 (mm) | 1.0 x 0.5 x 0.35 | 1.0 x 0.5 x 0.35 | 1.0 x 0.5 x 0.35 | 1.0 x 0.5 x 0.35 | 1.0 x 0.5 x 0.35 | 1.0 x 0.5 x 0.35 |
    | 光强 (mcd) | 18-180 | 45-280 | 28-180 | 18-112 | 28-280 | 11.2-71 |
    | 波长 (nm) | 631 | 598-612 | 587-597 | 567.5-576.5 | 520-535 | 470-475 |
    | 正向电压 (V) | 1.80-2.40 | 1.80-2.40 | 1.80-2.40 | 1.90-2.40 | 2.50-3.10 | 2.65-3.15 |
    | 逆向电流 (μA) | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 |

    产品特点和优势


    1. 超薄设计:极低的高度仅为0.35毫米,使LED能够安装在更紧凑的空间内。
    2. 高可靠性:基于高性能的PCB技术,确保长期使用中的稳定性。
    3. 宽视场角:提供±65°的半强度角,使得即使在不同角度下也能保持较好的视觉效果。
    4. 多样化颜色:提供多种颜色选项,适应不同应用场景的需求。
    5. 卓越的工作性能:在各种温度和湿度条件下均可保持良好的工作状态。

    应用案例和使用建议


    这些LED非常适合用于需要高度集成的小型设备,如智能手机屏幕背光、汽车仪表盘上的指示灯和各种便携式电子设备。在设计阶段,需要注意保证良好的散热设计,以避免过热影响LED寿命。此外,在进行焊接时应严格按照推荐的焊料曲线进行,以确保焊接质量。

    兼容性和支持


    本系列LED产品与红外回流焊工艺兼容,预处理符合JEDEC® 2a标准。Vishay Semiconductors提供了详尽的技术文档和在线技术支持,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. LED闪烁或不稳定
    - 解决方案:检查供电电压是否稳定,确认正负极接线正确无误。

    2. LED光强不足
    - 解决方案:增加驱动电流,注意不要超过绝对最大额定值,且保持适当的冷却措施。

    总结和推荐


    总体而言,Vishay Semiconductors的新一代ChipLED系列凭借其紧凑尺寸、高亮度、宽工作温度范围及多样化的颜色选择,为各行业提供了一个高效可靠的解决方案。我们强烈推荐在小型化电子产品设计中使用这些LED,以提升产品的整体性能和市场竞争力。
    希望上述信息对您有所帮助!如果您有任何其他问题或需要进一步的信息,请随时联系我们。

VLMY1500-GS08参数

参数
测试电流 20mA
显示颜色 黄色
视角 130°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 592nm
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLMY1500-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMY1500-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMY1500-GS08 VLMY1500-GS08数据手册

VLMY1500-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
