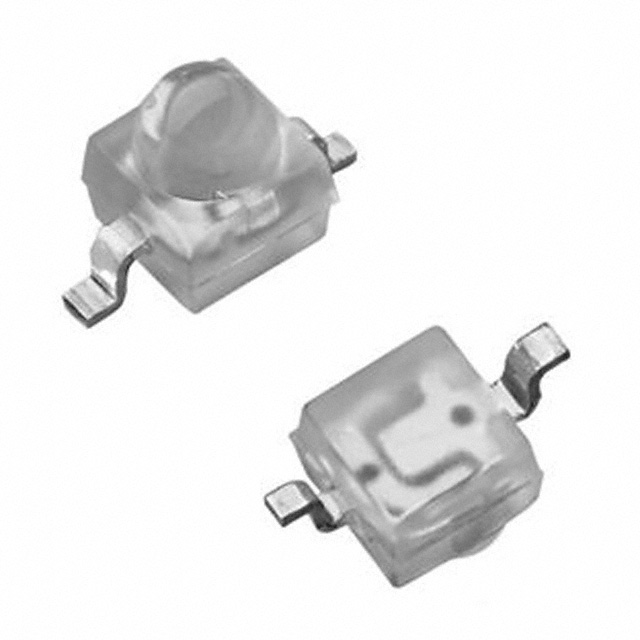

VSMY2850G

产品分类: 发光二极管
产品描述: Vishay 红外发光二极管, 870nm波长, ±10°半强
供应商型号: 30C-VSMY2850G 2-SMD,鸥翼
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 发光二极管 VSMY2850G

VSMY2850G概述

    VSMY2850RG 和 VSMY2850G 高速红外发光二极管

    产品简介


    VSMY2850RG 和 VSMY2850G 是 Vishay 半导体公司推出的高速红外发光二极管(IR LED),它们属于 SurfLightTM 系列产品。该系列红外发光二极管基于 GaAlAs 表面发射芯片技术,具有极高的辐射强度、高光功率和高速度。这些红外发光二极管以清晰的无色塑料封装(带透镜)形式提供,适用于表面贴装技术(SMD)。

    技术参数


    - 峰值波长 (λp):850 nm
    - 正向电压 (VF):
    - IF = 100 mA,tp = 20 ms 时:1.6 V 至 1.9 V
    - IF = 1 A,tp = 100 μs 时:2.8 V 至无限制
    - 反向电压 (VR):5 V
    - 正向电流 (IF):
    - 持续工作:100 mA
    - 峰值电流:200 mA(tp/T = 0.5,tp = 100 μs)
    - 瞬态电流:1 A(tp = 100 μs)
    - 功率耗散 (PV):190 mW
    - 热阻 (RthJA):250 K/W
    - 工作温度范围 (Tamb):-40°C 至 +85°C
    - 存储温度范围 (Tstg):-40°C 至 +100°C
    - 辐射强度 (Ie):
    - IF = 100 mA,tp = 20 ms 时:70 mW/sr 至 125 mW/sr
    - IF = 1 A,tp = 100 μs 时:1000 mW/sr 至无限制
    - 半强度角 (ϕ):±10°
    - 波长半宽度 (Δλ):30 nm
    - 上升时间 (tr):10 ns
    - 下降时间 (tf):10 ns

    产品特点和优势


    VSMY2850RG 和 VSMY2850G 的主要特点和优势包括:
    - 高可靠性:采用先进的 GaAlAs 表面发射芯片技术,确保长期稳定运行。
    - 高辐射强度:峰值辐射强度可达 125 mW/sr,适合需要高强度光源的应用。
    - 高速度:上升时间和下降时间仅为 10 ns,适合高频操作。
    - 适应高脉冲电流:能承受高达 200 mA 的峰值正向电流。
    - 兼容性好:与 VEMD2500X01 系列检测器匹配良好,便于集成。

    应用案例和使用建议


    这些红外发光二极管广泛应用于多种场合,如:
    - 微型光屏障:用于检测物体通过的小型设备。
    - 光电开关:实现非接触式开关功能。
    - 近距传感器的光源:用于接近感应。
    - 红外照明:适用于红外成像系统。
    使用建议:
    - 在设计电路时,确保电源能够提供所需的脉冲电流,避免电压不足导致LED损坏。
    - 使用合适的散热措施,防止长时间工作导致温度过高。
    - 保持环境温度在制造商推荐的范围内,以确保最佳性能。

    兼容性和支持


    - 兼容性:与 VEMD2500X01 系列检测器兼容。
    - 支持:Vishay 提供详尽的技术支持,可以通过 `emittertechsupport@vishay.com` 获取帮助。

    常见问题与解决方案


    - 问题1: 温度过高怎么办?
    - 解决方法:确保使用适当的散热措施,如增加散热片或优化PCB布局。

    - 问题2: 发射强度不理想?
    - 解决方法:检查工作电流是否符合要求,调整电路以达到最佳工作状态。

    总结和推荐


    VSMY2850RG 和 VSMY2850G 高速红外发光二极管具备高可靠性和出色的性能指标,特别适用于要求高辐射强度和快速响应速度的应用。无论是光屏障、光电开关还是红外传感器,这款产品都能满足需求。因此,强烈推荐使用这款产品。

VSMY2850G参数

参数
透镜类型 透明
Vf-正向电压 1.65V
透镜形状 圆形
波长 850nm
测试电流 100mA
显示颜色 红色
视角 20°
长*宽*高 2.3mm*2.3mm*2.82mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY2850G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY2850G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMY2850G VSMY2850G数据手册

VSMY2850G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.497
100+ ¥ 2.002
500+ ¥ 1.815
1500+ ¥ 1.716
3000+ ¥ 1.628
6000+ ¥ 1.551
库存: 62
起订量: 1 增量: 6000
交货地:
最小起订量为:1
合计: ¥ 2.49
