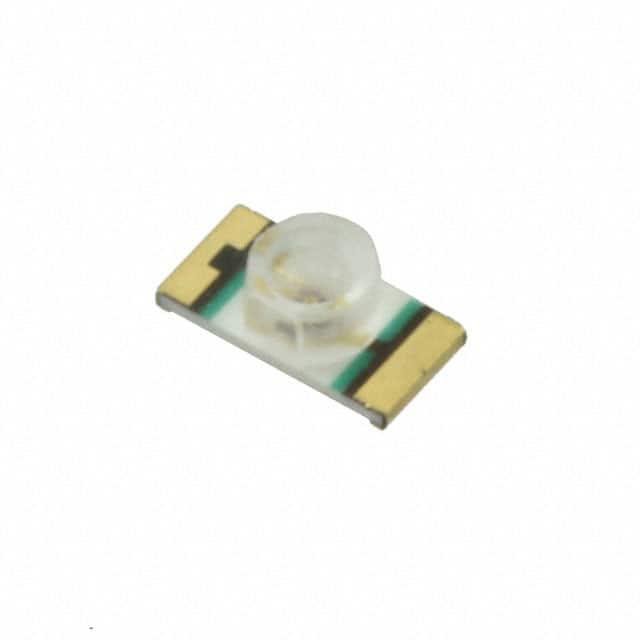

VSMY12940

产品分类: 发光二极管
产品描述: Vishay 高速红外线发射二极管, 960nm波长, ±40°半强
供应商型号: 2504145
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 发光二极管 VSMY12940

VSMY12940概述

    高速红外发光二极管VSMY12940技术手册

    1. 产品简介


    产品类型:
    VSMY12940是一款基于GaAlAs表面发射芯片技术的高速红外发光二极管,具有940纳米的峰值波长。作为Vishay公司的SurfLightTM系列的一部分,这款产品广泛应用于多种光电子领域。
    主要功能:
    VSMY12940可用于各种近程应用的发射器、红外触摸面板、光电断路器和光学开关。
    应用领域:
    - 接近传感器应用
    - 红外触摸面板
    - 光电断路器
    - 光学开关

    2. 技术参数


    | 参数 | 基本值 |

    | 光电强度(Ie) | 2.3 至 130 mW/sr |
    | 半强度角(ϕ) | ± 40° |
    | 峰值波长(λp) | 940 nm |
    | 上升时间(tr) | 10 ns |
    | 反向电压(VR) | 5 V |
    | 正向电流(IF) | 70 mA |
    | 最大正向脉冲电流(IFS) | 1 A |
    | 功耗(PV) | 140 mW |
    | 结温(Tj) | 100°C |
    | 工作温度范围(Tamb) | -40至+85°C |
    | 存储温度范围(Tstg) | -40至+100°C |

    3. 产品特点和优势


    产品特点:
    - 表面贴装型(SMD)封装,便于组装。
    - 高可靠性,高光电强度,极高的辐射强度。
    - 宽广的工作温度范围,适合恶劣环境下的应用。
    - 极快的响应时间(10 ns),适用于高速信号传输。
    优势:
    - 极高的光电强度(最高可达130 mW/sr),非常适合对信号强度要求较高的应用。
    - 快速的上升时间(10 ns)和下降时间(10 ns),保证了高效能的应用表现。
    - 表面贴装技术提高了生产效率,减少了人工操作的需求。

    4. 应用案例和使用建议


    应用案例:
    - 触摸屏面板: VSMY12940可用于构建高精度的红外触摸屏,通过光电中断原理检测手指位置。
    - 接近传感器: 在智能家居系统中用于自动感应人体靠近并触发相应动作。
    使用建议:
    - 在设计电路时,应确保电源和驱动电路能够提供足够的电流以保持设备的正常运行。
    - 在可能的情况下,增加散热片来降低工作温度,提高设备寿命。
    - 使用SMT工艺贴装,确保回流焊温度不超过260°C,避免损坏内部结构。

    5. 兼容性和支持


    VSMY12940采用标准的SMD封装,易于与其他通用组件集成。制造商提供了详细的技术支持文档,包括使用说明、常见问题解答和技术支持联系信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法点亮 | 检查电源连接和正向电流设置,确认是否符合规定。 |
    | 工作温度超出规定范围 | 使用散热装置,确保工作温度处于规定范围内。 |
    | 设备在长时间工作后亮度下降 | 确保良好的散热条件,避免过热。 |

    7. 总结和推荐


    VSMY12940是一款高性能的红外发光二极管,具有高光电强度、快速响应时间和宽广的工作温度范围。其卓越的性能使其成为各种光学应用的理想选择,尤其适用于触摸屏面板和接近传感器等应用场合。尽管价格较高,但考虑到其优良的品质和可靠性,强烈推荐使用此产品。

VSMY12940参数

参数
视角 80°
透镜类型 -
Vf-正向电压 1.6V
透镜形状 圆形
波长 940nm
测试电流 -
显示颜色 红色
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY12940厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY12940数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMY12940 VSMY12940数据手册

VSMY12940封装设计

查看详情并下载
Symbol
Footprint
3D Model
