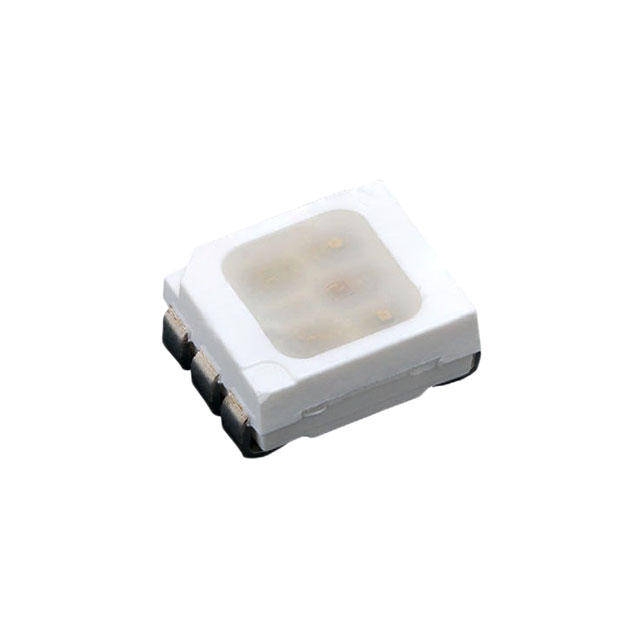

VLMRGB6112-00-GS08

产品分类: 发光二极管
产品描述: Vishay RGBLED, PLCC 6封装, 波长476(蓝色)nm,534(绿色)nm,629(红色)nm, 3.2 x 2.8 x 1.45mm
供应商型号: 2889664
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 发光二极管 VLMRGB6112-00-GS08

VLMRGB6112-00-GS08概述

    VLMRGB611.. 高亮度三色LED技术手册

    产品简介


    VLMRGB611..是一款高亮度三色(红、绿、蓝)LED,主要用于汽车内部照明、RGB显示屏及背光显示。采用流行的3528 SMD封装形式,具有白色反射层和拉姆伯特辐射特性。这种PLCC-6封装方式允许每个芯片独立驱动,适用于各种颜色混合的应用场合,提供从-40°C到+110°C的宽温度范围内的高可靠性。

    技术参数


    - 基本参数:
    - 封装: SMD PLCC-6
    - 角度半强度: ± 60°
    - 工作温度范围: -40°C 到 +110°C
    - 峰值正向电流: IFM 100 mA
    - 热阻 (结至焊点): RthJP 170 K/W
    - 热阻 (结至环境): RthJA 210 K/W
    - 静电释放电压: HBM VESD 2000 V
    - 红色LED参数:
    - 发光强度: 560 至 920 mcd
    - 波长: 618 至 629 nm
    - 正向电压: 1.8 至 2.4 V
    - 反向电流: IR < 10 μA
    - 绿色LED参数:
    - 发光强度: 900 至 1800 mcd
    - 波长: 519 至 534 nm
    - 正向电压: 2.7 至 3.6 V
    - 反向电压: VR < 1.2 V
    - 蓝色LED参数:
    - 发光强度: 180 至 450 mcd
    - 波长: 463 至 476 nm
    - 正向电压: 2.7 至 3.6 V
    - 反向电压: VR < 1.2 V

    产品特点和优势


    1. 独立控制每个芯片:采用6针SMD LED封装,每个芯片可以独立控制,实现精确的颜色调节。
    2. 高亮度和宽色域覆盖:利用AlInGaP和InGaN芯片技术,可产生高亮度且宽泛的颜色覆盖。
    3. 宽温工作范围:在-40°C到+110°C的极端温度下依然保持高可靠性。
    4. 抗腐蚀性:出色的抗硫化能力,保证长期稳定运行。
    5. ESD保护:高达2kV的静电释放耐受电压,确保长期使用寿命。
    6. 通过AEC-Q101认证:符合汽车级标准,适合高可靠性需求的应用。

    应用案例和使用建议


    1. 汽车内饰照明:可在汽车内部装饰灯和氛围灯中应用,提供多样化的色彩选择。
    2. 显示屏:可用于全彩色信息显示屏和视频墙,展示丰富的内容。
    3. 消费电子产品:作为LCD背光源、PDA和电视显示器的一部分,提供高质量的照明效果。
    使用建议:
    - 确保在焊接过程中遵守正确的焊接曲线,以避免过高的焊接温度导致LED损坏。
    - 使用湿度防护袋运输和存储,以防止湿气吸收影响性能。
    - 在实际安装时,确保良好的散热设计,特别是高密度LED板应用时。

    兼容性和支持


    VLMRGB611..兼容IR回流焊接,具备AEC-Q101认证,适用于汽车电子和其他需要高可靠性的工业应用。制造商提供了详细的文档和焊接曲线图,帮助客户正确使用和维护该产品。

    常见问题与解决方案


    1. LED光强度不足:
    - 检查电源电压是否符合要求,调整正向电流确保在适当范围内。
    - 确认焊接过程无虚焊或冷焊,必要时重新焊接。
    2. 颜色偏移:
    - 由于波长范围的微小差异,建议从同一批次的LED中挑选颜色相近的产品进行组合使用。
    - 重新校准设备,确保LED颜色匹配。

    总结和推荐


    VLMRGB611..高亮度三色LED以其独特的技术和优势,在汽车内饰、显示面板和消费电子等领域具有广泛的应用前景。结合其高可靠性、抗腐蚀性和良好的ESD保护,强烈推荐在各种高要求应用环境中使用。

VLMRGB6112-00-GS08参数

参数
测试电流 20mA
显示颜色 无色,红,红色,绿,绿色,蓝,蓝色
视角 120°
透镜类型 扩散
Vf-正向电压 2V,3.1V,3V
透镜形状 带平顶,矩形
波长 630nm(红色),518nm(绿色),468nm(蓝色)
长*宽*高 3.2mm*2.8mm*1.65mm
通用封装 PLCC-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLMRGB6112-00-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMRGB6112-00-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMRGB6112-00-GS08 VLMRGB6112-00-GS08数据手册

VLMRGB6112-00-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
