VSMY2853RG

产品分类: 发光二极管
产品描述: Vishay 高速红外线发射二极管, 870nm波长, ±28°半强
供应商型号: VSMY2853RG
供应商: 国内现货
标准整包数: 25

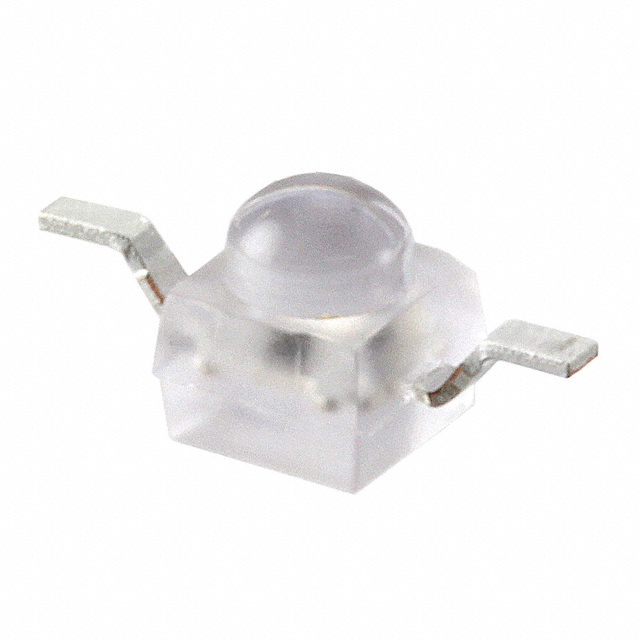

VISHAY INTERTECHNOLOGY 发光二极管 VSMY2853RG

VSMY2853RG概述

    高速红外发光二极管:VSMY2853系列技术手册

    产品简介


    VSMY2853系列是红外发光二极管,发射波长为850纳米。这些二极管采用GaAlAs表面发射芯片技术,具有极高辐射强度、高光功率和高速响应的特点。它们适用于表面安装(SMD),且封装形式为GW和RGW。VSMY2853系列作为Vishay公司的SurfLightTM系列产品的一部分,广泛应用于数据传输、传感器、触控面板和3D电视等领域。

    技术参数


    - 峰值波长 (λp): 850纳米
    - 正向电流 (IF): 100毫安
    - 最大反向电压 (VR): 5伏
    - 最大瞬时正向电流 (IFM): 200毫安
    - 最大脉冲正向电流 (IFS): 1安培
    - 工作温度范围: -40°C 到 +85°C
    - 存储温度范围: -40°C 到 +100°C
    - 焊接温度: ≤260°C
    - 热阻 (J-STD-051): 250 K/W
    - 相对辐射强度: 在±28度角度下
    - 半强度角 (ϕ): ±28度
    - 上升时间 (tr) 和 下降时间 (tf): 10纳秒
    - 正向电压 (VF):
    - IF = 100 mA, tp = 20 ms: 1.65到1.9伏
    - IF = 1 A, tp = 100 μs: 2.9伏
    - 辐射强度 (Ie):
    - IF = 100 mA, tp = 20 ms: 20到50 mW/sr
    - IF = 1 A, tp = 100 μs: 300 mW/sr
    - 辐射功率 (φe): IF = 100 mA, tp = 20 ms: 55 mW
    - 温升系数 (TKVF): -1.45 mV/K (IF = 1 mA) 至 -1.3 mV/K (IF = 10 mA)
    - 光谱带宽 (Δλ): 30纳米
    - 峰值波长温升系数 (TKλp): 0.25纳米/K

    产品特点和优势


    VSMY2853系列具有以下显著特点和优势:
    - 极高的辐射强度和光功率,适合高脉冲电流操作。
    - 适合各种高速应用场合,如数据传输、光学开关和近距传感器。
    - 超薄表面贴装设计,适用于多种应用领域。
    - 高可靠性,经过严苛测试,能够在广泛的环境条件下稳定运行。
    - 与检测器系列VEMD2503X01兼容,便于系统集成。

    应用案例和使用建议


    VSMY2853系列常用于IrDA兼容的数据传输系统,微型光屏障,光电断层器,光学开关,以及3D电视中的IR照明。在使用该产品时,建议进行适当的散热处理,以避免因高温导致的性能下降。同时,注意环境温度对产品寿命的影响。

    兼容性和支持


    该产品主要应用于SMD封装,能够与同一平台上的其他SMD元件配合使用。Vishay公司提供全面的技术支持,包括在线文档、电子邮件咨询和技术支持热线,确保用户能及时获得帮助。

    常见问题与解决方案


    1. 问:产品能否在高温环境下稳定工作?
    答:VSMY2853系列的工作温度范围为-40°C到+85°C,但建议在极端温度下采取适当的散热措施。

    2. 问:如果长时间不使用,如何储存以保持性能?
    答:产品应存放在湿度控制袋内,避免吸收湿气。在焊接前需要根据说明书进行预热处理,以避免因潮湿引起的损坏。

    总结和推荐


    VSMY2853系列高速红外发光二极管凭借其卓越的性能和广泛的适用范围,在多种应用中表现出色。特别适合于高要求的数据传输和光学应用场合。总的来说,VSMY2853系列是一个可靠、高效的解决方案,推荐在相关项目中使用。

VSMY2853RG参数

参数
视角 56°
透镜类型 -
Vf-正向电压 1.65V
透镜形状 圆顶
波长 850nm
测试电流 -
显示颜色 红色
长*宽*高 2.3mm*2.3mm*2.55mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY2853RG厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY2853RG数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMY2853RG VSMY2853RG数据手册

VSMY2853RG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 4.2757
1500+ ¥ 4.2108
3000+ ¥ 4.1191
6000+ ¥ 2.6513
30000+ ¥ 2.5976
库存: 375
起订量: 125 增量: 0
交货地:
最小起订量为:25
合计: ¥ 106.89
