VLMW1301-GS08

产品分类: 发光二极管
产品描述: Vishay 白光LED, SMD封装
供应商型号: VLMW1301-GS08
供应商: 国内现货
标准整包数: 25

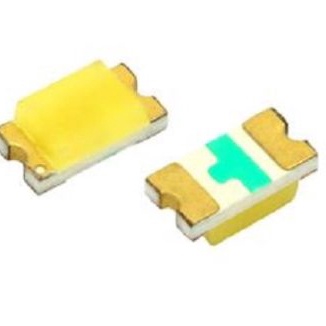

VISHAY INTERTECHNOLOGY 发光二极管 VLMW1301-GS08

VLMW1301-GS08概述


    产品简介


    VLMW1301是Vishay Semiconductors公司生产的0603封装高亮度表面贴装LED(ChipLED)。该系列LED体积小巧,适用于需要在恶劣环境中可靠工作的微小电子产品。它采用了蓝色发光并部分转换为黄色的混合环氧材料,从而产生白光。该产品属于标准系列,具备优异的可靠性,特别适合电信、音频视频设备、办公设备、信息显示板及LCD背光等多种应用场景。

    技术参数


    - 尺寸: 1.6mm x 0.8mm x 0.55mm(长x宽x高)
    - 色温: 典型值7000K
    - 色坐标: 符合CIE 1931坐标
    - 电流: 正向电流IF = 5mA时,发光强度IV为90到180mcd
    - 角度: 半强度角为±65°
    - 电压: 正向电压VF在IF = 5mA时为2.70至3.00V
    - 电流: 反向电流IR在VR = 5V时为10μA
    - 温度范围: 工作温度范围为-20°C到+80°C
    - 储存温度范围: 储存温度范围为-55°C到+105°C
    - 热阻: 热阻RthJA为550K/W

    产品特点和优势


    - 高效率:采用InGaN技术,确保高效能
    - 超薄设计:具有优异的亮度和灵活性
    - 高可靠性:符合EIA标准,基于PCB的设计提高了可靠性
    - 环境适应性强:能够在较宽的温度范围内工作(-20°C到+80°C)
    - 兼容性好:兼容回流焊接工艺
    - 质量认证:符合JEDEC Level 2a预处理标准

    应用案例和使用建议


    VLMW1301适用于多种应用场景,如电信设备、音频和视频设备、办公设备以及室内和室外信息显示板。例如,在信息显示板的应用中,其高亮度和宽视角使得即使在户外也能清晰可见。
    使用建议:
    - 在安装过程中应遵循严格的ESD预防措施,以避免静电损坏。
    - 存储和运输时应放置于防潮袋内,避免吸收湿气。
    - 对于长时间未使用的设备,在重新焊接前应进行干燥处理。

    兼容性和支持


    VLMW1301符合EIA标准,可以方便地与其他标准组件一起使用。厂商提供详细的存储和运输指南,以及干燥处理建议。对于技术支持问题,可联系Vishay官方邮箱:LED@vishay.com。

    常见问题与解决方案


    问题1: 设备在储存后无法正常工作。
    - 解决方案: 检查设备是否经过充分干燥。如需重新焊接,确保在672小时内完成焊接,否则需进行干燥处理。
    问题2: 发光强度不足。
    - 解决方案: 检查驱动电流是否达到规定值。若电流正常但仍不亮,可能是生产过程中的批次差异导致的。

    总结和推荐


    VLMW1301是一款高性能的0603封装LED,具有卓越的亮度、宽视角和高可靠性。其兼容性良好,能够广泛应用于多个领域。虽然在存储和使用过程中需要注意湿度控制和ESD保护,但这些问题均可通过适当的措施有效解决。综上所述,强烈推荐该产品给需要高可靠性、高效能LED的应用场合。

VLMW1301-GS08参数

参数
透镜类型 扩散
Vf-正向电压 2.85V
透镜形状 带平顶,矩形
波长 7μm(K)
测试电流 5mA
显示颜色 冷色,黄色
视角 130°
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLMW1301-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMW1301-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMW1301-GS08 VLMW1301-GS08数据手册

VLMW1301-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 3.0675
50+ ¥ 2.9757
100+ ¥ 2.8862
250+ ¥ 2.799
1000+ ¥ 2.7151
3000+ ¥ 1.3122
库存: 2225
起订量: 175 增量: 0
交货地:
最小起订量为:100
合计: ¥ 288.62
