首页  >  产品百科  >  IHLP2525CZER1R0M01

IHLP2525CZER1R0M01

产品分类: 贴片电感
产品描述: 100KHz 2MHz 22A 11A 16 1μH 10mΩ ±20% SMD 贴片安装 6.86mm*6.47mm*3mm
供应商型号: 31M-IHLP2525CZER1R0M01
供应商: 云汉优选
标准整包数: 1

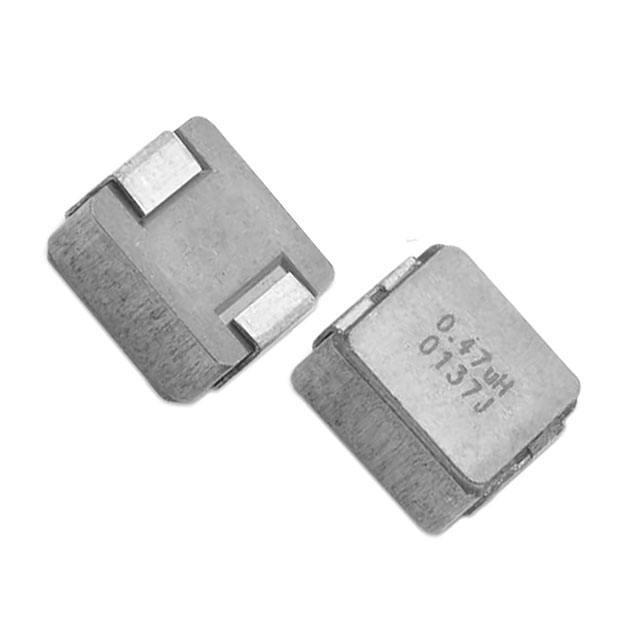

VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525CZER1R0M01

IHLP2525CZER1R0M01概述

    Vishay IHLP-2525CZ-01 商用电感器技术手册

    1. 产品简介


    Vishay的IHLP-2525CZ-01是一款商用电感器,属于高饱和系列,主要用于工业和消费电子领域的电源管理。它采用了屏蔽结构设计,能够在-55°C到+125°C的工作温度范围内保持稳定的性能。此型号电感器特别适合用于便携式电子设备、服务器、笔记本电脑和其他需要高效能源存储和转换的应用场合。

    2. 技术参数


    - 额定电压:75 V(直流)
    - 标称电感值:0.1 µH 至 10 µH
    - 电感容差:±20%
    - 最大直流电流:25 A 至 105 A(不同电感值下有所差异)
    - 电阻值:1.5 mΩ 至 105 mΩ(不同电感值下有所差异)
    - 自谐振频率:400 MHz 至 16 MHz(不同电感值下有所差异)
    - 工作温度范围:-55°C 至 +125°C

    3. 产品特点和优势


    - 最小高度:仅有3.0 mm,使其成为同类产品中体积最小的之一。
    - 卓越的DC/DC能量存储能力:能够处理高达5 MHz的工作频率,适用于各种滤波电感应用。
    - 低DCR/μH比值:在同一封装尺寸内提供最低的DCR/μH比值。
    - 高瞬态电流处理能力:能够在不发生饱和的情况下处理高瞬态电流。
    - 低噪声水平:复合材料结构使其具有极低的“嗡嗡”声。

    4. 应用案例和使用建议


    - 典型应用:便携式电子设备、服务器、笔记本电脑、电池供电设备以及分布式电力系统中的DC/DC转换器。
    - 使用建议:由于电感器的温度对性能有显著影响,设计电路时需要考虑散热措施,如增加散热片或优化电路布局。此外,为了确保最佳性能,应验证电感器在实际应用中的工作温度。

    5. 兼容性和支持


    - 兼容性:由于该电感器具有广泛的工作电压范围和温度范围,它可以轻松集成到多种电子系统中。
    - 支持:Vishay提供了详尽的技术文档和支持服务,包括在线资源和客户技术支持热线。对于更复杂的应用问题,可以通过magnetics@vishay.com联系技术支持。

    6. 常见问题与解决方案


    - 问题:电感器在高温环境下表现出异常的损耗。
    - 解决方案:检查电路布局和散热设计,确保电感器工作温度不超过125°C。
    - 问题:电感器在特定频率下的性能不稳定。
    - 解决方案:参考性能图表选择合适的电感值,并根据应用需求调整电感器的工作条件。

    7. 总结和推荐


    综上所述,Vishay的IHLP-2525CZ-01是一款性能优越、用途广泛的电感器。其紧凑的设计、卓越的能量存储能力和低损耗特性使其成为许多高要求电子设备的理想选择。无论是用于消费电子产品还是工业控制系统,这款电感器都能提供可靠的性能和良好的散热效果。强烈推荐使用此款电感器来满足您的设计需求。

IHLP2525CZER1R0M01参数

参数
饱和电流(LSAT) 22A
自谐振频率(SRF) 2MHz
容差 ±20%
直流电阻(DCR) 10mΩ
额定电流 11A
Q值 16
测试频率 100KHz
电感值 1μH
长*宽*高 6.86mm*6.47mm*3mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IHLP2525CZER1R0M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525CZER1R0M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525CZER1R0M01 IHLP2525CZER1R0M01数据手册

IHLP2525CZER1R0M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3
10+ ¥ 2.5
30+ ¥ 2.2
100+ ¥ 1.9
500+ ¥ 1.55
1000+ ¥ 1.46
库存: 10091
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 3
