IHLP2020ABER1R0M01

产品分类: 贴片电感
产品描述: 100KHz 64MHz 10.2A 4.4A 1μH 46.5mΩ ±20% 2020 标准安装,贴片安装 5.49mm*5.18mm*1.2mm
供应商型号: IHLP2020ABER1R0M01
供应商: Avnet
标准整包数: 4000

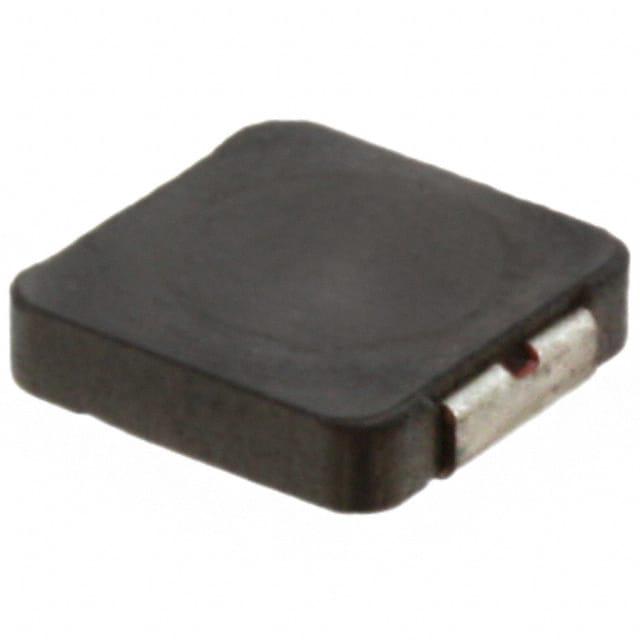

VISHAY INTERTECHNOLOGY 贴片电感 IHLP2020ABER1R0M01

IHLP2020ABER1R0M01概述


    产品简介


    IHLP-2020AB-01 高饱和度电感器
    IHLP-2020AB-01 是 Vishay Dale 生产的一款高饱和度电感器,属于商业级线圈系列。它采用屏蔽结构设计,具备低DCR/μH值,能够在高瞬态电流下稳定工作且不会饱和。该电感器在复合结构上表现出极低的嗡嗡声,并具有优异的温度稳定性,适用于高达 5 MHz 的直流/直流能量存储和滤波电感器应用。主要应用于便携式电脑、服务器、电池供电设备以及 FPGA 的 DC/DC 转换器等领域。

    技术参数


    - 额定电流(A)
    - 最大热限制电流:13.5 A(0.10 μH)
    - 最大饱和电流:35 A(0.10 μH)
    - 直流电阻(mΩ)
    - 标称值:4.32 mΩ(0.10 μH)
    - 最大值:4.60 mΩ(0.10 μH)
    - 自谐振频率(MHz)
    - 256 MHz(0.10 μH)
    - 电感值(μH)
    - 0.10 μH、0.47 μH、1.0 μH、2.2 μH、3.3 μH、4.7 μH
    - 工作温度范围
    - -55 °C 至 +125 °C
    - 最大额定电压
    - 50 V(施加在电感器两端)

    产品特点和优势


    1. 屏蔽结构:有效降低电磁干扰。
    2. 最低DCR/μH:在同类尺寸中提供最低的直流电阻比,提高效率。
    3. 高饱和电流处理能力:能够应对瞬态电流冲击而不饱和。
    4. 超低噪声:复合材料结构减少了运行时的噪音。
    5. 出色的温度稳定性:保证了在极端温度条件下的稳定性能。

    应用案例和使用建议


    - 便携式电脑和服务器:适用于电池供电设备,如笔记本电脑、桌面电脑和服务器。
    - 高电流POL转换器:在分布式电源系统中用于DC/DC转换。
    - 滤波电感器:用于频率高达30 MHz的滤波应用。
    使用建议:
    - 确保电路设计和组件布局合理,适当增加PCB走线的宽度和厚度,以减少热效应对电感器的影响。
    - 在高负载条件下进行温度测试,确保电感器温度不超过125°C。

    兼容性和支持


    - 兼容性:适合于各种便携式设备和高性能计算平台。
    - 支持和维护:请联系 Vishay 官方技术支持部门 magnetics@vishay.com 获取更多支持。

    常见问题与解决方案


    - 问题1:电感器发热严重。
    - 解决方案:检查电路设计,增加散热措施或调整组件布局。

    - 问题2:输出电压不稳定。
    - 解决方案:确保输入电压稳定,检查电感器是否过载,并根据需要调整负载。

    - 问题3:电感值随温度变化波动较大。
    - 解决方案:确认环境温度控制在电感器的额定范围内,选择更稳定的电感型号。

    总结和推荐


    IHLP-2020AB-01 高饱和度电感器以其优秀的温度稳定性和高饱和电流处理能力,在众多应用中表现卓越。特别是在电池供电设备和高电流DC/DC转换器领域,其低DCR和屏蔽结构使其成为理想的解决方案。强烈推荐给需要高效能、低噪声电感器的设计者和工程师。

IHLP2020ABER1R0M01参数

参数
额定电流 4.4A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 10.2A
自谐振频率(SRF) 64MHz
容差 ±20%
直流电阻(DCR) 46.5mΩ
长*宽*高 5.49mm*5.18mm*1.2mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IHLP2020ABER1R0M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2020ABER1R0M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2020ABER1R0M01 IHLP2020ABER1R0M01数据手册

IHLP2020ABER1R0M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
