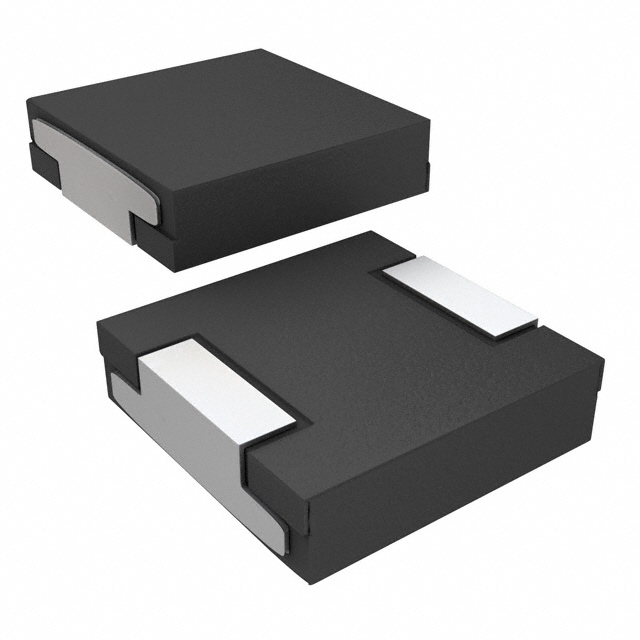

IHLP5050EZER1R8M01

产品分类: 贴片电感
产品描述: 100KHz 40A 19A 1.8μH 4.9mΩ ±20% 5050 贴片安装 13.2mm*12.9mm*5mm
供应商型号: IHLP5050EZER1R8M01
供应商: Avnet
标准整包数: 250
VISHAY INTERTECHNOLOGY 贴片电感 IHLP5050EZER1R8M01

IHLP5050EZER1R8M01概述

    Vishay IHLP-5050EZ-01 技术手册解读

    产品简介


    Vishay IHLP-5050EZ-01 是一款高性能商业级电感器,属于高饱和电流系列。它采用了屏蔽结构设计,具备低电阻率和高频操作能力。这种电感器广泛应用于笔记本电脑、台式机、服务器、便携式电池供电设备以及各种电源转换系统中。

    技术参数


    | 电感值 (μH) | 额定直流电阻 (mΩ) | 最大直流电阻 (mΩ) | 热限制电流 (A) | 饱和电流 (A) |

    | 0.10 | 0.53 | 0.60 | 55 | 118 |
    | 0.22 | 0.64 | 0.80 | 51 | 110 |
    | 0.33 | 0.85 | 1.1 | 42 | 80 |
    | 0.47 | 1.1 | 1.3 | 38 | 65 |
    | 0.56 | 1.3 | 1.5 | 36 | 55 |
    | ... | ... | ... | ... | ... |
    工作环境温度范围:-55°C 至 +125°C

    产品特点和优势


    1. 屏蔽结构:有效防止电磁干扰。
    2. 高频操作:最高频率可达5.0 MHz,适用于高频应用。
    3. 低电阻率:在同类封装尺寸中具有最低的 DCR/μH 比。
    4. 高电流承载能力:可处理高瞬态电流而不会饱和。
    5. 低噪音:由于复合结构设计,产生低噪音。
    6. 高可靠性:经过专利设计和技术优化。

    应用案例和使用建议


    IHLP-5050EZ-01 适用于多种电子设备和电路中,特别是在需要高电流处理能力和低噪音的场合。根据手册提供的应用案例,它常用于电源管理系统中的 DC/DC 转换器,特别是在 FPGA(现场可编程门阵列)供电方面表现出色。
    使用建议:
    - 在设计电路时,确保散热措施到位,避免超过最大工作温度。
    - 根据具体的应用需求选择合适的电感值,以达到最佳性能。

    兼容性和支持


    该电感器与大多数现代电子系统兼容,适用于多种标准应用。厂商提供技术支持,包括但不限于电子邮件咨询服务。

    常见问题与解决方案


    1. 高温下性能下降:确保电路中有良好的散热措施,如散热片和风扇。
    2. 噪音问题:检查安装位置和接地方式,避免不良接触。
    3. 过流保护不足:选择适当的保护装置,如保险丝或断路器。

    总结和推荐


    Vishay IHLP-5050EZ-01 是一款高度可靠且功能强大的电感器,适合多种高要求的电子产品。它的独特设计使其在处理高电流和低噪音方面表现出色。我们强烈推荐将其用于需要高性能电感器的各种电子设备中。

IHLP5050EZER1R8M01参数

参数
Q值 -
测试频率 100KHz
电感值 1.8μH
饱和电流(LSAT) 40A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 4.9mΩ
额定电流 19A
长*宽*高 13.2mm*12.9mm*5mm
通用封装 5050
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IHLP5050EZER1R8M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP5050EZER1R8M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP5050EZER1R8M01 IHLP5050EZER1R8M01数据手册

IHLP5050EZER1R8M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.7669 ¥ 6.6489
500+ $ 0.7508 ¥ 6.5094
1000+ $ 0.7347 ¥ 6.3699
1500+ $ 0.7186 ¥ 6.2304
2000+ $ 0.7025 ¥ 6.0909
库存: 500
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 1662.22
直接购买
加入购物车
