首页  >  产品百科  >  IHLP4040DZER330M8A

IHLP4040DZER330M8A

产品分类: 贴片电感
产品描述: 100KHz 5.79MHz 4.2A 3.7A 33μH 117.7mΩ ±20% 4040 标准安装,贴片安装 10.8mm*10.16mm*4mm
供应商型号: AV-A-IHLP4040DZER330M8A
供应商: Avnet
标准整包数: 500

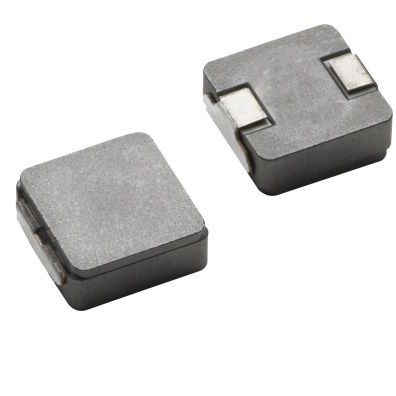

VISHAY INTERTECHNOLOGY 贴片电感 IHLP4040DZER330M8A

IHLP4040DZER330M8A概述


    产品简介


    IHLP-4040DZ-8A 电感器 是由 Vishay Dale 公司生产的高性能电感器系列之一。这款电感器主要用于汽车应用,可以在极端温度环境下工作,最高可达 180°C。该电感器具备屏蔽结构设计,能够有效存储直流/直流能量,并且在高达 1 MHz 至 2 MHz 的频率范围内表现出色。此外,它具有低 DC 电阻(DCR)与高热额定电流能力,适合在汽车引擎控制单元、柴油注射驱动器和噪声抑制电机等领域中广泛应用。

    技术参数


    | 参数 | 值 |

    | 电感值 | 0.47 μH 到 68 μH |
    | 电感容差 | ± 20% |
    | 最大 DC 电阻 | 0.47 μH:1.66 mΩ |
    1.0 μH:3.07 mΩ |
    ... |
    | 额定操作电压 | 75 V |
    | 温度范围 | -55°C 至 +180°C |
    | 工作频率范围 | 1 MHz 至 2 MHz |
    | 饱和电流 | 0.47 μH:28.5 A |
    1.0 μH:24.0 A |
    ... |

    产品特点和优势


    1. 高耐温性:可承受高达 180°C 的高温。
    2. 屏蔽结构:减少电磁干扰,提高可靠性。
    3. 优秀的能量存储能力:适用于高频率下的能量存储和滤波。
    4. 最低的 DCR/μH:同类产品中最低的电阻值,提供更高的能效。
    5. 承受高瞬态电流:无饱和特性,适用于瞬态电流环境。
    6. 低噪音:由于复合材料制造,显著降低噪音。
    7. AEC-Q200 认证:符合汽车级标准,可靠性和耐用性得到保证。

    应用案例和使用建议


    应用案例:
    - 引擎控制单元:用于发动机的稳定电源。
    - 柴油注射驱动器:为高压喷油系统提供稳定电流。
    - 电机噪声抑制:如雨刷、电动座椅、电动后视镜等应用中。
    使用建议:
    - 在高温环境下使用时,需要确保电路设计、组件放置和冷却措施得当,以避免电感器过热。
    - 考虑到电感器的高饱和电流特性,在应用时需要注意避免电流过大导致饱和现象。

    兼容性和支持


    - 兼容性:这款电感器与 Vishay Dale 系列中的其他产品具有良好的兼容性,可以方便地与其他器件组合使用。
    - 支持:制造商提供全面的技术支持和文档资料,包括设计工具和应用指南,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问题:电感器在高温下温度上升过高。
    - 解决方案:优化散热设计,如增加散热片、优化 PCB 设计,以改善散热效果。
    2. 问题:电感器在高频应用中表现不佳。
    - 解决方案:检查频率选择是否合理,确保在电感器的工作频率范围内使用。
    3. 问题:电感器的饱和电流不足。
    - 解决方案:选择更高饱和电流等级的型号,或者重新设计电路,降低负载电流。

    总结和推荐


    综上所述,IHLP-4040DZ-8A 电感器凭借其卓越的耐温性、高效的能量存储能力和低噪音特性,使其成为汽车电子和其他高可靠性应用的理想选择。对于需要在极端温度环境下工作的应用,如汽车引擎控制单元和柴油注射驱动器,它具有很高的推荐价值。如果您正在寻找一款能够在恶劣条件下稳定运行的高品质电感器,IHLP-4040DZ-8A 将是一个明智的选择。

IHLP4040DZER330M8A参数

参数
额定电流 3.7A
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 4.2A
自谐振频率(SRF) 5.79MHz
容差 ±20%
直流电阻(DCR) 117.7mΩ
长*宽*高 10.8mm*10.16mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IHLP4040DZER330M8A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP4040DZER330M8A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP4040DZER330M8A IHLP4040DZER330M8A数据手册

IHLP4040DZER330M8A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5107 ¥ 4.5199
1000+ $ 0.475 ¥ 4.2041
2500+ $ 0.4577 ¥ 4.0508
3500+ $ 0.4401 ¥ 3.8947
5000+ $ 0.426 ¥ 3.7705
9000+ $ 0.4184 ¥ 3.7032
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2259.95
