IHLP2525CZER4R7M01

产品分类: 贴片电感
产品描述: 100KHz 55MHz 10A 5.5A 9 4.7μH 40mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*3mm
供应商型号: 11M-IHLP2525CZER4R7M01
供应商: 云汉优选
标准整包数: 1

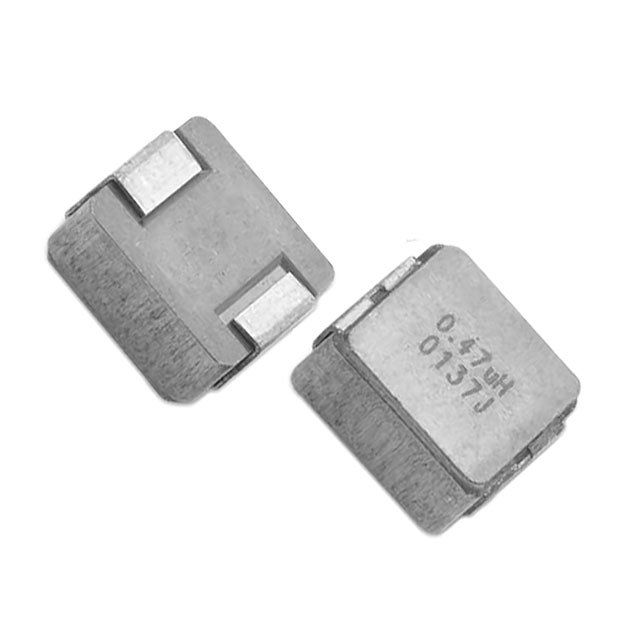

VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525CZER4R7M01

IHLP2525CZER4R7M01概述


    产品简介


    IHLP-2525CZ-01 电感器
    IHLP-2525CZ-01 是 Vishay Dale 公司推出的一款商业级电感器,属于高饱和系列,主要用于电源转换、计算机、服务器及便携式设备等领域。该电感器具有低高度、屏蔽结构等特点,特别适用于高电流的直流到直流转换器和电源模块中。

    技术参数


    IHLP-2525CZ-01 的主要技术参数如下:
    - 封装尺寸:2525(英寸)
    - 最大温度:125°C(在最恶劣的操作条件下)
    - 额定工作电压:75 V
    - 电感值范围:0.10 µH 到 10.0 µH
    - 电阻值:25°C 下典型值 1.5 mΩ 到 105 mΩ,最大值 1.7 mΩ 到 105 mΩ
    - 电流耐受能力:
    - 电流导致温度上升 40°C 时的最大电流:0.10 µH 至 0.15 µH 的最大电流为 32.5 A 和 26 A,依此类推
    - 电感降低 20% 时的最大电流:0.10 µH 至 0.15 µH 的最大电流为 60 A 和 52 A,依此类推
    - 自谐振频率:从 400 MHz 到 16 MHz 不等

    产品特点和优势


    IHLP-2525CZ-01 具备以下几个独特的优势:
    - 最低高度:在该封装下仅有 3.0 mm 高度,适合空间受限的应用场合。
    - 屏蔽结构:有效减少电磁干扰。
    - 低损耗电阻(DCR):在相同封装大小中提供最低的 DCR/μH 比率。
    - 优异的瞬态电流处理能力:能够承受高瞬态电流而不会饱和。
    - 低噪声:采用复合材料结构,降低了运行时的噪音。

    应用案例和使用建议


    IHLP-2525CZ-01 广泛应用于多种设备,如笔记本电脑、服务器、电池驱动设备以及分布式电源系统中的 DC/DC 转换器。对于需要紧凑、高效电感器的应用场景尤为合适。建议设计时考虑电路布局、散热措施以确保电感器能在极端条件下正常工作。

    兼容性和支持


    IHLP-2525CZ-01 可与其他 Vishay 的标准组件兼容,并且公司在技术咨询方面提供了持续的支持。若遇到任何安装或操作上的疑问,可以联系公司的技术支持团队。

    常见问题与解决方案


    IHLP-2525CZ-01 技术手册中列出了一些常见问题及其解决方法,例如:
    - 问题:电感器过热
    - 解决方案:确保散热设计符合要求,适当增加 PCB 散热面积。

    总结和推荐


    总体来说,IHLP-2525CZ-01 在其应用范围内表现出色,具备诸多显著优势。它非常适合用于高电流和高可靠性的应用场景,尤其是在空间和效率要求较高的环境中。鉴于其卓越的性能和广泛的应用场景,强烈推荐选用该型号电感器。

IHLP2525CZER4R7M01参数

参数
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 10A
自谐振频率(SRF) 55MHz
容差 ±20%
直流电阻(DCR) 40mΩ
额定电流 5.5A
Q值 9
长*宽*高 6.86mm*6.47mm*3mm
通用封装 2525
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IHLP2525CZER4R7M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525CZER4R7M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525CZER4R7M01 IHLP2525CZER4R7M01数据手册

IHLP2525CZER4R7M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
