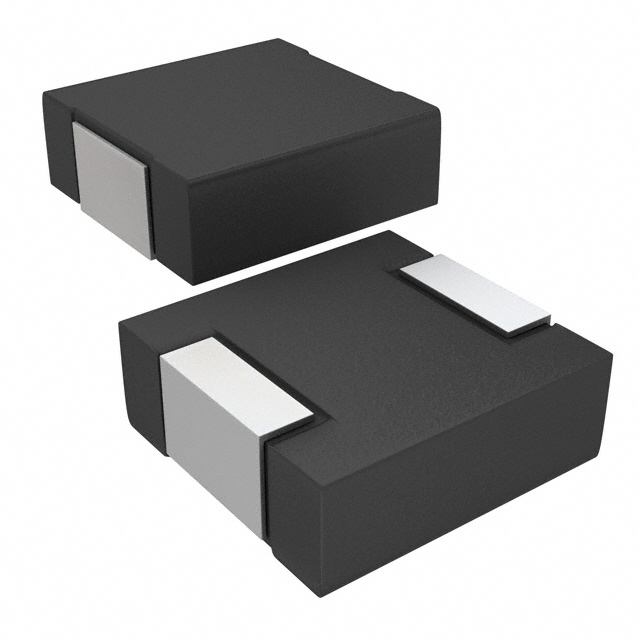

IHLM2525CZERR33M01

产品分类: 贴片电感
产品描述: 100KHz 30A 20A 330nH 3.9mΩ ±20% 2525 贴片安装 6.86mm*6.47mm*3mm
供应商型号: 541-IHLM2525CZERR33M01DKR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLM2525CZERR33M01

IHLM2525CZERR33M01概述

    Vishay Dale IHLM-2525CZ-01 技术手册解析

    1. 产品简介


    Vishay Dale 的 IHLM-2525CZ-01 是一款低高度、高电流电感器,特别适用于封装空间受限的应用。它通过独特的制造工艺提供了出色的直流/交流能量存储能力,非常适合用于直流转换器和其他电力系统应用。这种电感器的主要功能是储存和滤波电流,其广泛应用于个人数字助理(PDA)、笔记本电脑、服务器、高电流电源转换器以及电池驱动设备等领域。

    2. 技术参数


    - 环境温度范围:-55°C 至 +125°C
    - 额定工作电压:75 V(跨电感)
    - DC 电流 (A):会导致约 40°C 温升的电流值
    - DC 电流 (A):会导致 L0 下降约 20% 的电流值
    - 标准电气规格:
    - 电感 (μH):0.10, 0.15, 0.20, 0.22, 0.33, 0.47, 0.68, 0.82, 1.0, 1.5, 2.2, 3.3, 4.7, 6.8, 8.2, 10
    - DCR (mΩ):TYP. 和 MAX.
    - 热评级电流 (A):TYP.
    - 饱和电流 (A):TYP.
    - 自谐振频率 (MHz):TYP.

    3. 产品特点和优势


    - 最低封装高度 (3.0 mm):在同类封装尺寸中具有最小的高度,适合空间受限的设计。
    - 屏蔽结构:能够有效抑制电磁干扰,提高设备的电磁兼容性。
    - 优异的直流/交流能量存储能力:最高可达 5 MHz。
    - 超低直流电阻 (DCR):在同一封装尺寸内提供最低的 DCR/μH 比例。
    - 耐受高瞬态电流尖峰:不会发生饱和现象。
    - 超低噪音:由于复合材料的构造,产生的噪音极低。
    - 环境防护:封装体提供更好的环境防护和防潮性能。
    - 较高的耐压等级:相比于其他类似产品具有更高的绝缘电压。
    - 抗腐蚀包装:适合苛刻环境下的应用,如潮湿、化学品和盐雾环境。

    4. 应用案例和使用建议


    IHLM-2525CZ-01 主要用于便携式电子产品(如笔记本电脑、平板电脑)和高性能服务器中。设计者可以根据具体的应用需求选择合适的电感值和电流额定值。为了确保最佳性能,设计时应注意电路布局、组件位置、PCB 走线尺寸和厚度、气流以及其他冷却措施,以确保电感器的工作温度不超过 125°C。

    5. 兼容性和支持


    IHLM-2525CZ-01 可以与其他常见的 PCB 组件和电子设备兼容。如有任何技术问题或需要技术支持,可联系 Vishay 的磁学专家 magnetics@vishay.com 获取帮助。厂商也提供了详细的设计工具和 3D 模型,以方便客户进行设计验证。

    6. 常见问题与解决方案


    - 问题:工作温度超过 125°C
    - 解决方案:重新设计电路,确保良好的散热措施,如增加气流或改善散热片设计。
    - 问题:电感值下降超过 20%
    - 解决方案:检查输入电流是否超过了饱和电流值,调整电路设计以避免过载。
    - 问题:出现噪音问题
    - 解决方案:确认封装体是否安装正确,并且在 PCB 设计上避免不必要的噪声源。

    7. 总结和推荐


    综上所述,Vishay Dale 的 IHLM-2525CZ-01 在低高度、高电流应用方面表现出色,具有优秀的电气性能和环境适应性。它的独特功能使其在各种便携式和高性能应用中成为理想的选择。强烈推荐使用此款电感器,特别是在对空间要求严格且需要高可靠性的应用环境中。

IHLM2525CZERR33M01参数

参数
电感值 330nH
饱和电流(LSAT) 30A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 3.9mΩ
额定电流 20A
Q值 -
测试频率 100KHz
长*宽*高 6.86mm*6.47mm*3mm
通用封装 2525
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
