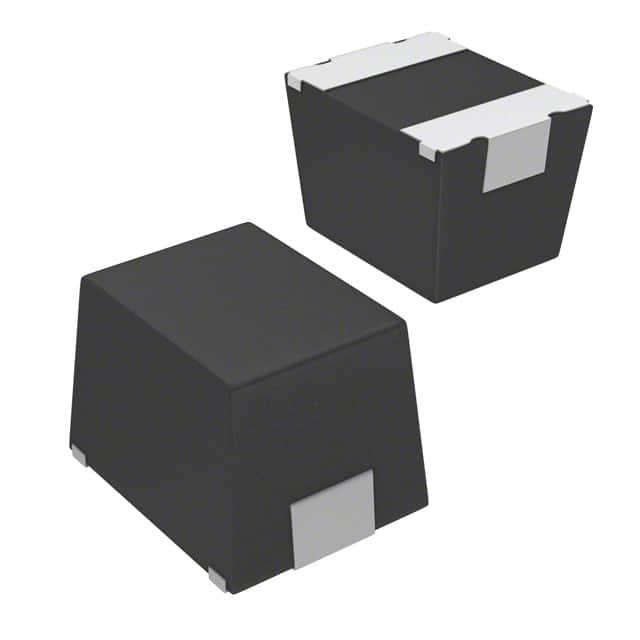

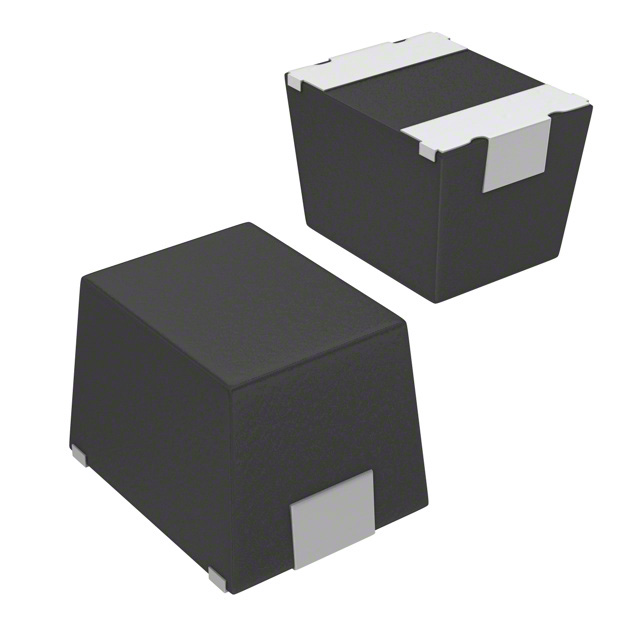

ISC1210ER4R7K

产品分类: 贴片电感
产品描述: 7.96MHz 52MHz 220mA 30@7.96MHz 4.7μH 1.25Ω ±10% 1210 贴片安装 3.2mm*2.49mm*2.41mm
供应商型号: 4337286
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 ISC1210ER4R7K

ISC1210ER4R7K概述

    # Vishay Dale ISC-1210 Wirewound, Surface-Mount, Molded, Shielded Inductors 技术手册解析

    产品简介


    基本介绍
    Vishay Dale 的 ISC-1210 是一款高性能的表面贴装型磁屏蔽电感器,广泛应用于各种电路设计中。该产品以其出色的抗干扰能力和可靠性著称,适用于汽车、工业自动化和通信系统等领域。
    主要功能
    - 高效的电磁屏蔽能力,减少对周围电路的干扰。
    - 良好的机械强度和防潮性能,确保长期稳定运行。
    - 多种型号覆盖广泛的电感值范围,满足不同应用场景的需求。
    应用领域
    - 电源滤波
    - 信号耦合
    - 阻抗匹配
    - 工业自动化控制电路
    - 汽车电子系统

    技术参数


    基本规格
    - 电感值范围:0.01 μH 至 100 μH
    - 容差:±20% 或 ±10%
    - 工作温度范围:-55 °C 至 +125 °C
    - 引脚间距:0.020 in (0.508 mm)
    性能参数
    - 最大直流电流:根据最大温升不超过 40°C @ 85°C 环境设定
    - 自谐振频率(SRF):根据不同电感值,范围从 50 MHz 到 12.0 MHz
    - 直流电阻(DCR):最大值为几欧姆至数十欧姆不等
    - 交流阻抗(Q):最低值为 7.96(低频时)
    电气测试设备
    - 使用 H/P 4342A Q 计量仪进行 Q 测试
    - 使用 H/P 4191A RF 阻抗分析仪进行 SRF 测试
    - 使用惠斯通电桥进行直流电阻测量

    产品特点和优势


    独特功能
    - 磁屏蔽结构:显著降低对其他组件的耦合效应,提高系统的整体性能。
    - 高可靠性材料:采用模具构造,提供卓越的机械强度和防潮性能。
    - 兼容性与易用性:符合 EIA-481 标准的带状卷轴包装,便于自动装配。
    优势分析
    - 适合恶劣环境下的使用,具有广泛的适用性。
    - 在高频应用中表现出色,如射频电路和高速数字信号处理系统。

    应用案例和使用建议


    实际应用案例
    - 在电源模块中作为输出滤波器,减小纹波电压。
    - 用于无线通信设备中的信号耦合,提高传输效率。
    使用建议
    - 确保散热良好,避免因过热导致性能下降。
    - 注意引脚间的最小间距要求,防止短路或接触不良。

    兼容性和支持


    兼容性
    - 与多种主流焊接工艺兼容,包括蒸气相焊接、红外线焊接和波峰焊接方法。
    支持信息
    - 详细的尺寸图和公差信息可确保正确安装。
    - 提供专业的技术支持团队,帮助客户解决实际使用中的问题。

    常见问题与解决方案


    常见问题
    - 电感值与实际测量不符
    - 直流电阻异常
    解决方案
    - 电感值不符:检查焊接工艺是否符合要求,必要时重新焊接。
    - 直流电阻异常:确认电路中无短路现象,检查连接是否牢固。

    总结和推荐


    综合评估
    ISC-1210 在多个关键指标上均表现出色,尤其适用于需要良好电磁屏蔽效果的应用场合。其卓越的机械强度和防潮性能也使其成为严苛环境下的理想选择。
    推荐意见
    对于需要高可靠性和强电磁屏蔽性能的应用,强烈推荐使用 Vishay Dale ISC-1210 电感器。其广泛的电感值范围和多种焊接工艺兼容性使其能够轻松应对各种复杂的电路设计需求。

ISC1210ER4R7K参数

参数
额定电流 220mA
Q值 30@7.96MHz
测试频率 7.96MHz
电感值 4.7μH
饱和电流(LSAT) -
自谐振频率(SRF) 52MHz
容差 ±10%
直流电阻(DCR) 1.25Ω
长*宽*高 3.2mm*2.49mm*2.41mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
