IHTH0750IZEB680M5A

产品分类: 插件电感
产品描述: 100KHz 2.74MHz 6.2A 6.2A 68μH 48.92mΩ ±20% 垂直安装,通孔安装 19.18mm(长度)*8.99mm(高度)
供应商型号: 2448233
供应商: 海外现货
标准整包数: 1

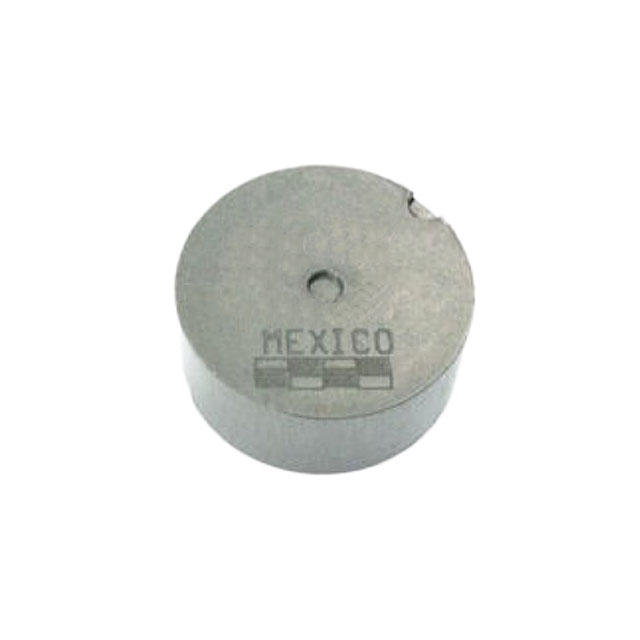

VISHAY INTERTECHNOLOGY 插件电感 IHTH0750IZEB680M5A

IHTH0750IZEB680M5A概述

    Vishay Dale IHTH-0750IZ-5A 高温大电流通孔电感器

    产品简介


    Vishay Dale 的 IHTH-0750IZ-5A 是一款专为高电流需求设计的通孔电感器,属于高温度系列。这款电感器具有出色的直流/直流能量存储能力(最高可达 1 MHz 到 2 MHz),适用于多种应用场景。产品通过 AEC-Q200 认证,确保其在高温(最高可达 155°C)下仍能稳定运行。

    技术参数


    - 封装类型: 通孔
    - 标称电感值: 0.47 μH 至 100 μH
    - 电感容差: ±20%
    - 直流电阻(DCR): 0.25 mΩ 至 64.00 mΩ
    - 额定电流: 17.7 A 至 64.00 A(不同电感值对应不同额定电流)
    - 饱和电流: 13.0 A 至 60.0 A(不同电感值对应不同饱和电流)
    - 自谐振频率(SRF): 9.77 MHz 至 11.60 MHz(不同电感值对应不同 SRF)

    产品特点和优势


    1. 屏蔽结构:有效减少电磁干扰,提高电路稳定性。
    2. 优良的能量存储性能:最高可达到 2 MHz 的频率范围,适合高速开关电源的应用。
    3. 高温度适应性:可在高达 155°C 的环境下工作,特别适合于汽车电子等高温环境。
    4. 低噪声:采用复合材料构造,使得噪声水平极低,几乎无噪声。
    5. AEC-Q200 认证:满足汽车行业对电子元器件的严格标准。
    6. 广泛的应用领域:适用于发动机和变速箱控制单元、柴油喷射驱动器、DC/DC 转换器等多种场合。

    应用案例和使用建议


    1. 汽车电子:适用于发动机和变速箱控制单元,能够承受高温和振动环境。
    2. 柴油喷射系统:用于提高柴油喷射系统的效率和可靠性。
    3. 娱乐导航系统:确保高功率电子设备的正常运行。
    4. 电机噪音抑制:适用于风挡雨刮器、座椅调节、镜子调节、风扇及 HID 照明系统,显著降低噪音。
    使用建议:
    - 在安装时应注意电路设计、组件布局、PCB 迹线尺寸和厚度,以优化散热效果。
    - 在极端温度环境下使用时,需确保整体电路温度不超过 155°C。

    兼容性和支持


    - 兼容性:与现有电子电路板兼容,可通过 Vishay 官方技术支持获取更多信息。
    - 支持和服务:Vishay 提供详尽的技术文档和在线支持,确保用户能够充分利用产品的性能。

    常见问题与解决方案


    - 问题:产品温度过高导致性能下降。
    - 解决方案:检查电路设计和布局,增加散热措施,如增大 PCB 迹线尺寸和提高空气流通。
    - 问题:电感器在高频应用中表现出不稳定。
    - 解决方案:确保正确的电感值选择,并优化电路布局,减少寄生效应。
    - 问题:电感器在长时间使用后出现性能衰减。
    - 解决方案:定期检查和更换电感器,确保电路始终处于最佳状态。

    总结和推荐


    总体而言,Vishay Dale 的 IHTH-0750IZ-5A 是一款出色的高电流通孔电感器,具备高耐温性、低噪声、卓越的电气性能等特点,非常适合在汽车电子、工业控制等领域使用。虽然价格相对较高,但其高性能和高可靠性使其成为值得推荐的选择。如果您正在寻找一种能够在极端环境下稳定工作的高品质电感器,那么 IHTH-0750IZ-5A 将是一个不错的选择。

IHTH0750IZEB680M5A参数

参数
自谐振频率(SRF) 2.74MHz
容差 ±20%
直流电阻(DCR) 48.92mΩ
额定电流 6.2A
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 6.2A
长*宽*高 19.18mm(长度)*8.99mm(高度)
安装方式 垂直安装,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

IHTH0750IZEB680M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHTH0750IZEB680M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 插件电感 VISHAY INTERTECHNOLOGY IHTH0750IZEB680M5A IHTH0750IZEB680M5A数据手册
