IHLP2525EZERR68M01

产品分类: 贴片电感
产品描述: 100KHz 11.5A 18A 680nH 4.5mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*5mm
供应商型号: 11M-IHLP2525EZERR68M01
供应商: 云汉优选
标准整包数: 1

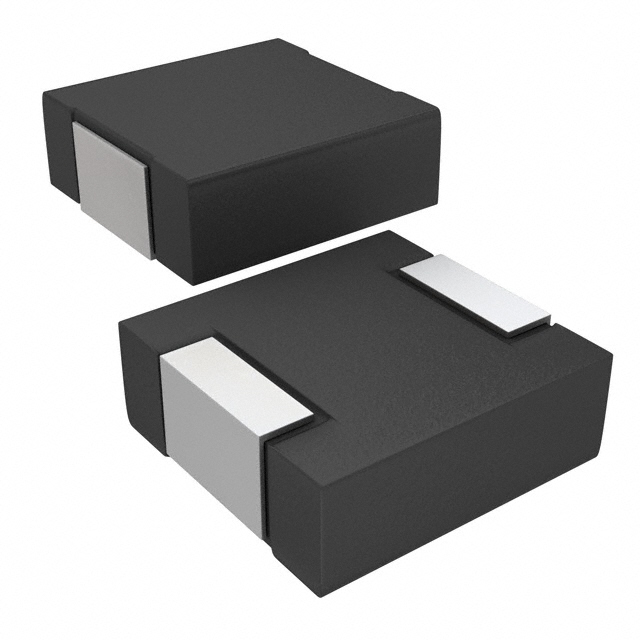

VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525EZERR68M01

IHLP2525EZERR68M01概述

    Vishay IHLP-2525EZ-01 技术手册

    产品简介


    Vishay Dale 的IHLP-2525EZ-01是一款商用饱和电感器,属于高饱和系列。该电感器设计用于在频率低于1.0 MHz的条件下提供高性能表现。它广泛应用于笔记本电脑、台式机、服务器、高电流电源模块及分布式电源系统等场景。通过独特的设计,IHLP-2525EZ-01能够在各种应用中表现出卓越的稳定性和可靠性。

    技术参数


    - 额定电压:75 V(交流电压)
    - 工作温度范围:-55°C 至 +125°C
    - 额定电流:最大直流电流(A)为饱和电流,不同电感值对应不同的电流限制
    - 电感值:从0.56 μH 到 10.0 μH不等
    - 公差:±20%
    - 电阻:典型值在25°C时为3.4 mΩ到67.9 mΩ
    - 热限流电流:根据电感值不同,对应的热限流电流也有所不同

    产品特点和优势


    - 屏蔽结构:有效降低电磁干扰
    - 软饱和特性:采用粉末铁材料,确保在高电流下的稳定性
    - 超低噪音:复合结构设计使得在运行时几乎无噪音
    - 高频范围:适用于频率低于1.0 MHz的应用场景
    - 低电阻率:在相同体积下拥有最低的电阻率,提升效率

    应用案例和使用建议


    - 笔记本/桌面/服务器应用:由于其出色的热管理能力和低电阻特性,IHLP-2525EZ-01是这些设备的理想选择
    - 高电流电源模块:能够处理高瞬态电流而不发生饱和,适合要求严格的高电流应用
    - 电路设计:在实际应用中,应当注意部分参数如环境温度对产品温度的影响,合理布局以避免过热现象

    兼容性和支持


    - 该产品具有良好的兼容性,可广泛应用于多种电子设备中。Vishay公司提供详细的技术文档和支持服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    - 问题一:产品在高温环境下性能下降。
    - 解决方案:建议在设计时充分考虑散热方案,例如增加散热片或改善空气流通,确保工作温度不超出规定范围。
    - 问题二:在高频条件下电感值不稳定。
    - 解决方案:选择合适的电感值,并根据实际应用场景调整其他相关参数以保证性能稳定。

    总结和推荐


    Vishay IHLP-2525EZ-01 是一款性能优越、应用广泛的电感器,特别适合高电流、高稳定性的应用场合。凭借其优异的设计和技术参数,该产品在同类产品中具备较强的竞争力。对于需要高性能、高稳定性的应用场景,推荐选用此款产品。

IHLP2525EZERR68M01参数

参数
额定电流 18A
Q值 -
测试频率 100KHz
电感值 680nH
饱和电流(LSAT) 11.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 4.5mΩ
长*宽*高 6.86mm*6.47mm*5mm
通用封装 2525
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IHLP2525EZERR68M01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525EZERR68M01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525EZERR68M01 IHLP2525EZERR68M01数据手册

IHLP2525EZERR68M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.1
10+ ¥ 2
30+ ¥ 1.91
50+ ¥ 1.85
200+ ¥ 1.8
库存: 376
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 2.1
