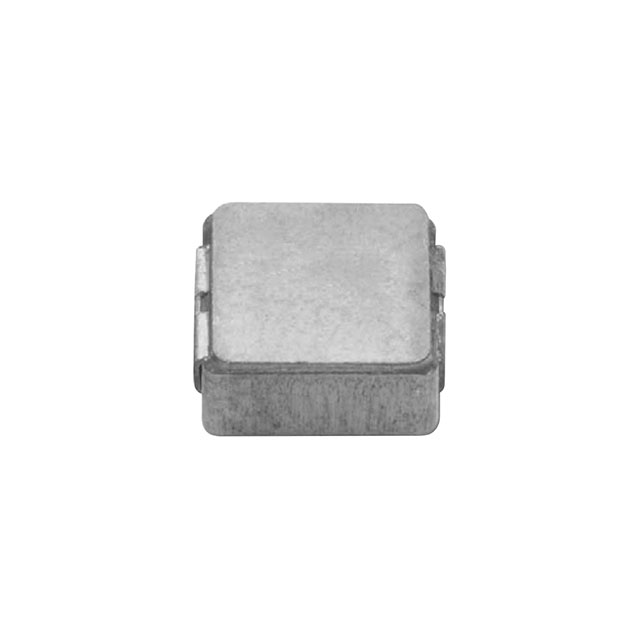

IHLP2525CZER100MA1

产品分类: 贴片电感
产品描述: 100KHz 16MHz 7A 3A 10μH 105mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*3mm
供应商型号: 30C-IHLP2525CZER100MA1 2525 (6363 METRIC)
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525CZER100MA1

IHLP2525CZER100MA1概述

    Vishay IHLP-2525CZ-A1 汽车级电感器技术手册

    1. 产品简介


    Vishay 的 IHLP-2525CZ-A1 是一款高性能的汽车级电感器,专为高饱和电流应用设计。该电感器具有极低的高度(3.0mm),采用屏蔽结构,适用于DC/DC转换器的能量存储和滤波电感器应用,频率最高可达5 MHz。此外,它还具有优秀的热管理和低电阻/电感比(DCR/μH),适合多种汽车电子控制系统。

    2. 技术参数


    | 参数 | 规格 |

    | 电感值(L0) | ±20% @ 100 kHz, 0.25 V, 0 A (μH) |
    | 最小值 | 0.10 µH |
    | 最大值 | 10.0 µH |
    | 直流电阻(DCR) | TYP. 25°C (mΩ)
    MIN. 1.5 mΩ (0.10 µH)
    MAX. 105 mΩ (10.0 µH) |
    | 热电流额定值(IT) | 0.10 µH: 32.5 A
    0.15 µH: 26 A
    0.20 µH: 24 A |
    | 饱和电流额定值(ISat) | 0.10 µH: 60 A
    0.15 µH: 52 A
    0.20 µH: 41 A |
    | 自谐振频率(SRF) | 0.10 µH: 400 MHz
    0.15 µH: 180 MHz
    0.20 µH: 150 MHz |
    | 额定工作电压 | 75 V (AC) |
    | 工作温度范围 | -55°C 至 +125°C |

    3. 产品特点和优势


    - 最低高度:3.0mm,是同尺寸封装电感器中最低的。
    - 屏蔽结构:有效防止电磁干扰,确保良好的电磁兼容性。
    - 高能量存储能力:适用于DC/DC转换器,频率高达5 MHz。
    - 低电阻/电感比:减少功耗,提高效率。
    - 强电流承载能力:可处理高瞬态电流,避免硬饱和。
    - 超低噪声:由于采用复合结构,噪音水平极低。
    - AEC-Q200认证:符合汽车行业标准,确保可靠性。

    4. 应用案例和使用建议


    - 发动机和传动控制单元:确保系统稳定运行,防止电流波动导致的故障。
    - 柴油喷射驱动器:提供稳定的能量供应,增强燃油经济性。
    - 娱乐/导航系统DC/DC转换器:保证车载电子设备正常工作,提高用户体验。
    - 电机噪声抑制:应用于雨刷、座椅、后视镜、鼓风机和HID照明等场合,减少电机启动时产生的电磁干扰。
    使用建议:
    - 在设计电路时,确保散热良好,通过合理的PCB布局、适当的走线宽度和厚度来降低电感器温度。
    - 根据具体应用选择合适的电感值,确保满足电气需求和热管理要求。

    5. 兼容性和支持


    该电感器支持广泛的电子控制系统,具有良好的兼容性。Vishay公司提供了全面的技术支持,包括应用指南、样品请求和技术咨询。

    6. 常见问题与解决方案


    - 问题:电感器过热。
    解决方案:优化电路布局,增加散热片,降低工作电流。

    - 问题:噪声水平过高。
    解决方案:检查电路布局,确保屏蔽效果,适当调整电感值。

    7. 总结和推荐


    Vishay 的 IHLP-2525CZ-A1 汽车级电感器以其紧凑的设计、卓越的性能和广泛的适用性,在汽车电子系统中表现出色。其低高度、屏蔽结构、高能量存储能力和低电阻率使其成为市场上最具竞争力的产品之一。我们强烈推荐这款电感器用于需要高可靠性和高性能的应用场景。

IHLP2525CZER100MA1参数

参数
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 7A
自谐振频率(SRF) 16MHz
容差 ±20%
直流电阻(DCR) 105mΩ
额定电流 3A
Q值 -
长*宽*高 6.86mm*6.47mm*3mm
通用封装 2525
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

IHLP2525CZER100MA1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525CZER100MA1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525CZER100MA1 IHLP2525CZER100MA1数据手册

IHLP2525CZER100MA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.365
100+ ¥ 1.815
1000+ ¥ 1.584
2000+ ¥ 1.496
库存: 43278
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 2.36
直接购买
加入购物车
