IHLD4032KBER220M5A

产品分类: 贴片电感
产品描述: 100KHz 7MHz 4.1A 4.1A 22μH 72.5mΩ ±20% 4032 标准安装,贴片安装 11.9mm*9.62mm*11.2mm
供应商型号: 70-IHLD4032KBR220M5A
供应商: Mouser
标准整包数: 1

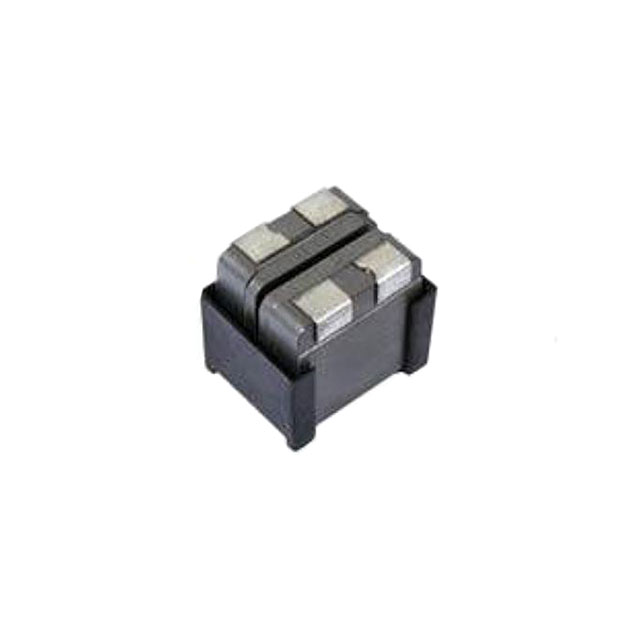

VISHAY INTERTECHNOLOGY 贴片电感 IHLD4032KBER220M5A

IHLD4032KBER220M5A概述


    产品简介


    IHLD-4032KB-5A 是一款由 Vishay Dale 公司生产的低轮廓高电流双电感器,主要应用于 Class D 音频放大器。该电感器具备两个独立的电感器封装在一起,旨在提供高温度稳定性、屏蔽构造以及出色的音质表现和低失真度。

    技术参数


    | 规格 | 参数 |

    | 封装尺寸 | 40 x 32 x 3 mm |
    | 额定工作电压 | 50 V |
    | 工作温度范围 | -55 °C 至 +155 °C |
    | 标称电感值 | 22 μH |
    | 电感容差 | ± 20% |
    | 最大直流电阻 (DCR) | 32.6 mΩ |
    | 饱和电流 (DC) | 4.1 A |
    | 热电流 (DC) | 4.1 A |
    | 自谐振频率 (SRF) | 7 MHz |

    产品特点和优势


    - 双电感器封装:实现高效空间利用。
    - 高温度稳定性:能够承受高达 155 °C 的工作温度。
    - 屏蔽构造:减少电磁干扰,提高信号完整性。
    - 低耦合:最小化两个电感器之间的串扰。
    - 低 DC 电阻:提升效率,降低功耗。
    - 高饱和电流能力:可处理高瞬态电流而不饱和。
    - 复合结构:实现超低噪声。

    应用案例和使用建议


    该电感器广泛应用于 Class D 音频放大器中。为了获得最佳性能,建议:
    - 在设计电路时,充分考虑 PCB 的布局和走线,确保电感器周围有足够的散热空间。
    - 确保电源电压和电流在额定范围内运行。
    - 使用推荐的焊盘布局以提高焊接质量和可靠性。

    兼容性和支持


    IHLD-4032KB-5A 设计为与其他 Vishay Dale 电感器兼容。如需技术支持或维修服务,可以通过电子邮件 `magnetics@vishay.com` 联系 Vishay 技术支持团队。

    常见问题与解决方案


    1. 问题: 温度过高导致设备失效。
    - 解决方案: 检查电路设计和元件放置,确保良好散热条件。
    2. 问题: 饱和电流不足。
    - 解决方案: 调整电路设计,确保电感器工作在安全电流范围内。
    3. 问题: 电感值不稳定。
    - 解决方案: 确认安装正确,避免外部因素干扰。

    总结和推荐


    IHLD-4032KB-5A 是一款具有出色性能和稳定性的电感器,适用于 Class D 音频放大器等高要求的应用场景。其紧凑的设计、高温度稳定性以及低噪声特性使其在市场上具备很强的竞争力。总体而言,我们强烈推荐使用这款电感器。

IHLD4032KBER220M5A参数

参数
容差 ±20%
直流电阻(DCR) 72.5mΩ
额定电流 4.1A
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 4.1A
自谐振频率(SRF) 7MHz
长*宽*高 11.9mm*9.62mm*11.2mm
通用封装 4032
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

IHLD4032KBER220M5A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLD4032KBER220M5A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLD4032KBER220M5A IHLD4032KBER220M5A数据手册

IHLD4032KBER220M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4155 ¥ 28.861
10+ $ 2.783 ¥ 23.5164
100+ $ 1.8792 ¥ 15.8792
250+ $ 1.8792 ¥ 15.8792
500+ $ 1.7064 ¥ 14.4191
1000+ $ 1.554 ¥ 13.1313
2500+ $ 1.5015 ¥ 12.6877
5000+ $ 1.449 ¥ 12.2441
