首页  >  产品百科  >  IHLP2525CZER2R2M11

IHLP2525CZER2R2M11

产品分类: 贴片电感
产品描述: 100KHz 7A 9A 2.2μH 16.5mΩ ±20% 2525 标准安装,贴片安装 6.86mm*6.47mm*3mm
供应商型号: 30C-IHLP2525CZER2R2M11 2525 (6363 METRIC)
供应商: 云汉优选
标准整包数: 1

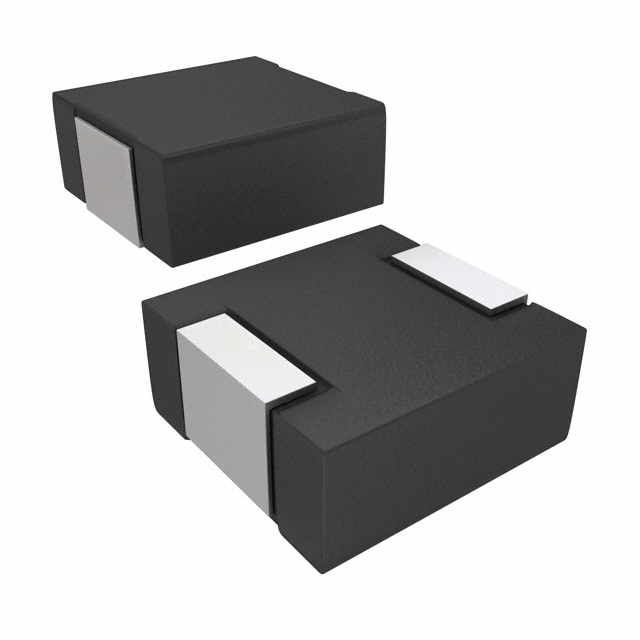

VISHAY INTERTECHNOLOGY 贴片电感 IHLP2525CZER2R2M11

IHLP2525CZER2R2M11概述


    产品简介


    IHLP-2525CZ-11 是由 Vishay Dale 生产的一款商用电感器,属于低直流电阻(DCR)系列。该电感器适用于多种电子设备中,特别是那些对电流和温度要求较高的场合。其主要功能是提供电感和滤波作用,以确保电源供应的稳定性和可靠性。

    技术参数


    - 电感值:1.0 μH 至 22 μH,容差为 ±20%
    - 额定工作电压:50 V
    - 直流电阻(DCR):典型值为 7.6 mΩ 至 135.0 mΩ
    - 饱和电流(直流):典型值为 2.5 A 至 16.5 A
    - 热额定电流(直流):典型值为 2.9 A 至 12.5 A
    - 频率范围:最高可达 1.0 MHz
    - 工作温度范围:-55 °C 至 +125 °C

    产品特点和优势


    IHLP-2525CZ-11 具备以下特点和优势:
    - 屏蔽结构:能够有效减少电磁干扰,提高设备的电磁兼容性。
    - 低 DCR/μH:在相同封装尺寸内具有最低的直流电阻。
    - 软饱和特性:采用铁芯材料,能处理高瞬态电流尖峰而不会硬饱和。
    - 超低噪音:由于复合材料结构,噪音水平极低。
    - 专利设计:Vishay 专有的 IHLP 设计,专利详见官网。

    应用案例和使用建议


    IHLP-2525CZ-11 广泛应用于多种场合,包括:
    - 便携式电子设备:如笔记本电脑、服务器和台式机。
    - 高电流转换器:用于分布式电源系统中的 DC/DC 转换器。
    - 电池供电设备:如移动设备和可穿戴设备。
    使用建议:
    - 在高温环境下使用时,需要考虑散热措施,确保器件温度不超过 125 °C。
    - 确保电路设计合理,例如适当的组件布局、印制板走线宽度和厚度、气流及冷却装置,这些因素都可能影响器件的温度。

    兼容性和支持


    IHLP-2525CZ-11 可以与其他 Vishay 产品或标准电子元件轻松配合使用。Vishay 提供全面的技术支持和维护服务,如有任何问题,可以联系技术支持团队。

    常见问题与解决方案


    - 问题 1:温度超过额定范围导致器件过热。
    - 解决方案:增加散热措施,如使用散热片或改进电路设计。
    - 问题 2:电流过大导致电感值下降。
    - 解决方案:根据具体需求选择合适的电感值和型号,避免电流超过饱和电流。
    - 问题 3:噪声问题。
    - 解决方案:检查电路布局和接地情况,确保接地良好。

    总结和推荐


    综上所述,IHLP-2525CZ-11 以其独特的屏蔽结构、低直流电阻、软饱和特性、低噪音以及广泛的适用范围,使其在多个应用领域中表现出色。该产品非常适合用于高电流和高频的应用场合。如果你的需求符合上述条件,强烈推荐使用这款电感器。
    请注意,本手册所述的产品规格和参数可能会随时更改,因此建议定期访问 Vishay 官网以获取最新的产品信息和技术支持。

IHLP2525CZER2R2M11参数

参数
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 7A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 16.5mΩ
额定电流 9A
长*宽*高 6.86mm*6.47mm*3mm
通用封装 2525
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IHLP2525CZER2R2M11厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP2525CZER2R2M11数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP2525CZER2R2M11 IHLP2525CZER2R2M11数据手册

IHLP2525CZER2R2M11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.839
100+ ¥ 2.959
1000+ ¥ 2.574
2000+ ¥ 2.42
库存: 5915
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 3.83
直接购买
加入购物车
