首页  >  产品百科  >  IHLP1212BZERR88M11

IHLP1212BZERR88M11

产品分类: 贴片电感
产品描述: 100KHz 85MHz 4.5A 5.5A 880nH 22mΩ ±20% 1212 标准安装,贴片安装 3.65mm*3mm*2mm
供应商型号: IHLP1212BZERR88M11
供应商: Avnet
标准整包数: 3000

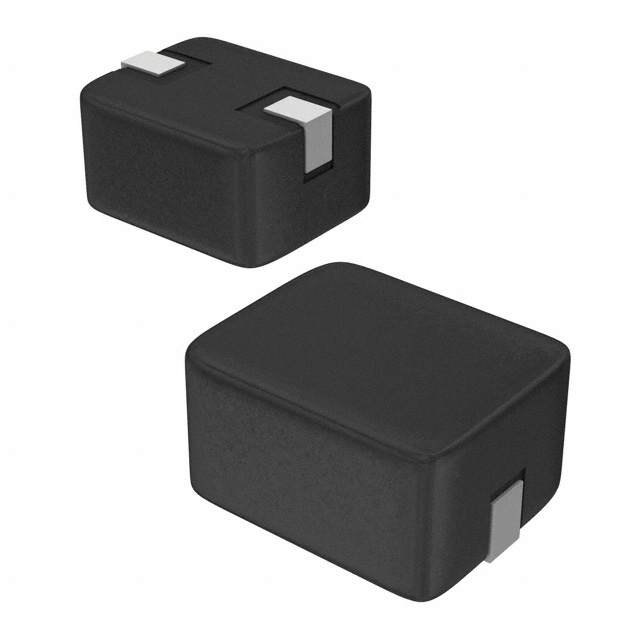

VISHAY INTERTECHNOLOGY 贴片电感 IHLP1212BZERR88M11

IHLP1212BZERR88M11概述

    IHLP-1212BZ-11 电感器技术手册

    产品简介


    IHLP-1212BZ-11 是一款由 Vishay Dale 公司生产的商业用低直流电阻(DCR)系列电感器。该电感器主要用于 DC/DC 能量存储和滤波器应用,频率范围可达 1MHz 到 2MHz。适用于 PDA、笔记本电脑、台式机、服务器等多种高电流电源转换器应用。

    技术参数


    - 型号: IHLP-1212BZ-11
    - 电感值: 0.22 μH 至 3.3 μH(容差为 ±20%)
    - 直流电阻 (DCR):
    - 最小值: 9.5 mΩ(0.22 μH)
    - 最大值: 61.0 mΩ(3.3 μH)
    - 额定工作电压: 40 V
    - 饱和电流 (DC Typ.):
    - 40 °C 温度下电流引起的 ΔT 为 40 °C 的电流
    - 电感值降低约 20% 的电流
    - 自谐振频率 (SRF):
    - 245 MHz(0.22 μH)
    - 170 MHz(0.36 μH)
    - 110 MHz(0.56 μH)
    - 操作温度范围: -55 °C 至 +125 °C
    - 额定工作条件下的最大温度: 部件温度(环境温度 + 温升)不得超过 125 °C

    产品特点和优势


    - 屏蔽结构: 减少电磁干扰
    - 超低直流电阻 (DCR/μH): 在同类封装中最低
    - 处理高瞬态电流冲击而不饱和
    - 超低噪声: 复合结构设计减少杂音
    - 适合于多种高电流应用: 如 PDA、笔记本、服务器等

    应用案例和使用建议


    - 应用案例:
    - 笔记本电源适配器
    - 服务器高电流电源
    - FPGA(现场可编程门阵列)DC/DC 转换器
    - 使用建议:
    - 在选择电感器时,应考虑具体的应用场景,例如对温度和电流的要求。对于需要高电流的应用,建议选择具有较低 DCR 和较高饱和电流的型号。
    - 确保在最终应用中验证部件的温度,因为电路设计、组件布局、PCB 迹线尺寸和厚度等因素都会影响部件的温度。

    兼容性和支持


    - 兼容性: 与大部分标准电子设备兼容,但不推荐用于汽车应用。
    - 支持: 厂商提供技术支持,并通过官方网站提供相关文档和工具下载。

    常见问题与解决方案


    - 问题: 部件温度超过 125 °C。
    - 解决方案: 检查电路设计,增加散热措施,如增大 PCB 迹线宽度,提高空气流通等。
    - 问题: 电感值下降。
    - 解决方案: 确认工作环境温度,检查是否有过载现象。如果在特定条件下工作,考虑使用具有更高饱和电流的型号。

    总结和推荐


    IHLP-1212BZ-11 是一款高性能的低直流电阻电感器,特别适合于需要高电流和低电阻的应用场合。其卓越的稳定性和可靠性使其成为工业和消费电子产品中的理想选择。推荐在需要高电流电源和 DC/DC 转换器的应用中使用此电感器。

IHLP1212BZERR88M11参数

参数
容差 ±20%
直流电阻(DCR) 22mΩ
额定电流 5.5A
Q值 -
测试频率 100KHz
电感值 880nH
饱和电流(LSAT) 4.5A
自谐振频率(SRF) 85MHz
长*宽*高 3.65mm*3mm*2mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IHLP1212BZERR88M11厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IHLP1212BZERR88M11数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电感 VISHAY INTERTECHNOLOGY IHLP1212BZERR88M11 IHLP1212BZERR88M11数据手册

IHLP1212BZERR88M11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3652 ¥ 3.1659
6000+ $ 0.3593 ¥ 3.1152
12000+ $ 0.3532 ¥ 3.0625
18000+ $ 0.3478 ¥ 3.0151
24000+ $ 0.3437 ¥ 2.9796
库存: 6000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 9497.7
